Ürün ayrıntıları:
|
| Malzeme: | QT | modeli: | SDE3" |
|---|---|---|---|
| Dişli Oranı: | 31:1 | Nominal Çıkış Torku: | 600 Nm |
| Tutma Torku: | 5800 Nm | Devirme Torku: | 1800 Nm |
| Yeterlik: | %40 | standart renk: | RAL 9006 |
| Vurgulamak: | solar slew drive,slewing drive for solar tracking system |
||

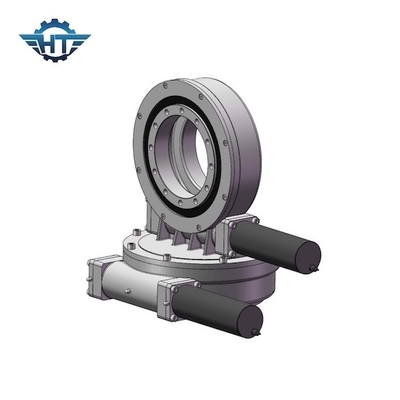

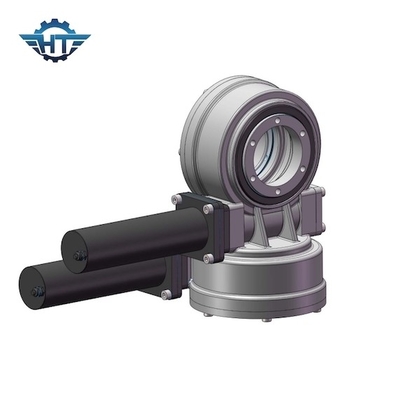

Kum Saati Sonsuz Dişli Döner Halka Kavisli Aynalar İçin Rulman Parabolik Csp
Sonsuz Dişli Döner Halka Rulman Açıklama
Döner tahrik, dönme momenti kuvveti, düşük hız ve iyi doğruluk gerektiren uygulamalar için mükemmel bir hareket kontrol ürünüdür.
Güneş enerjisi için döner tahrik: fotovoltaik güneş paneli dönüşünde tasarlanmıştır ve enerji üretim verimliliğini artırır.Konsantre güneş enerjileri, güneş yoğunlaştırıcı güneş çanağı, CPV (Konsantre Fotovoltaik), CSP (Konsantre güneş enerjisi), güneş parabolik oluğu, PV izleyici (tek eksenli ve çift eksenli güneş izleme çözümleri) içerir.Rüzgar jeneratörleri için: Rüzgar türbinlerinde kaideyi döndürmek için döner tahrikler kullanılır.İnşaat Makineleri Uygulaması için: monte edilmiş kamyon vinci, hava çalışma platformu, vinçler, kereste kepçesi üzerinde yaygın olarak uygulanır.Sanayi Pazarı için: Otomasyon ve CNC montaj hattı, robotik kol.Uydu için: uydu çanağında uzay iletişimi ve küresel konumlandırma sistemleri.
SDE Modeli Döner Tahrik Performans Parametreleri
|
SDE Modeli Performans Parametreleri |
||||||||||||
|
modeli |
Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) |
Eksenel Yük (kN) |
Radyal Yük (kN) |
Oran |
Yeterlik |
Kesinlik (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme |
Ağırlık (kg) |
|
3" |
600 |
1.5 |
5.8 |
10 |
15 |
31:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
25kg |
|
5" |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
34kg |
|
7" |
2000 |
7.5 |
13.2 |
34 |
58 |
57:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
56kg |
|
9" |
4300 |
16 |
27.2 |
60 |
130 |
61:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
92kg |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
160kg |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
224kg |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
320kg |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
492kg |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
705kg |
Parabolik CSP'de Uygulama
Slewing tahrikleri, CSP parabolik teknesi için mükemmel bir dönen parçadır.Bir parabolik oluk, güneşin enerjisini ve dolayısıyla ısı üretiminin verimliliğini en üst düzeye çıkarmak için güneşi takip eden kavisli aynalar (parabolik oluklar olarak adlandırılır) uygular.Güneş ışınları yakalanır ve olukların orta noktasında bulunan bir ısı transfer sıvısı (su veya termal yağ) ile doldurulmuş bir alıcı boruya yansıtılır.
