Ürün ayrıntıları:
|
| Marka adı: | Hangtuo | Sonsuz Dişli Malzemesi: | 50Mn, 42CrMo |
|---|---|---|---|
| ürün tipi: | Tek Eksen | sertifikalar: | ISO9001, CE |
| Motor: | İstendiği Gibi | Bakım: | Dahili 5 Yıl |
| Renk: | İstendiği Gibi | Kendinden kilit: | Evet |
| Vurgulamak: | 9" Yatay Döner Tahrik Şanzıman,50Mn 42CrMo Dönüş Tahrik Şanzıman,50Mn 42CrMo hidrolik sonsuz tahrik |
||

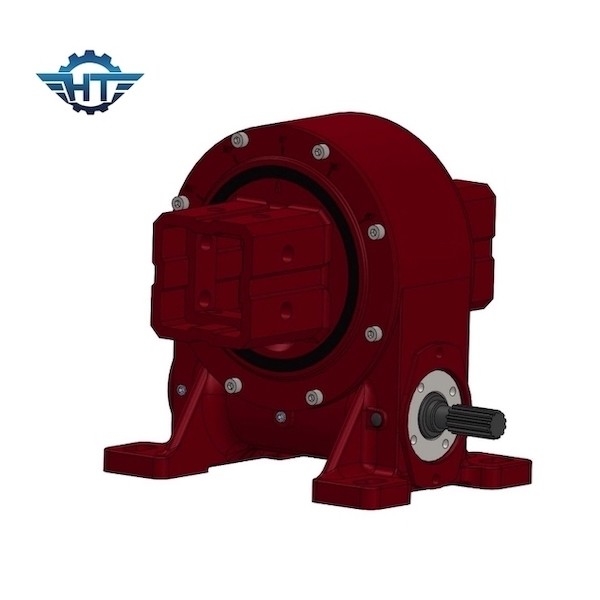

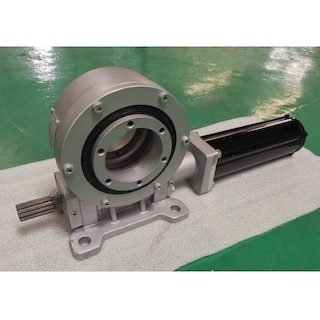

PV Toprak Güneş Enerjisi Takip Sistemi için VE9 Yatay Özel Sonsuz Dişli Döner Tahrik
Standart Sonsuz Dişli Açıklama
Döner tahrik, genellikle sonsuz, döner yatak, mahfaza, motor ve diğer bileşenlerden oluşan yeni bir döner ürün türüdür.Çekirdek bileşen döner yatağı benimsediğinden, aynı anda eksenel kuvvet, radyal kuvvet ve devrilme momenti taşıyabilir.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Uygulamalar
1. devrilme izleyicileri
Eğim izleyiciler, doğu - batı ekseni etrafında yapmak ve döndürmek için en basit olanlardır.Güneş paneli (genellikle yılda iki kez manuel olarak) ufka doğru yükselir veya düşer, böylece zemine olan açı mevsimselliğe göre istatistiksel olarak en uygun olur.Bu izleyiciler, bir servo mekanizmayı nadiren haklı çıkarmak için üretimde %10'dan daha az bir artış sunar.
2. yatay tek izleyici
Flat Single tracker'lar, kullanım mevsimi ne olursa olsun, günlük yolculuklarında güneşi gökyüzü boyunca takip etmeyi amaçlar.Bu durumda, dönme ekseni kuzey-güney yönünde olup, Güneş'in ufuk üzerindeki yüksekliği ihmal edilir.Bu izleyiciler, güneşin yolunun yıl boyunca ortalama olarak daha geniş olduğu düşük enlemli ülkeler için özellikle uygundur.Bu yapılar için gereken dönüş, eğimden daha geniş, bazen ± 60 ° 'ye kadar çıkıyor.Bu, sabit bir fotovoltaik sisteme kıyasla enerji üretimini yaklaşık %15 artırmayı sağlar.
3. çift eksenli izleyiciler
İki serbestlik derecesine sahip güneş takip cihazları
En gelişmiş güneş takip cihazları, dikey fotovoltaik panelleri gerçek zamanlı olarak güneş ışınlarıyla mükemmel bir şekilde hizalamak amacıyla iki serbestlik derecesine sahiptir.Bunları yapmanın en ucuz, ancak tek yolu değil, bir izleyiciyi diğerine monte etmektir.Bu güneş takip cihazları ile elektrik üretiminde %35-40'a varan artışlar var.
