Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | Sonsuz Dişli Boşluğu: | 0.1 derece |
|---|---|---|---|
| Dişli Oranı: | 57:1 | Nominal Çıkış Torku: | 5060 Nm |
| Tutma Torku: | 40 kNm | Devirme Torku: | 5 kNm |
| standart renk: | RAL 9006 | Yük ağırlığı: | 200~800 Kg |
| Vurgulamak: | dişli geçme Küçük Döner Tahrik,yüksek arka tutma Solar İzleyici Döner Tahrik,dişli geçme sonsuz dönüş tahriki |
||

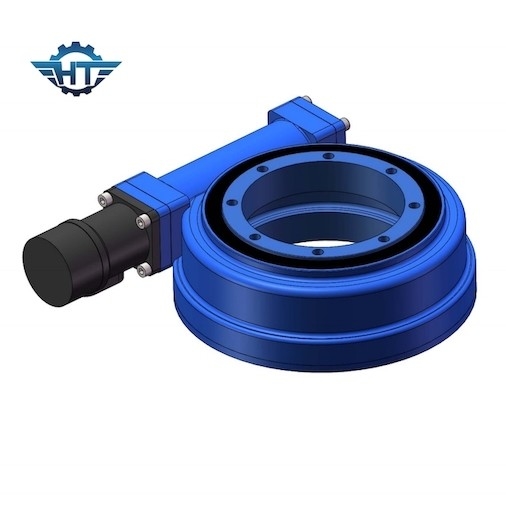

Tek Eksenli Solar Solar Sun Tracker için Yatay SE7 Kapalı Muhafaza Döner Tahrikler
Kapalı Muhafaza Döner Tahrikler Açıklama
Hangtuo'nun sonsuz dişli döner tahriki, güneş takip sisteminin güvenliğini artırmak için döner sürücüyü yüksek arka tutma torku ile yapan iyi sarmalayıcı sonsuz ve dişli örgü ve çok diş teması ile donatılmıştır.Kendinden kilitlidir ve max ±65° dönebilir.Daha büyük aralık gerekiyorsa, özelleştirilebilir.
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Uygulamalar
Tek eksenli güneş takip sisteminde döner tahrikler nasıl çalışır?
Doğu-batı yatay tek eksenli izleyici örnek alınarak yatay tek eksenli izleme prensibi anlatılmıştır.Güneş takip sisteminin dönüş ekseni kuzey-güney yönünde düzenlenmiştir.Daha sonra, güneşin azimut açısının değişimine göre, fotovoltaik modüller dönme ekseni etrafında döndürülür ve modüllerin izleyici üzerindeki yönü, güneş ışığının uyarılma derecesine göre ayarlanarak, normal ile normal arasındaki açı azaltılır. fotovoltaik modüller ve doğrudan güneş ışığı ve modülün yüzeyindeki güneş radyasyonunun arttırılması., bu da güç üretimini etkili bir şekilde artırabilir.Düz tek eksenli izleme sisteminin güç üretimi çoğu alanda %10 ila %25 oranında artırılabilir.Doğu-batı düz tek eksenli elektrik üretimi, en iyi uyum alanı olan düşük enlem alanlarında %25 oranında artabilmektedir.
