Ürün ayrıntıları:
|
modeli: | dikey 9 inç | Yapı: | Sonsuz Dişli Azaltma |
---|---|---|---|
Başvuru: | Güneş takip sistemi | sürücü: | 24V elektrik motoru |
Bakım: | Özgür | Renk: | İstendiği Gibi |
sertifikalar: | ISO9001, CE | Ters tepki: | 0.15° |
Vurgulamak: | 24V VE9 Tek Eksenli Döner Tahrik,Solar Tracker 360 Derece için Döner Tahrik,360 Derece Döner Tahrik Motoru |

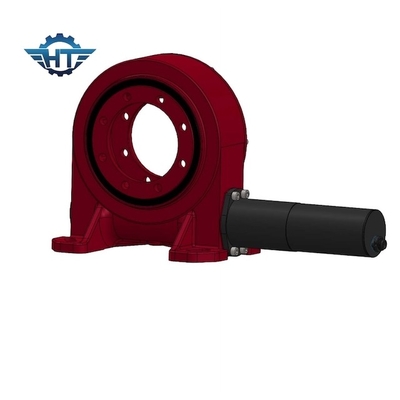

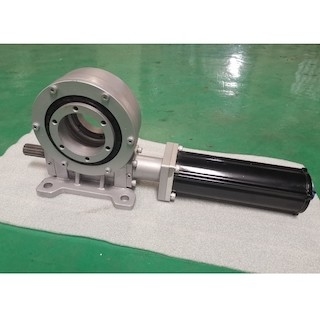

VE9 Tek Eksenli Döner Tahrik, Güneş Takip Sistemi için 360 ° Tam Daire Döndürme Aralıkları
Sonsuz Dişli Döner Tahrik Açıklaması
1. Yağ sızıntısını verimli bir şekilde önlemek için iskelet yağ keçesi kullanın
2. Tasarlanan montaj boyutu birçok uygulamaya uygun olabilir.
3. Kolay bakım
4. Güçlü yapışma ve sürüş torkuna sahip sonsuz dişli yapısını benimseyin
5. Yazılım kontrol sisteminin arızalanması durumunda içeride sert durdurma
VE Model Performans Parametreleri
VE Model Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 88 kg |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 135 kg |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 192 kg |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 251 kg |
Uygulamalar
Döner tahrik, eksenel kuvvet, radyal kuvvet ve devrilme momentini aynı anda taşıyabilir.Döner sürücünün kurulumu ve bakımı kolaydır ve kurulum alanından büyük ölçüde tasarruf sağlar.Yapısal olarak, döner tahrikin iki tekerleğinin birbirine geçen diş yüzeyleri hat temasındadır ve taşıma kapasiteleri, kademeli eksenli helisel dişli mekanizmasınınkinden çok daha yüksektir.Sonsuz sürücü, çok dişli bir dişli sürücü olan bir vidalı sürücüye eşdeğerdir, bu nedenle sürücü sabittir ve gürültü küçüktür.Bu ürün, inşaat makinelerinde ve ağır hizmet tipi düz yataklı kamyonlar, konteyner vinçleri, kamyona monte vinçler, hava iş araçları, güneş devriyeleri için güneş enerjisi jeneratör sistemleri vb. gibi yeni enerji alanlarında yaygın olarak kullanılabilir.
