Ürün ayrıntıları:
|
| modeli: | SE3 | Tip: | Solucan ve Dişli |
|---|---|---|---|
| Renk: | İstendiği Gibi | Dişli Oranı: | 31:1 |
| OEM: | mevcut | Malzeme: | QT ve 42CRMO |
| sertifika: | ISO9001, CE | Tablo: | mevcut |
| Vurgulamak: | SE3 Sonsuz Dişli Tahrik,Sonsuz Dişli Tahrik PV Sistemi,SE3 sonsuz tahrik dönüş halkası |
||

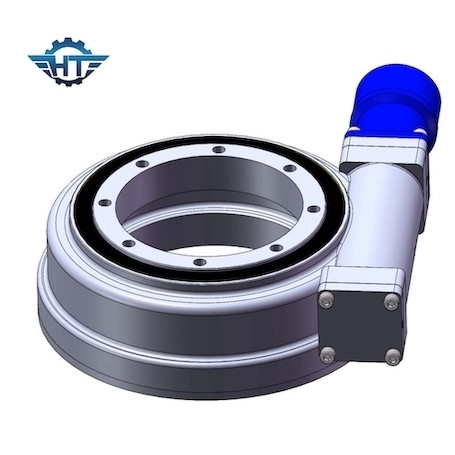

PV Güç Güneş Takip Güneş Paneli Sistemi için SE3 Kum Saati Sonsuz Dişli Sürücü
Sonsuz Dişli Döner Tahrik Açıklama
Teknoloji geliştikçe, daha fazla döner tahrik, sonsuz dişlinin dişliye daha fazla diş takacak şekilde şekillendirildiği kum saati sonsuz teknolojisini kullanıyor, böylece tork iyileştirildi ve geri tepme azaldı.
Bu artan diş kavraması, daha fazla güç, verimlilik ve dayanıklılık sağlar. Döner tahrik, yataydaki sonsuz vidanın, şaftın hız oranının, sonsuz vida üzerindeki diş sayısı ile vida sayısı arasındaki ilişkiye bağlı olduğu standart sonsuz vida teknolojisini kullanır. sonsuz dişlideki dişler.
Döner sürücüler nasıl kurulur?
1. Montaj yapısını örneğin kaynak, galvanizleme, kalıntı, kir vb. maddelerden temizleyin.
2. Döner sürücüyü halkalı cıvatalarla kaldırın.
3. Döner tahrik, yüksüz durumda monte edilmelidir.
4. Cıvata sıkma kuvvetleri arasında sapma olmaması için aşağıdaki prosedür izlenmelidir.
5. Dişlere iplik kilitleme sıvısı uygulayın.
6. İplik kilitleme sıvısını, bağlantı parçalarının tam olarak talep edilmesi için diş boşluğuna yerleştirin.
7. Cıvataları çapraz olarak önceden yükleyin.Cıvataların çapraz sırayla nasıl tork aldığını gösteren aşağıdaki çizimdeki genel desene bakın.İç veya dış halka ile başlayın.Tüm cıvataların çapraz torkunu, sıkma torkunun %30'una kadar yapın.Ardından çapraz torku, sıkma torkunun %80'ine kadar tekrarlayın.Son olarak, sıkma torkunun %100'üne çapraz tork uygulayın.
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet |
204 |
Uygulamalar
Döner tahrikin kullanılabileceği birçok uygulama vardır, çünkü birincil olarak gücü ve dönme torkunu korumak için yük gerektiren uygulamalar için çok uygundur.
Döner tahrikler, havacılık alanında, güneş enerjisi sistemlerinde, rüzgar türbinlerinde, uydu yayın sistemlerinde ve kamyon vinçleri ve insan asansörleri gibi mühendislik makinelerinde yaygın olarak kullanılmaktadır. Son yıllarda, fotovoltaik enerji üretim sistemlerinde, özel araçlarda, ağır hizmet tipi düz panel kamyon, konteyner vinçleri, kamyona monte vinç, otomobil vinci ve hava araçları, vinçler, portal vinçler, küçük rüzgar enerjisi istasyonları, uzay iletişimi, uydu alıcısı vb.
