Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | Çevirme Cihazı: | VE9 |
|---|---|---|---|
| Dişli Oranı: | 61:1 | Tutma Torku: | 80000 Nm |
| Devirme Torku: | 16000 Nm | Nominal Çıkış Torku: | 8784 Nm |
| Taşıma Paketi: | kontrplak ve palet | standart renk: | RAL 9006 |
| Vurgulamak: | VE9 Solar Küçük Döner Sürücü,Yatay Bağlantı Küçük Döner Sürücü,42CrMo VE9 solar döner sürücü |
||

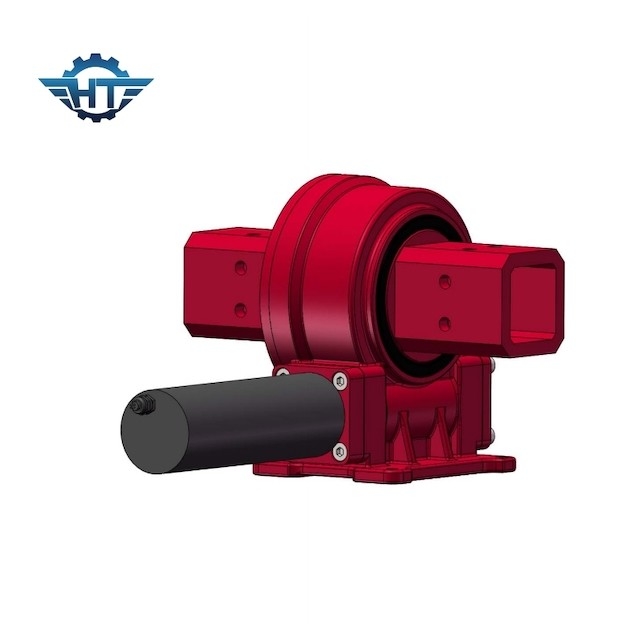

Bağlantı Yatay Tek Eksenli Güneş Takip Sistemleri için VE9 Solar Döner Sürücüler
Bağlantı Tek Eksenli Döner Tahrik Açıklaması
Bağlantı tek eksenli döner tahrikler bir eksen etrafında döner ve izleme sisteminin geceleri doğudan batıya ve eve geri dönmesini sağlar.Bu ürünler, kurulumu en kolay ve en yaygın kullanılanlardır.VE, yüksek güçlü bir ünitede dikey montaj ve tamamen kapalı bir IP66 sürücü sunar.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
bakım
Döner tahrik tertibatı, üst gövde ile alt gövde arasında nispi çevirme hareketi gerçekleştiren ve üst gövdenin kütlesini desteklemek ve çalışma yükünü taşımak için kullanılan bir kuvvet aktarma elemanıdır.Motor, sürüş yöntemi olarak kullanılır.Döner motor döndüğünde, planet dişli redüksiyon kutusu motor tarafından tahrik edilir ve daha sonra döner tahrik cihazının döndürülebilmesi için döner tahrikin çıkış mili tahrik edilir.
Dönen yapı bileşenlerinin iyi performansı, genel esnekliğin temel garantisidir, bu nedenle yağlama işi esastır.
Farklı uygulamalara göre gres ekleme döngüsü de farklıdır.Fotovoltaik uygulamalar için, gres enjekte etme veya değiştirme döngüsü beş yıldır.İnşaat makineleri uygulamaları için, çalışma hızı ve frekansı fotovoltaik uygulamalardan çok daha yüksek olduğundan, her yıl hatta altı ayda bir gres eklenmeli veya değiştirilmelidir.
Tropik, yüksek nem, toz ve büyük sıcaklık farkı gibi özel çalışma koşullarında, sürekli çalışma sırasında, yağlama döngüsü kısaltılmalı ve makine uzun süre çalışmayı durdurduktan önce ve sonra biraz yeni gres eklenmelidir.Sızdırmazlık bandından sızana kadar kanalı gresle doldurun.
