Ürün ayrıntıları:
|
| Tip: | Sonsuz Çark Mekanizması | Malzeme: | 42CrMo veya 50Mn |
|---|---|---|---|
| Başvuru: | Fresnel Konsantre Güneş Santrali | Garanti: | 10 yıl |
| Renk: | Gümüş grisi | Garanti süresi: | 10 yıl |
| Motor: | 24V DC | Ulaşım: | hava, deniz, demiryolu, ekspres |
| Vurgulamak: | Zarflı Sonsuz Dişli Döner Tahrik,Döner Tahrik Şanzıman 5",Fresnel Konsantre Sonsuz Sonsuz Döner Tahrik |
||

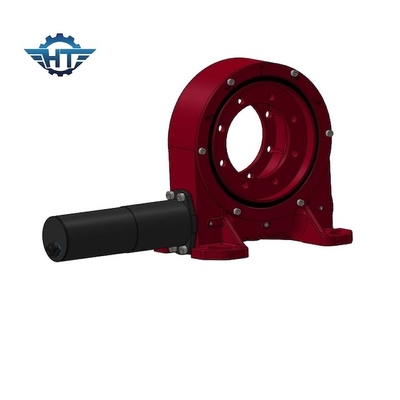

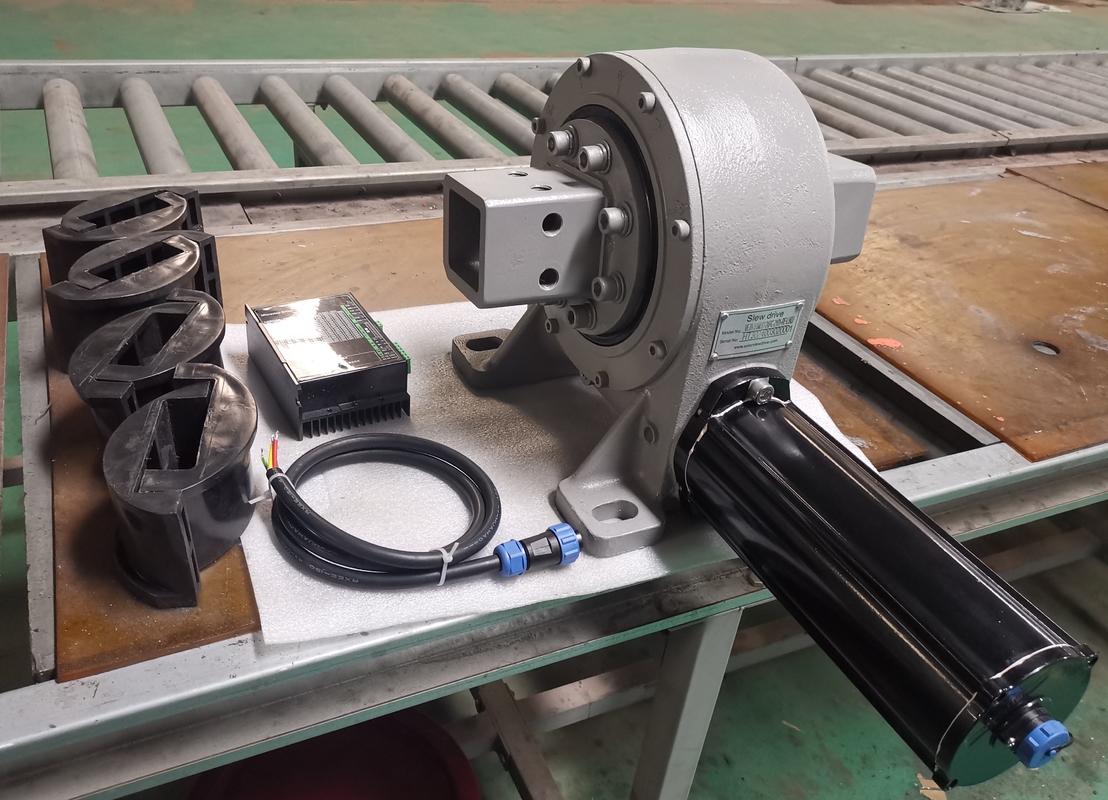

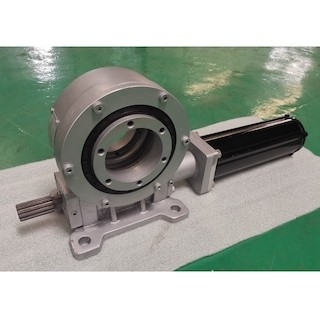

Güneş Takip Sistemleri İçin Nema23 ile VE7 Tek Eksen Sonsuz Dişli Döner Rulmanlar
Sonsuz Dişli Döner Rulmanlar Açıklama
Fresnel konsantre güneş enerjisi istasyonu, bir tür CSP güneş takip sistemidir.Çalışma prensibi, ayna yerine Fresnel yapı kondansatörünün kullanılması dışında, oluk tipi fototermal enerji üretimine benzer.Bu onu nispeten ucuz yapar, ancak verimlilik buna bağlı olarak azalır.
Böyle bir sistem sadece birkaç kez konsantre olduğundan, ısıtılan su buharının kalitesi yüksek değildir, böylece tüm sistemin yıllık enerji üretim verimliliği sadece %10'a ulaşabilir;ancak sistemin basit yapısı ve buhar üretmek için ısı transfer ortamının doğrudan kullanılması nedeniyle, yapım ve bakım maliyetleri de nispeten düşüktür.
Zarflı Sonsuz Dişli Döner Tahrik Özellikleri
1. 360 ° döndürün
2. Sol veya sağ tarafa bir tahrik motoru bağlayın
3. Gres fabrikadan önce doldurulmuştu
4. Basit kurulum ve rasyonel alan kullanımı
5. Kendinden kilitli sonsuz dişli
6. Kolay ve akıcı çalıştırma ve durdurma yöntemi
7. Dikey kurulum için uygun yüksek arka tutma torku
8. Düşük bakım
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Uygulamalar
Parabolik Kollektör Konsantre Güneş Enerji Santrali
Kuzey-güney yatay eksen tasarımını benimser, kollektör ısı kazanımlarını etkin bir şekilde iyileştirir.Ultralimit mekanik yapı tasarımı, toplayıcı rüzgar hızı ≤ 7m/s'ye ulaşabilir, izleme hassasiyeti 0.1°'dir;Herhangi bir durumda şiddetli rüzgar hızı ≤ 20m/s, kollektör zarar görmez.Koruma durumunu durdurun, aşağı rüzgar hızı ≤ 32m/s, kollektör hasarlı değil.
