Ürün ayrıntıları:
|
| Malzeme: | döküm demir | Modeli: | SDE3" |
|---|---|---|---|
| Boyut: | 3-25 inç | Delik boyutu: | 100-800mm |
| Vites Seçenekleri: | Dış Dişliler | Garanti: | 5 yıl |
| OEM: | mevcut | Dönen Tip: | Çift Eksen |
| Vurgulamak: | Küçük Çift Eksenli Döner Dişli Tahrik,25 inç Çift Eksenli Döner Tahrik,SDE 3" Çift Eksenli Döner Tahrik |
||

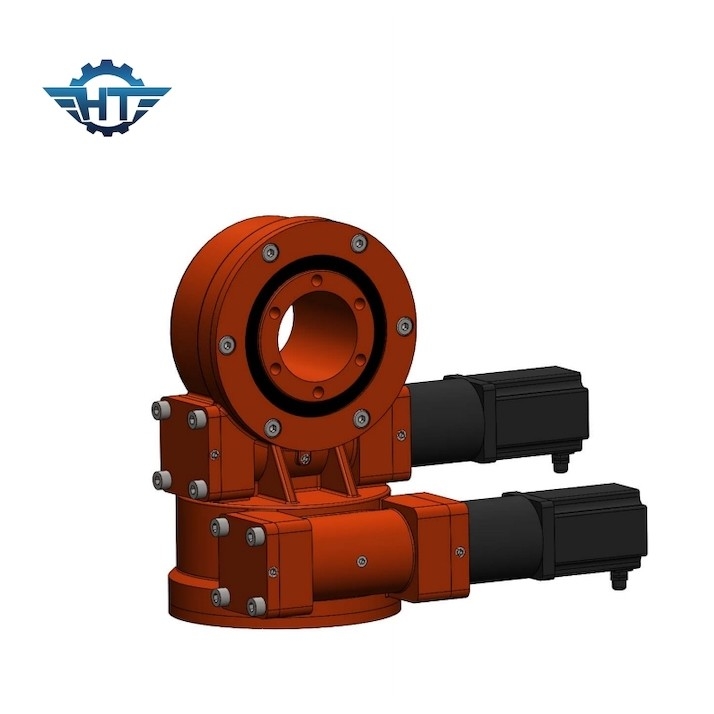

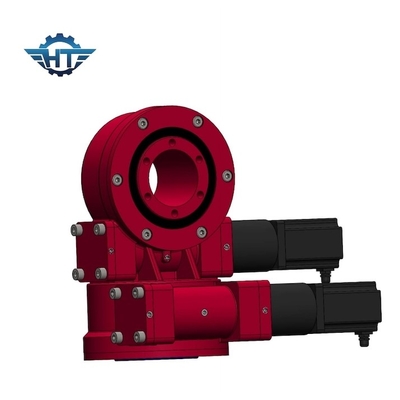

Güneş İzleme Paneli Projesi İçin Küçük Çift Eksenli Döner Dişli Kapalı Muhafaza
Çevirme Dişlisi Açıklama
Hangtuo'nun döner tahrikleri, ağırlığa karşı performans için optimize edilmiş, tek bir vites kademesinde büyük bir dişli oranı sağlar.Wrom'lar ve dişliler, düşük profilli, kendi kendini tutan ve montaja hazır bir mahfazaya monte edilerek ürünün tüm eksenel ve radyal kuvvetlere ve bunun sonucunda en zorlu uygulamalarda oluşan eğilme momentlerine tepki vermesini sağlar.Bu son derece uyarlanabilir ürünler aynı zamanda güçlü şok direnci, uzun ömürlü performans, düzgün dönüş, yatak koruması ve sızdırmaz tahrik seçeneklerine sahiptir.Tüm teknik avantajlar, endüstri lideri kalite standartları ile birleştiğinde, Hangtuo ürünlerini performans açısından kritik, ağır hizmet uygulamaları için ideal adaylar haline getirir.
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| Modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (derece) |
IP |
Çalışma Tepsi (°C) |
kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 705kg |
Döner Tahrik Çalışma Prensibi
Sonsuz vida, döndürme tahrikini döndürmek ve mahfazaya sabitlenmiş flanştan tork çıkışı sağlamak üzere tahrik eden motor tarafından tahrik edilir.Döner tahrik, ters kendinden kilitleme özelliklerine sahip sonsuz dişli tahrik nedeniyle ters kendinden kilitlemeye sahiptir.
Ana Özellikler
1. kararlı
2. yüksek hassasiyet
3. mükemmel performans
