Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | modeli: | VE7" |
|---|---|---|---|
| Dişli Oranı: | 57:1 | Nominal çıkış torku: | 1750 Nm |
| Tutma torku: | 13200Nm | Devirme Torku: | 7000Nm |
| Yeterlik: | %40 | Standart Renk: | RAL 9006 |
| Vurgulamak: | Dikey Dönüş Sürücüsü Zarf Sonsuz Dişli Kutusu,Güneş İzleme İçin Dikey Dönüş Sürücüsü,VE7 Dikey Güneş Döner Sürücüsü |
||

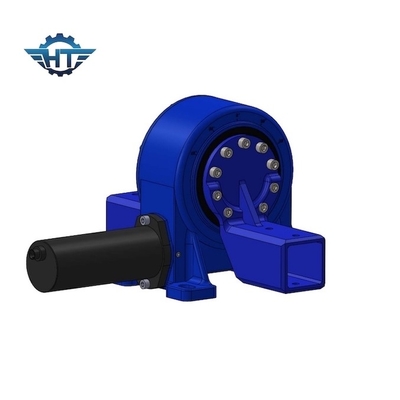

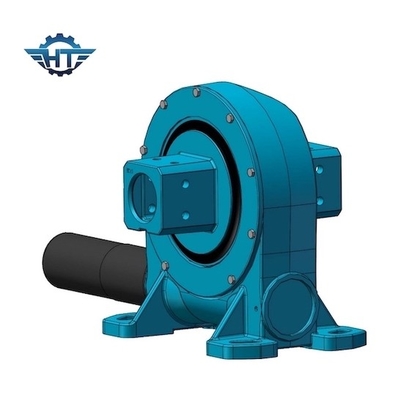

VE7 Dikey Dönüş Sürücüsü, Güneş Takip Sistemleri İçin Zarf Sonsuz Dişli Kutusu
Zarf Sonsuz Dişli Döndürme Tahrik Açıklama
Döner tahrik, ters kendinden kilitleme özelliğine sahip sonsuz dişli tahrik nedeniyle ters kendinden kilitleme özelliğine sahiptir.Bu özellik, ana bilgisayar çalışma ve güvenlik faktörünün kararlılığını büyük ölçüde artırır.Geleneksel döndürme ürünleriyle karşılaştırıldığında, döndürme tahrikli dişli kutusunun kurulumu, bakımı kolaydır ve kurulum alanından önemli ölçüde tasarruf sağlar.Avantajları aşağıdaki gibidir:
1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku
2. 360 derece döndürme aralığı
3. Sonsuz vidayı içeride sarmak
4. Yüksek yük sağlamak için çoklu diş teması
5. Kendinden kilitleme işlevi
VE Model Çevirme Tahrikinin Teknik Föyü
| Modeli | Oran | Nominal Çıkış Torku(Nm) | Eğme Torku(Nm) | Tutma Torku(Nm) | Eksenel Yük(kN) | Radyal Yük(kN) | Yeterlik | kendinden kilitleme | Ağırlık (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | Evet | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | Evet | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | Evet | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | Evet | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | Evet | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | Evet | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | Evet | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | Evet | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | Evet | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | Evet | 251 |
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, kademeli motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
Anahtar Parametreler Sözlüğü
Devirme Momenti Torku: Bu tork, yükün konumu ile döner yatağın merkezi arasındaki mesafe ile çarpılan yerçekimi yüküdür.Gerçek tork, nominal devirme momenti torkundan büyükse, çevirme tahriki ters dönecektir.
Radyal yük: Döner yatak eksenine dikey yük
Eksenel yük: Döner yatak eksenine paralel yük
Tutma torku: Ters torktur.Sürücü ters dönerken ve parçalar zarar görmemişken elde edilen maksimum torka tutma torku denir, aynı zamanda kırık tork olarak da görülür.
Kendinden kilitleme: Yalnızca yük olduğunda, çevirme tahriki ters yönde dönemez ve bu nedenle kendinden kilitleme olarak adlandırılır.
