Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | modeli: | Sonsuz Dişli 7 İnç |
|---|---|---|---|
| Dişli Oranı: | 51:1 | Yeterlik: | %40 |
| Kesin: | <0.1 derece | sürücü: | Elektrik/Hidrolik/Servo |
| Renk: | Gümüş grisi | Anavatan: | Changzhou, Çin |
| Vurgulamak: | Kum Saati Solucanı Solar Döndürme Tahrik,7 İnç Güneş Döndürme Tahrik,küçük Boşluklu Güneş Döndürme Tahrik |
||

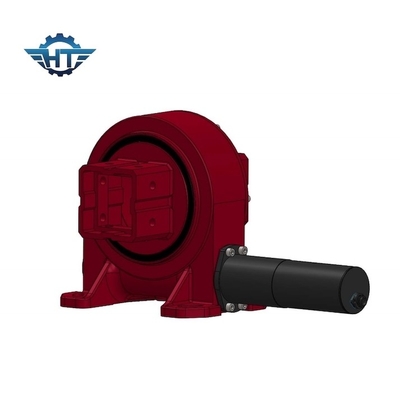

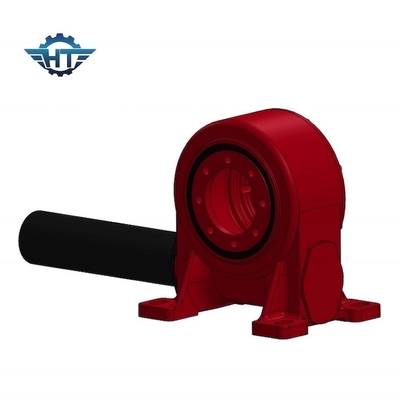

Parabolik Tekneli Güç İstasyonu için 7 İnç Kum Saati Solucanı Küçük Boşluklu Dönüş Sürücüsü
Küçük Boşluklu Sonsuz Dişli Döner Tahrik Açıklama
Sıfır boşluklu sonsuz dişli döndürme tahrikleri, esas olarak parabolik veya oluk gibi CSP uygulamalarında kullanılır, ısıyı belirli bir kimyasala emebilen ve ısıyı elektriğe aktarabilen bir tür ısı kondansatör sistemidir.
Küçük Boşluklu Sonsuz Dişli Dikey Döner Tahrik Veri Sayfası
| Modeli | Oran | Nominal Çıkış Torku (Nm) | Eğme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet (°) | kendinden kilitleme | Ağırlık (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | ≤0,1 | Evet | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | ≤0,1 | Evet | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | ≤0,1 | Evet | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | ≤0,1 | Evet | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | ≤0,1 | Evet | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | ≤0,1 | Evet | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | ≤0,1 | Evet | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | ≤0,1 | Evet | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0,1 | Evet | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0,1 | Evet | 251 |
VE7 Döner Tahrik Teknik Özellikleri
Ürün Adı: VE7
Normal Çıkış Hızı: 0.03RPM
Normal Çıkış Torku: 7320 Nm
Maksimum Çıkış Torku: 10980 Nm
Devirme Moment Torku: 8 kN.m
Tutma Torku: 39 kN.m
Statik eksenel yük: 30 kN
Statik radyal yük: 100 kN
Döner Tahrik Oranı: 51:1
Boşluk açıklığı: ＜＝0.15°
IP(Sınıf): 66
Verimlilik: %40
Sıcaklık: -40℃ ila +120℃
Anma Gerilimi: 24 VDC
Normal Akım: < 7,5A
Çıkış Gücü: 126 W
Çıkış Hızı: 1,6 RPM
Çıkış Torku: 359 Nm
Maksimum Çıkış Torku: 538 Nm
Gürültü: <65 dB
Avantajlar
1. 360 derece döndürme
2. Bir tahrik motorunun soldan veya sağdan bağlanması,
3. Kurulum sırasında dişli boşluğunun ayarlanması gerekli değildir;bu zaten üretici tarafından fabrikadan önce ayarlanmıştır
4. Basit kurulum ve az bakım
5. Akılcı alan kullanımı
6. Dişli kendiliğinden kilitlenir;bu nedenle fren gerekli değildir
7. Çalıştırma ve durdurmanın kolay ve akıcı yöntemi
8. Yüksek doğruluk
Uygulama Kapsamı
Tipik uygulamalar arasında güneş izleyicileri, rüzgar türbinleri, uydu ve radar antenleri, kamyon vinçleri, insan asansörleri, yardımcı ekipman, hidrolik ekipman ataşmanları, petrol aleti ekipmanı, lastik elleçleyiciler, kazıcılar ve otomotiv asansörleri yer alır.
