Ürün ayrıntıları:
|
| Başvuru: | Güneş İzleyicileri | Menşe yeri: | ChangZhou |
|---|---|---|---|
| sürücü: | Planet dişli motor | sertifika: | ISO9001, CE |
| Kurulum: | Yatay | Bakım onarım: | Özgür |
| Renk: | istendiği gibi | Ters tepki: | 0.1 derece |
| Vurgulamak: | Yatay Monteli Solar İzleyiciler Döner Sürücü,24V DC Güneş İzleyiciler Döner Sürücü,Solar İzleyiciler Motorlu Döner Sürücü |
||

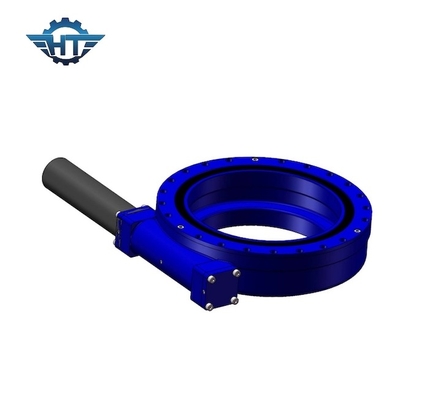

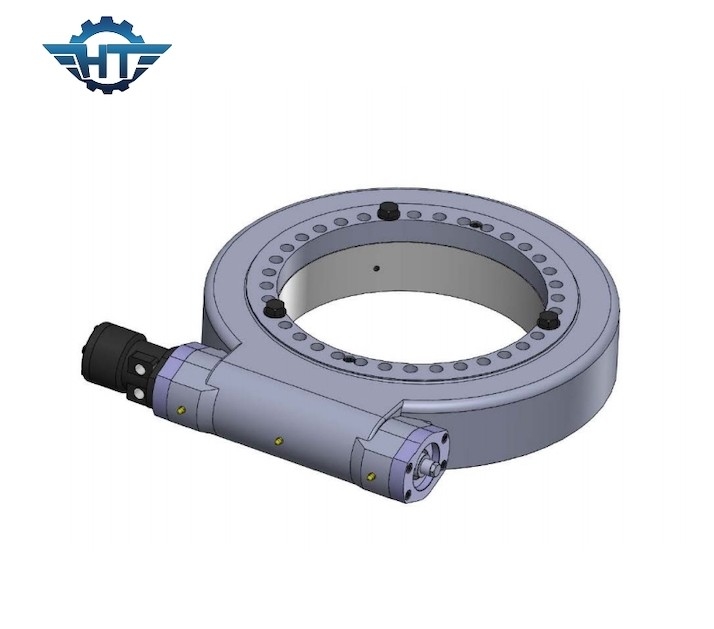

Solar İzleyiciler İçin 24V DC Motorlu Yatay Montajlı Döner Tahrikli Şanzıman
Döner Tahrikli ŞanzımanTanım
Çevirme Tahriki, kapalı tip, açık muhafaza tipi, dikey tip, çift eksenli tip, yüksek hassasiyetli tip, sonsuz tahrik tipi vb.Çoğu diş temas yüzeyi, yüksek yük sürmek için özel olarak tasarlanmıştır.
| modeli: | SE5 | Anavatan | Changzhou, Çin |
| Marka | HANGTUO | Tip | Kapalı |
| Malzeme | 42CrMo,50Mn | Çıkış Torku | 600 Nm |
| Devirme Moment Torku | 6 Bin Nm | Tutma Torku | 9,2 Bin Nm |
| Statik Eksenel Değerlendirme | 68 KN | Statik Radyal Değerlendirme | 27 KN |
| Dinamik Eksenel Değerlendirme | 34 KN | Dinamik Radyal Değerlendirme | 14 KN |
| Dişli Oranı | 37:1 | Yeterlik | %40 |
Önerilen çevirme tahriki
| Modeli | Oran | Nominal Çıkış Torku(Nm) | Eğme Torku(Nm) | Tutma Torku(Nm) | Eksenel Yük(kN) | Radyal Yük(kN) | Yeterlik | Hassasiyet(°) | kendinden kilitleme | Ağırlık (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | %40 | ≤0,1 | Evet | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | %40 | ≤0,1 | Evet | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | %40 | ≤0,1 | Evet | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | %40 | ≤0,1 | Evet | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | %40 | ≤0,1 | Evet | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | %40 | ≤0,1 | Evet | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | %40 | ≤0,1 | Evet | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | %40 | ≤0,1 | Evet | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | %40 | ≤0,1 | Evet | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | %40 | ≤0,1 | Evet | 204 |
SE çevirme tahriklerinin ana avantajları
1. 360 derece döndürme
2. Bir tahrik motorunun sol veya sağ taraftan bağlanması
3. Kurulum sırasında dişli boşluğunun ayarlanması gerekli değildir;bu zaten üretici tarafından fabrikadan önce ayarlanmıştır
4. Gres fabrikadan önce doldurulmuştu
4. Basit kurulum ve az bakım
5. Akılcı alan kullanımı
6. Dişli kendiliğinden kilitlenir;bu nedenle fren gerekli değildir
7. Çalıştırma ve durdurmanın kolay ve akıcı yöntemi
8. Yatay kurulum için uygun yüksek devirme torku
