Ürün ayrıntıları:
|
| Modeli: | 7 inç | Dişli Oranı: | 57:1 |
|---|---|---|---|
| Yeterlik: | %40 | Kesinlik: | istendiği gibi |
| sürücü: | Motorlar | Tip: | Çift Eksen |
| Başvuru: | Güneş Takip Sistemi | Renk: | istendiği gibi |
| Vurgulamak: | Güneş Takip Sistemi Döner Tahrik Şanzıman,Çift Eksen Döner Tahrik Şanzıman 12VDC,7 inç Güneş Takip Döner Tahrik Şanzıman |
||

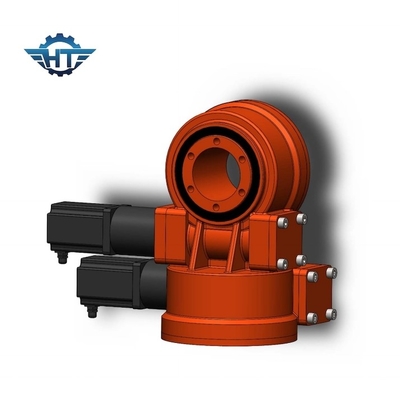

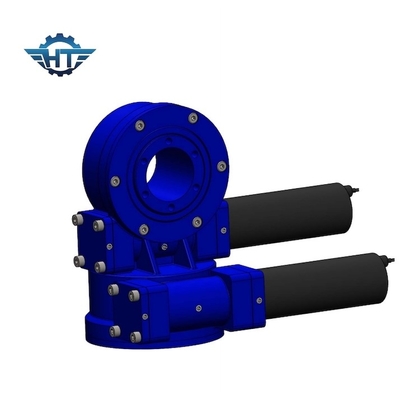

Güneş Takip Sistemi İçin 12V DC Motorlu Çift Eksenli Döner Tahrikli Şanzıman
Çift Eksenli Çevirme Tahrikine Giriş
Döner tahrikler, aynı dişli kutusundan hem yük tutma hem de dönme torku gerektiren durumlar için mükemmeldir.Tipik uygulamalar arasında güneş izleyicileri, rüzgar türbinleri, uydu ve radar antenleri, kamyon vinçleri, insan asansörleri, yardımcı ekipman, hidrolik ekipman ataşmanları, petrol aleti ekipmanı, lastik elleçleyiciler, kazıcılar ve otomotiv asansörleri yer alır.
SDE Performans Tablosu
| modeli | Oran | Nominal Çıkış Torku | Devirme Torku | eksenel yük | Radyal Yük | Tutma Torku | Yeterlik | Kesinlik | kendinden kilitleme | Ağırlık |
| nm | nm | kN | kN | nm | derece | Evet | kilogram | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | %40 | ≤0,1 | Evet | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | %40 | ≤0,1 | Evet | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | %40 | ≤0,1 | Evet | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | %40 | ≤0,1 | Evet | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | %40 | ≤0,1 | Evet | 157 kilo |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | %40 | ≤0,1 | Evet | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | %40 | ≤0,1 | Evet | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | %40 | ≤0,1 | Evet | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | %40 | ≤0,1 | Evet | 682 kilo |
Teknik veri
| Ürün adı | 43Nm 24Vdc dişli motorlu SDE7 Döner sürücü |
| Çıkış Torku | 980 Nm;723 ft.lbs |
| Maksimum Çıkış Torku | 1938 mil;1429 ft.lbs |
| Devirme Moment Torku | 7000 Nm;5163 ft.lbs |
| Tutma Torku | 13200 Nm;9736 ft.lbs |
| Statik Eksenel Değerlendirme | 133.20 kN;29943 libre |
| Statik Radyal Değerlendirme | 53 kN;11977 pound |
| Dinamik Eksenel Değerlendirme | 31.90 kN;7171 pound |
| Dinamik Radyal Değerlendirme | 27.91 kN;6274 pound |
| Motor Alternatifleri | 380V/220V AC Motor ;Adım Motoru;fırçasız motor |
| Ürün Stili | Çift Eksen;Tek Eksen;CPV/HCPV;Güneş Çanağı;Parabolik;Güneş Kulesi |
| Uygulama Özelliği | Güneş Takip Sistemi, Endüstriyel Makina |
Önerilen Çevirme Tahrik
| Kapalı muhafaza döndürme tahriki | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| Hassas kapalı muhafaza çevirme tahriki | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| Sonsuz dişli döndürme tahriki | WE1 | WE3 | WE5 | WE7 | WE9 | |||
| Çift eksenli döndürme sürücüleri | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| Dikey kapalı çevirme Tahrik | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
