Ürün ayrıntıları:
|
Modeli: | 3 İNÇ | Dişli Oranı: | 31:1 |
---|---|---|---|
Yeterlik: | %40 | Tip: | Çift Eksen |
Başvuru: | Konsantre Güneş Enerjisi Santrali | OEM HİZMETİ: | Mevcut |
Menşe yeri: | Changzhou, Çin | sürücü: | Elektrik motoru |
Vurgulamak: | Yüksek Hassasiyetli Döner Tahrikli Şanzıman,Çift Eksenli Güneş Döner Tahrikli Şanzıman,3 İnç Çift Eksenli Döner Tahrikli Şanzıman |

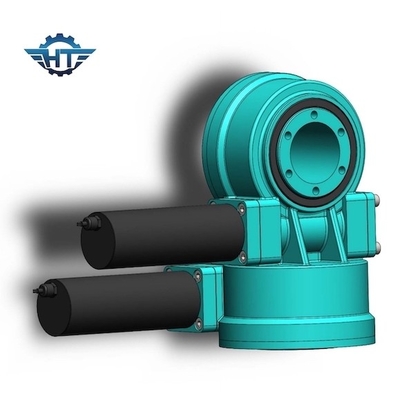

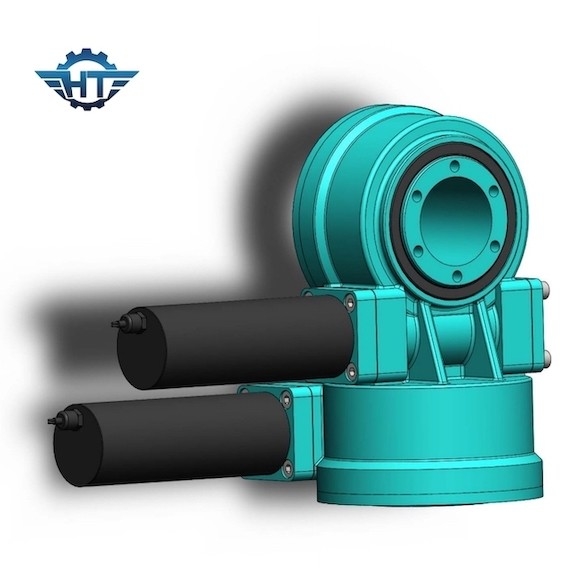

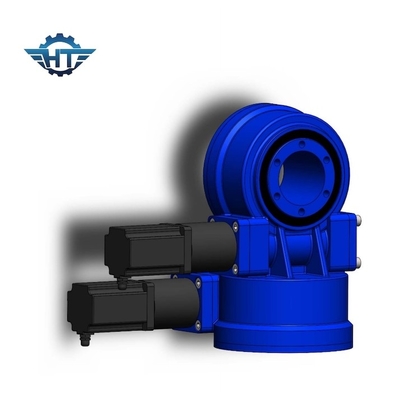

Konsantre Güneş Enerjisi İstasyonu için Çift Eksenli Yüksek Hassasiyetli Döner Tahrikli Şanzıman
Çift Eksenli Dönüş Sürücüsü Açıklaması
Konsantre güneş enerjisi sistemleri veya kısaca CPV, büyük bir güneş ışığı alanını veya güneş termal enerjisini küçük bir alana yoğunlaştırmak için aynalar veya mercekler kullanarak güneş enerjisi üretir.Elektrik, konsantre ışık, bir elektrik jeneratörüne bağlı bir ısı motorunu çalıştıran veya bir termokimyasal reaksiyona güç veren ısıya dönüştürüldüğünde üretilir.
ZSDE serisi tasarımı, ZVE ve ZSE'nin avantajlarını özümser.Azimut ve Yükseklik 3D yönü aynı anda dönüyor.
Kule CSP'de Uygulanan SDE Model Döner Tahrikler
SDE Modeli Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (derece) |
IP |
Çalışma Tepsi (°C) |
kendinden kilitleme | Ağırlık (kg) |
3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 25kg |
5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 34kg |
7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 56kg |
9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 92kg |
12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 160kg |
14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 224kg |
17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 320kg |
21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 492kg |
25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 705kg |
Verim
Döner tahriklerimiz, maksimum kontrol ve hareket desteği sağlamak için patentli kum saati sarmal teknolojisini kullanır.Sonsuz dişlilerimiz, kum saati vidasından halka dişlinin hatve hattında 5 ila 11 dişi birleştirir; bu, standart sonsuz vidalardan daha yüksek diş bağlantısıdır ve dişli kutusuna daha fazla stabilite ve güç verir.
Kum saati solucanını benimseyen sürücüler aşağıdaki özelliklere sahiptir:
1) Daha yüksek çıkış torku ve tutma yükü
2) En yüksek izleme hassasiyeti
3) Güçlü korozyon direnci ve etkili sızdırmazlık
Döner tahriklerin uygun boyutu nasıl seçilir?
Yalnızca performans eksikliğinden veya performans fazlalığından kaçınmak için döndürme tahriklerinin uygun boyutunu seçmek, uygun maliyetli çözümler elde etmede önemli bir rol oynar.
Uygun bir çevirme tahriki seçmek için lütfen bize aşağıdaki bilgileri verin:
1. uygulama
2. gerekli çıkış torku.Bu veriler hakkında net bir fikriniz yoksa, bize sadece yükü, örneğin panellerin ağırlığını ve döner sürücümüzdeki montaj braketlerini söyleyin.
3. Önerdiğimiz sürücünün büyük rüzgar geldiğinde maksimum yükü taşıyıp taşıyamayacağını hesaplamak için kullanılan yük boyutları ve son 10 yılda bölgenizdeki en büyük rüzgar.
4. Sizin için uygun motorları tavsiye etmemize yardımcı olacak, ihtiyacınız olan çıkış hızı.
5. geri tepme, IP derecesi talebi vb. gibi diğer bilgiler
Paketleme ve Nakliye
Kontrplak kutu.
Döner sürücü küçük boyutlu ancak ağır ağırlıklı, deniz yoluyla uygun maliyetli nakliye değil, ekspres nakliye uygun maliyetli bir yol, lojistik personelimiz TNT, DHL, UPS, FEDEX'ten ekspres fiyatı karşılaştırmasını isteyecek. en uygun maliyetli yolu bulun.
Gelecekte toplu sipariş verirseniz, deniz yoluyla gemi öneririz.
Not:
Ekspres: kapıdan kapıya, özel olarak gerekiyorsa ithalat vergisini ödemeniz yeterlidir.
Hava veya deniz yoluyla: fabrikadan varış havaalanına/deniz limanına, havaalanı tarafından tahsil edilen varış ücretini ödemeniz gerekir (varış ücreti, paketin büyük, küçük, ağır veya hafif olmasına bakılmaksızın, gerneral 200 olarak her zaman konşimento başına ücretlendirilir. ~400 USD/kargo) ve gümrük tarafından isteniyorsa ithalat vergisi.
Trenle: bazen nakliye fiyatı deniz ile aynıdır, ancak denizden daha az nakliye süresi alır, eğer mallar müşterilerimiz tarafından acil ihtiyaç duyuyorsa, bu nakliye yolunu dikkate alacağız.
