Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | Modeli: | SE1 |
|---|---|---|---|
| Dişli Oranı: | 31:1 | Yeterlik: | %40 |
| Renk: | istendiği gibi | Başvuru: | Otomatik Güneş Takip Sistemi |
| Menşe yeri: | Changzhou, Çin | sürücü: | 12/24VDC Motorlu |
| sertifika: | ISO9001, CE | kendinden kilitleme: | Evet |
| Vurgulamak: | Küçük Dişli Motor Döner Tahrik Şanzıman,SE1 Solar Döner Tahrik Şanzıman,50Mn Güneş Döner Tahrik Şanzıman |
||

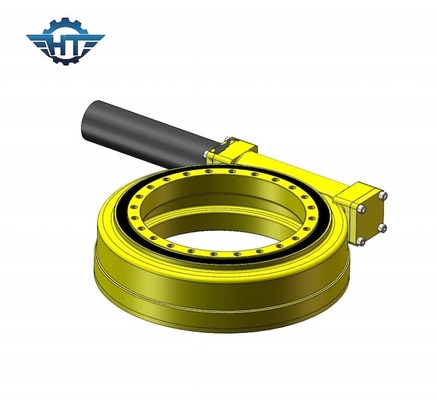

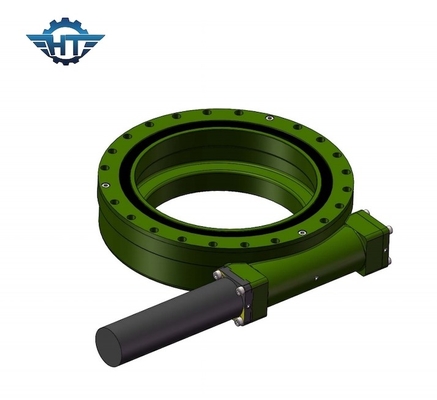

Otomatik Güneş Takip Sistemi İçin Küçük Dişli Motorlu SE1 Döner Tahrikli Şanzıman
SE1 Döner Tahrik Açıklama
Döner tahrik için, genellikle döner yatak veya döner halka olarak adlandırılır, sonsuz vida, dişli, mahfaza, uç kapağı, üst plaka, motor ve diğer bileşenlerden oluşur.Çekirdek bileşenleri sonsuz dişli ve dişli olduğundan eksenel kuvvetlere, radyal kuvvetlere ve devrilme momentlerine aynı anda dayanabilirler.Geleneksel döner ürünlerle karşılaştırıldığında, yeni çevirme tahrikinin kurulumu, bakımı ve kurulumu uygundur.döner tahrikler, kamyon vinçleri, asansörler, döner tablalar, liman makineleri, araçlar, küçük rüzgar enerjisi sistemleri ve uydu anteni dahil olmak üzere PV güneş takip sistemlerinde, CPV, CSP ve bina uygulamalarında yaygın olarak kullanılmaktadır.PV, CPV ve CSP (termal güç, kule, fresnel, heliostat) izleme alanlarında hem düzenli hem de hassas izleme gereksinimlerini karşılamak için 60'tan fazla modelle 1" ila 25" arasında 11 farklı boyut mevcuttur.
SE serisinin performans parametreleri
| modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Tutma Torku | eksenel yük | Radyal Yük | Yeterlik | Kesinlik | kendinden kilitleme | Ağırlık |
| nm | nm | nm | kN | kN | derece | Evet | kilogram | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | %40 | ≤0,1 | Evet | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | %40 | ≤0,1 | Evet | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | %40 | ≤0,1 | Evet | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | %40 | ≤0,1 | Evet | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | %40 | ≤0,1 | Evet | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | %40 | ≤0,1 | Evet | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | %40 | ≤0,1 | Evet | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | %40 | ≤0,1 | Evet | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | %40 | ≤0,1 | Evet | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | %40 | ≤0,1 | Evet | 182 |
Kurulum
SE1 çevirme tahrikleri hem dikey hem de yatay olarak monte edilebilir.
Daha iyi koruma için döner tahriklerin güneş enerjisi veya mekanik uygulamalarda yatay olarak baş aşağı monte edilmesi tavsiye edilir.Gerekirse dikey olarak da monte edilebilir, ancak ek desteklere ihtiyaç duyar.
Uygulamalar
güneş izleyicileri, rüzgar türbinleri, uydu ve radar antenleri, kamyon vinçleri, insan asansörleri, yardımcı ekipman, hidrolik ekipman ataşmanları, petrol aleti ekipmanı, lastik elleçleyiciler, kazıcılar ve otomotiv asansörleri.
