Ürün ayrıntıları:
|
Garanti: | 5 yıl | Uygulama: | Güneş Takip Sistemi |
---|---|---|---|
Hız sınırı: | 0.1-100rpm | Ürün Adı: | Güneş Takip Cihazı Döner Tahrik |
Kodlayıcı tipi: | Opsiyonel Artımlı Kodlayıcı | Kesinlik: | 0,1° |
Giriş Voltajı: | 24v | Maksimum çıkış torku: | 13420N.m |
Vurgulamak: | Güneş İzleyici Slew Drive IP66,Güneş izleme sistemi için döner sürücü,Güneş İzleme için öldürüldü |

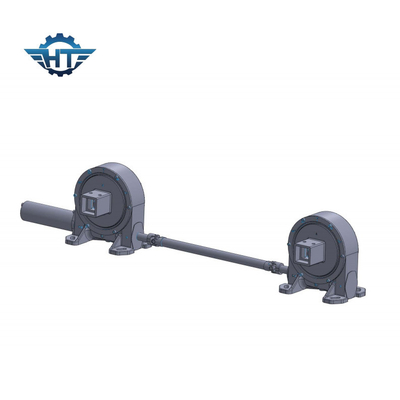

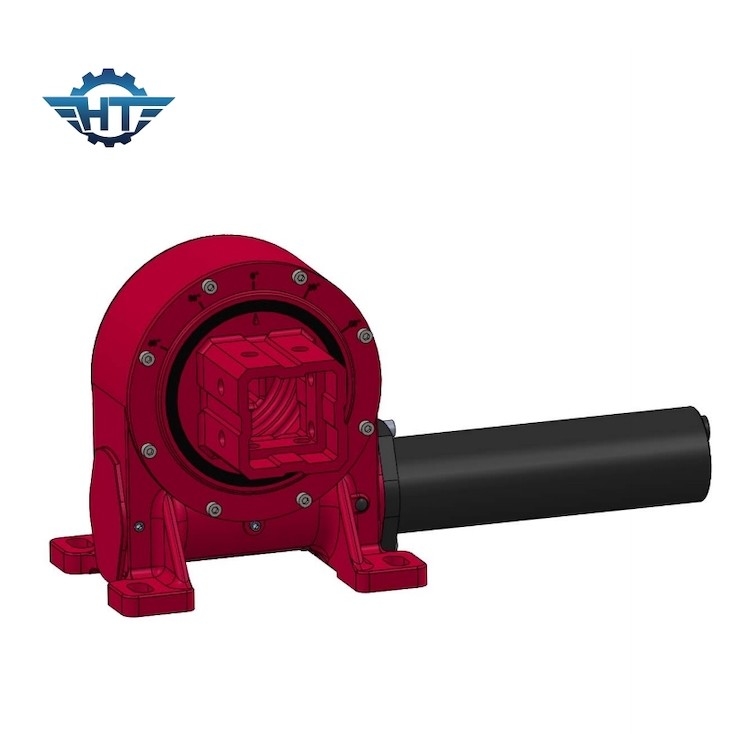

IP66 Güneş İzleyici Güneş İzleme için 0.1 ° doğruluk ile Slew Drive
Ürün Tanımı
Dönüştürme sürücüsü, bir yükün merkezi bir eksen etrafında kontrol altında döndürülmesini sağlamak için çeşitli uygulamalarda kullanılan mekanik bir bileşendir.Güneş izleme sistemleri, rüzgar türbinleri, inşaat ekipmanları ve kontrol edilen ve hassas bir dönüşüm gerektiren diğer uygulamalar.
Kaydırma sürücüleri genellikle tüm iç bileşenleri içeren sağlam, kompakt bir korumadan oluşur.Döner sürücünün merkezinde bir merkezi eksen vardır, genellikle solucan dişli olarak adlandırılır ve dönme hareketi için ivme noktası olarak hizmet eder. Dönüştürme hareketinin birincil işlevi döner hareketi açısal harekete dönüştürmektir.Bu bir dişli mekanizması ile elde edilir., tipik olarak bir solucan vida ve bir halka vitesinden oluşur. Solucan vida, kontrol edilen dönüşü sağlayan halka vitesindeki dişlerle bağlantı kurar.
Dönüştürme motorunun dönüşünü kontrol etmek için genellikle harici bir tahrik motoru takılır.Yüksek kaliteli rulmanlar, döner bir sürücünün önemli bileşenleridir.. Dayanış sağlar ve sürtünmeyi azaltırlar, bu da pürüzsüz ve verimli dönüşü sağlar.İç bileşenleri tozdan korumak için, kir ve nem, döner sürücüler mühürler ve dikişlerle donatılmıştır.Döner sürücüyü çevreleyen yapıya güvenli bir şekilde bağlamak için bir montaj flensine eklenebilir.Bazı kaydırma sürücüleri, döndürülmesi gereken yükle bağlantılı olan bir çıkış dişlilerine sahiptir. Bu dişli, uygulamanın özel gereksinimlerine uygun olarak özelleştirilebilir.
Döner sürücüler ağır yükleri taşıyacak şekilde tasarlanmıştır ve dönüş üzerinde hassas bir kontrol sunar, bu da onları kontrol edilen hareket gerektiren çeşitli uygulamalar için ideal hale getirir.ve hem eksenel hem de radyal yükleri destekleme yeteneği, inşaat gibi endüstrilerde değerli bileşenler haline getirir., yenilenebilir enerji ve imalat.
Teknik parametreler
İşte modelin karşılaştırması, nominal çıkış tork, tutma tork, eğim tork, eksen yükü, radyal yük, oran, verimlilik, hassasiyet, IP, çalışma sıcaklığı, kendi kendine kilitleme,ve çeşitli boyutlarda vites kutusu modellerinin ağırlığı:
Model |
Adlık çıkış tork (N.m) |
Dayanım tork (kN.m) |
Eğme tork (kN.m) |
Eksenel yük (kN) |
Radial yük (kN) |
oranı |
Verimlilik |
Kesinlik (Diploması) |
IP |
Çalışma Tep ((°C) |
Kendini kilitleyen |
Ağırlık (kg) |
3'lük |
806 |
9 |
5 |
22 |
15 |
31:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
12 kg |
5 inç |
962 |
30 |
6 |
16 |
27 |
37:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
18 kg |
7 inç |
7344 |
60 |
10 |
34 |
58 |
51:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
32 kg |
8 inç |
8000 |
70 |
14 |
50 |
80 |
50:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
28 kg |
9 inç |
8784 |
80 |
16 |
60 |
130 |
61:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
52 kg |
12 inç |
11232 |
100 |
25 |
77 |
190 |
78:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
65 kg |
14 inç |
12240 |
120 |
48 |
110 |
230 |
85:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
88 kg |
17 inç |
14688 |
136 |
67 |
142 |
390 |
102:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
135 kg |
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
192 kg |
25 inç |
21600 |
150 |
112 |
476 |
950 |
150:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
251 kg |
Başvurular
Dönüştürme sürücüleri, kontrol edilen rotasyonun, hassas konumlandırmanın ve yük taşıma kapasitesinin gerekli olduğu çok çeşitli endüstrilerde ve ekipmanlarda uygulanmaktadır.ve enerji yakalama en üst düzeye çıkarabilir, güç üretimi verimliliğini artırır, işleme süreçleri için kesin indeksleme ve konumlandırma sağlar ve çeşitli hareket ve konumlandırma görevlerini sağlar.
İşte dönen sürücülerin bazı yaygın uygulamaları:
Güneş İzleme Sistemleri
Rüzgar Türbinleri
İnşaat Ekipmanı
Tarım Makineleri
Malzeme İşlemleri
Döner Masalar
Deniz ve Offshore Ekipmanları
Havadaki çalışma platformları
Yenilenebilir Enerji
Uydu Tabakları
Yayın ve İzleme
Otomatik Üretim
Savunma ve Havacılık
Eğlence Endüstrisi
Teleskoplar ve Gözlemevi
Madencilik ve Madencilik Ekipmanı
Birçok cihazın hareketini ve yönelimini kontrol ederek, döndürme sürücüleri verimli ve güvenli çalışma için çok önemlidir ve çeşitli endüstrilerde bulunabilir.
