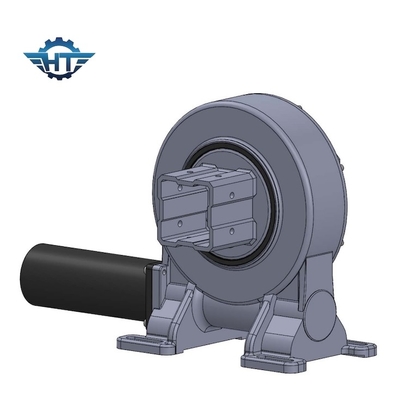

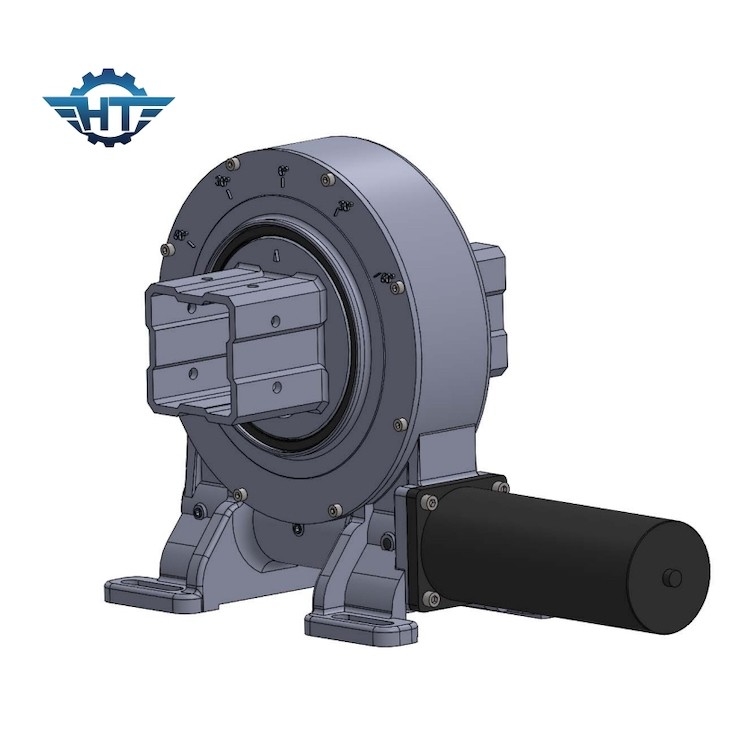

Düşük Bakım Güneş İzleyici Slew Drive 100rpm Yüksek Doğrulukla

Düşük Bakım Güneş İzleyici Slew Drive 100rpm Yüksek Doğrulukla
Düşük Bakım Güneş İzleyici Slew Drive 100rpm Yüksek Doğrulukla Düşük Bakım Güneş İzleyici Slew Drive 100rpm Yüksek Doğrulukla

Büyük resim :  Düşük Bakım Güneş İzleyici Slew Drive 100rpm Yüksek Doğrulukla

Ürün ayrıntıları:
Place of Origin: Changzhou
Marka adı: Hangtuo
Sertifika: CE, ISO9001
Model numarası: VE9"
Ödeme & teslimat koşulları:
Minimum Order Quantity: 1
Fiyat: 200~350 USD
Delivery Time: 7~15 days

Düşük Bakım Güneş İzleyici Slew Drive 100rpm Yüksek Doğrulukla

Açıklama
Ürün Türü: VE9 Dikey Çıkış Torku: 7320 Nm
Kesinlik: 0,15° Çalışma sıcaklığı: -40°C ile +120°C arası
Garanti: 5 yıl Hız sınırı: 0.1-100rpm
Koruma seviyesi: IP66 Malzeme: dökme demir
Vurgulamak:

100 rpm Solar Slew Drive

,

Düşük Bakımlı Güneş İzleyici Slew Drive

,

Yüksek hassasiyetli güneş sürüşü

Düşük Bakımlı Güneş İzleyici Yüksek Doğrulukla Slew Drive



Ürün Tanımı



Bir döngü sürücüsü veya döngü rulman sürücüsü olarak da bilinen bir döngü sürücüsü, merkezi bir eksen etrafında bir yükün kontrol altına alınan dönüşünü sağlamak için çeşitli uygulamalarda kullanılan mekanik bir bileşendir.Bu cihazlar genellikle endüstriyel makinelerde bulunur., güneş izleme sistemleri, rüzgar türbinleri, inşaat ekipmanları ve kontrol edilen ve hassas bir dönüşüm gerektiren diğer uygulamalar.

Aşağıda bir döner sürücünün bazı önemli özellikleri ve bileşenleri verilmiştir:

  • Ana Konut: Döner sürücü tipik olarak tüm iç bileşenleri içeren sağlam, kompakt bir konudan oluşur.Ev ağır yüklere ve çevresel koşullara dayanacak şekilde tasarlanmıştır.

  • Merkezi Eksen: Dönüş hareketinin merkezinde, genellikle solucan dişli olarak adlandırılan, dönme hareketi için ivme noktası olarak hizmet eden bir merkezi eksen vardır.

  • Düğme mekanizması: Dönüştürme motorunun temel işlevi, döner hareketi açısal harekete dönüştürmektir.Tipik olarak solucan vidalarından ve halka dişlilerinden oluşurSolucan vida, kontrol edilen dönüşü sağlayan halka dişli dişleriyle bağlantı kurar.

  • Sürüş Motoru: Dönüştürme motorunun dönüşünü kontrol etmek için, genellikle harici bir sürüş motoru takılır.

  • Lagrenler: Yüksek kaliteli lagrenler, bir dönme sürücüsünün önemli bileşenleridir.Bazı döner sürücüler, daha fazla istikrar sağlamak için birden fazla sıra rulman içerir.

  • Dükkanlar ve yağlama: İç kısımları toz, kir ve nemden korumak için, döner sürücüler dükkanlar ve dikişlerle donatılmıştır.Yıkımı azaltmak ve uzun süreli güvenilirliği sağlamak için uygun yağlama gereklidir.

  • Montaj Flens: Uygulamaya bağlı olarak, dönen sürücüyü çevreleyen yapıya güvenli bir şekilde bağlamak için bir montaj flens eklenebilir.

  • Çıkış Düğmesi: Bazı kaydırma sürücüleri, döndürülmesi gereken yükle bağlanan bir çıkış dişliye sahiptir.

Döner sürücüler ağır yükleri taşıyacak şekilde tasarlanmıştır ve dönüş üzerinde hassas bir kontrol sunar, bu da onları kontrol edilen hareket gerektiren çeşitli uygulamalar için ideal hale getirir.ve hem eksenel hem de radyal yükleri destekleme yeteneği, inşaat gibi endüstrilerde değerli bileşenler haline getirir., yenilenebilir enerji ve imalat.



Özellikleri



Bir Gezgin Sürücüsü Özetleri
Bir döngü sürücüsü veya döngü rulman sürücüsü olarak da bilinen bir döngü sürücüsü, merkezi bir eksen etrafında bir yükün kontrol altına alınan dönüşünü sağlamak için çeşitli uygulamalarda kullanılan mekanik bir bileşendir.Genellikle endüstriyel makinelerde bulunurlar., güneş izleme sistemleri, rüzgar türbinleri, inşaat ekipmanları ve kontrol edilen ve hassas bir dönüşüm gerektiren diğer uygulamalar.İşte bir kaydırma sürücüsünün ana özellikleri ve bileşenlerinin bir açıklaması:

Ana Konut
Döner sürücü tipik olarak tüm iç bileşenleri içeren sağlam, kompakt bir korumadan oluşur.

Merkezi Eksen
Dönüştürme hareketi için dönüm noktası olarak hizmet veren, genellikle solucan dişli olarak adlandırılan bir merkezi eksendir.

Düğüm Mekanizmi
Dönüştürme motorunun temel işlevi, döner hareketi açısal harekete dönüştürmektir.Solucan vida yüzük dişli dişleri ile ilişki, kontrol edilen dönüşü sağlar.

Sürücü Motoru
Dönüştürme motorunun dönüşünü kontrol etmek için genellikle harici bir tahrik motoru takılır.

Lageranlar
Yüksek kaliteli rulmanlar, döner bir sürücünün önemli bileşenleridir.Bazı döner sürücüler, daha fazla istikrar sağlamak için birden fazla sıra rulman içerir.

Mühürlemeler ve Yağlama
Dahili bileşenleri toz, kir ve nemden korumak için, dönen sürücüler mühürler ve dikişlerle donatılmıştır.

Montaj Flensleri
Uygulamaya bağlı olarak, dönen sürücüyü çevreleyen yapıya güvenli bir şekilde bağlamak için bir montaj flensleri eklenebilir.

Çıkış Donanımı
Bazı kaydırma sürücülerinde, döndürülmesi gereken yükle bağlantılı olan bir çıkış dişli vardır.

Döner sürücüler ağır yükleri taşıyacak şekilde tasarlanmıştır ve dönüş üzerinde hassas bir kontrol sunar, bu da onları kontrol edilen hareket gerektiren çeşitli uygulamalar için ideal hale getirir.ve hem eksenel hem de radyal yükleri destekleme yeteneği, inşaat gibi endüstrilerde değerli bileşenler haline getirir., yenilenebilir enerji ve imalat.



Teknik parametreler



Farklı boyutlardaki gezegenli vites redüktörleri için oranlar ve torklar

Gezegen dişli redüktörlerimiz, uygulamanız için çeşitli tork ve oran gereksinimlerini karşılayabilir. Bu ürünler% 40 verimlilik ile yüksek verimlidir ve hassasiyet oranı 0'a kadar ulaşır.150 veya daha az.

Bu redüktörlerin çalışma sıcaklıkları -40 ° C'den +120 ° C'ye kadar, kendiliğinden kilitlenir ve IP derecesi 66'ya kadar.

Burada sunduğumuz redüktörlerin bazı örnekleri. model, nominal çıkış tork, tutma tork, eğim tork, eksen yükü, radyal yük, oran, verimlilik, hassasiyet, IP,çalışma sıcaklığı, kendi kendine kilitlenme ve ağırlık aşağıdaki tablodadır.



Teknik parametreler





Model

Adlık çıkış tork (N.m)

Dayanım tork (kN.m)

Eğme tork (kN.m)

Eksenel yük (kN)

Radial yük (kN)

oranı

Verimlilik

Kesinlik

(Diploması)

IP

Çalışma Tep ((°C)

Kendini kilitleyen

Ağırlık (kg)

3'lük

806

9

5

22

15

31:1

% 40

≤0.15

66

-40+80

- Evet.

12 kg

5 inç

962

30

6

16

27

37:1

% 40

≤0.15

66

-40+80

- Evet.

18 kg

7 inç

7344

60

10

34

58

51:1

% 40

≤0.15

66

-40+80

- Evet.

32 kg

8 inç

8000

70

14

50

80

50:1

% 40

≤0.15

66

-40+80

- Evet.

28 kg

9 inç

8784

80

16

60

130

61:1

% 40

≤0.15

66

-40+80

- Evet.

52 kg

12 inç

11232

100

25

77

190

78:1

% 40

≤0.15

66

-40+80

- Evet.

65 kg

14 inç

12240

120

48

110

230

85:1

% 40

≤0.15

66

-40+80

- Evet.

88 kg

17 inç

14688

136

67

142

390

102:1

% 40

≤0.15

66

-40+80

- Evet.

135 kg

21"

18000

140

89

337

640

125:1

% 40

≤0.15

66

-40+80

- Evet.

192 kg

25 inç

21600

150

112

476

950

150:1

% 40

≤0.15

66

-40+80

- Evet.

251 kg



Başvurular



Dönüştürme sürücüleri, kontrol edilen rotasyonun, kesin konumlandırmanın ve yük taşıma kapasitesinin gerekli olduğu çeşitli endüstrilerde ve ekipmanlarda yaygın olarak kullanılır.Güneş panelleri ve dizileri güneşe doğru yönlendirmek için güneş izleme sistemlerinde önemli uygulamalar bulurlar.; rüzgar türbinlerinde, nakelle ve kanatların yönelimini kontrol etmek için; kazıcılar, vinçler ve beton pompaları gibi inşaat makinelerinde; tarım ekipmanlarında,Mesela hasat makineleri ve sulama sistemleri.; taşıyıcı sistemleri, malzeme yükleyicileri ve yığma makineleri; üretim ve işleme süreçlerinde döner masalar; gemi vinçleri, açık deniz sondaj platformları dahil olmak üzere deniz ve açık deniz ekipmanları,ve gemi konumlandırma sistemleri; yükseltilmiş alanlara erişim sağlamak için asansör platformları ve kova kamyonları; hem gelgit hem de dalga enerjisi sistemlerinde; uydu antenleri;Radyo ve televizyon yayın antenleri ve gözetleme kamera sistemleri; otomatik üretim süreçleri; radarlar, füze fırlatıcılar ve teleskoplar dahil olmak üzere askeri uygulamalarda; pervaneler ve dönen platformlar gibi eğlence parklarında gezintiler; ve son olarak,Astronomik gözlemevi ve teleskop, ağır madencilik ve taşçınma ekipmanları.

Bu örnekler, bu sürücülerin ne kadar çok yönlü olduklarını ve tüm o endüstrilerde ve tam dönüş ve kontrol gerektiren uygulamalarda ne kadar gerekli olduklarını açıkça göstermektedir.makinelerin verimli ve güvenli çalışması için.
