Ürün ayrıntıları:
|
| Garanti: | 5 yıl | Hız sınırı: | 0.1-100rpm |
|---|---|---|---|
| Çözünürlük: | 0,01° | Çıkış Torku: | 7320 Nm |
| Kesinlik: | 0,15° | Koruma seviyesi: | IP66 |
| Giriş Voltajı: | 24v | Motor: | Planet dişli kutusu |
| Vurgulamak: | Düşük Gürültülü Güneş İzleyici Slew Drive,Yüksek Verimlilikli Güneş İzleyici Slew Drive,Dayanıklı Çalışan Güneş Çatlak Sürücü |
||

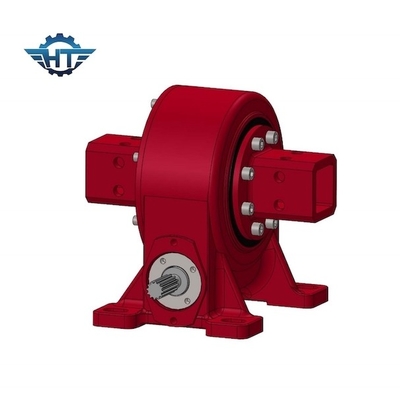

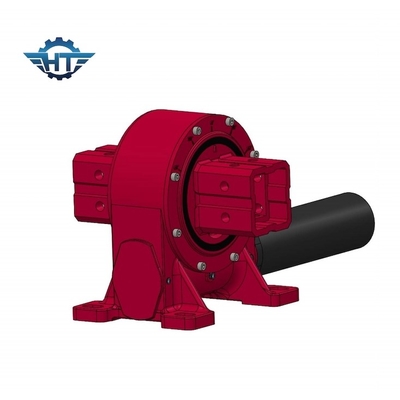

Geniş sıcaklık aralığı ile hassas tasarlanmış güneş izleyici sürüşü
Ürün Tanımı
Bir döngü sürücüsü veya döngü taşıyıcı sürücüsü olarak da bilinen bir döngü sürücüsü, merkezi bir eksen etrafında kontrol edilen dönüşü kolaylaştırmak için tasarlanmış mekanik bir bileşendir.Kontrollü ve hassas rotasyon hareketinin çok önemli olduğu çeşitli uygulamalarda kullanılır. İşte döner sürücülerin ayrıntılı bir açıklaması:
1. Ana bileşenleri
Ev: Kaydırıcı sürücüler, tüm iç bileşenleri içeren sağlam bir evden oluşur. Bu ev ağır yüklere ve sert çevre koşullarına dayanacak şekilde tasarlanmıştır.
Merkezi Eksen (Kürt Düğmesi): Dönüştürme sürüşünün merkezinde, genellikle kurt dişli olarak adlandırılan bir merkezi eksen vardır. Dönüş hareketinin ivme noktası olarak hizmet eder.
Düğme mekanizması: Dönüştürme motorunun temel işlevi, döner hareketi açısal harekete dönüştürmektir.Tipik olarak solucan vidalarından ve halka dişlilerinden oluşurSolucan vidaları, kontrol edilen dönüşü sağlayan halka dişlilerinin dişleriyle bağlantılıdır.
Sürüş Motoru: Sürüş motorunun dönüşünü kontrol etmek için genellikle harici bir sürüş motoru takılır.
2Lageranlar:
Dönüştürme motorları, destek sağlayan ve sürtünmeyi azaltan yüksek kaliteli rulmanlara sahiptir.Bazı döner sürücüler, daha fazla istikrar sağlamak için birden fazla sıra rulman içerir.
3Dükkan ve yağlama:
Dahili bileşenleri toz, kir ve nemden korumak için, dönen sürücüler mühürler ve dikişlerle donatılmıştır..
4Montaj flensleri:
Uygulamaya bağlı olarak, dönen sürücüyü çevreleyen yapıya güvenli bir şekilde bağlamak için bir montaj flensleri eklenebilir.
5Çıkış Donanımı:
Bazı kaydırma sürücülerinde, döndürülmesi gereken yükle bağlantılı olan bir çıkış dişli vardır.
6Özellikleri:
Kaydırma sürücüleri yüksek yük taşıma kapasitesi, kompakt tasarımı, hassas konumlandırması ve sürekli 360 derece dönüş yeteneği ile bilinir.ve hem eksenel hem de radyal yükleri taşıyacak kadar çok yönlüdür.
7Uygulamalar:
Kaydırma sürücüleri, güneş izleme sistemleri, rüzgar türbinleri, inşaat ekipmanları, tarım makineleri, deniz uygulamaları, malzeme taşımacılığı,Ve daha fazlası..
8- Özelleştirme:
Kaydırma sürücüleri, dişli oranları, çıkış tork ve montaj yapılandırmaları da dahil olmak üzere belirli uygulama gereksinimlerini karşılamak için özelleştirilebilir.
9Çevreye karşı direnç:
Birçok döngü sürücüsü, aşırı sıcaklıklar, nem ve koroziv ortamlar gibi sert çevre koşullarına dayanacak şekilde tasarlanmıştır.
Döner sürücüler, kontrol edilen dönme ve hassas konumlandırma gerektiren endüstrilerde çok yönlülüğü, dayanıklılığı,ve ağır yükleri kaldırma yeteneği onları çeşitli uygulamalarda değerli kılar., makine ve ekipmanların verimliliğine ve güvenilirliğine katkıda bulunur.
Teknik parametreler
Gezegen Redüktörlerinin Parametrik Özetleri
Gezegen Redüktörü, hızı azaltmak ve tork artırmak için birden fazla vites tekerleğini döndürerek çalışan bir çeşit vites kutusudur.Aşağıdaki tabloda gezegen redüktörünün her modelinin ayrıntıları gösterilmektedir., nominal çıkış tork, tutma tork, eğim tork, aksel yük, radyal yük, oran, verimlilik, hassasiyet, IP, çalışma sıcaklığı, kendi kendine kilitleme ve ağırlık dahil.
|
Model |
Adlık çıkış tork (N.m) |
Dayanım tork (kN.m) |
Eğme tork (kN.m) |
Eksenel yük (kN) |
Radial yük (kN) |
oranı |
Verimlilik |
Kesinlik (Diploması) |
IP |
Çalışma Tep ((°C) |
Kendini kilitleyen |
Ağırlık (kg) |
|
3'lük |
806 |
9 |
5 |
22 |
15 |
31:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
12 kg |
|
5 inç |
962 |
30 |
6 |
16 |
27 |
37:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
18 kg |
|
7 inç |
7344 |
60 |
10 |
34 |
58 |
51:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
32 kg |
|
8 inç |
8000 |
70 |
14 |
50 |
80 |
50:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
28 kg |
|
9 inç |
8784 |
80 |
16 |
60 |
130 |
61:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
52 kg |
|
12 inç |
11232 |
100 |
25 |
77 |
190 |
78:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
65 kg |
|
14 inç |
12240 |
120 |
48 |
110 |
230 |
85:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
88 kg |
|
17 inç |
14688 |
136 |
67 |
142 |
390 |
102:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
192 kg |
|
25 inç |
21600 |
150 |
112 |
476 |
950 |
150:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
251 kg |
Yukarıdaki veriler, gezegen redüktörlerinin oldukça çeşitli özelliklere sahip olduğunu ve çeşitli senaryolarda uygulanabileceğini göstermektedir.İyi hassasiyet ve güvenilir sertlik, geniş çapta uygulanabilir hale getirir.
Destek ve Hizmetler
Güneş İzleyici Slew Drive Teknik Destek ve Hizmetler
Solar Tracker'da, başarılı bir ürünün anahtarının kullanıcılara mümkün olan en iyi teknik desteği ve hizmetleri sağlamaktır.Hedefimiz müşterilerimizin en yüksek düzeyde teknik destek ve hizmet almasını sağlamaktır..
Solar Tracker Slew Drive ürünümüz için çeşitli teknik destek ve hizmetler sunuyoruz. Bunlar şunlardır:
Telefonla veya e-posta yoluyla teknik destek.
Çevrimiçi teknik destek ve sorun giderme.
Bakım ve onarım hizmetleri.
Yedek parçalar.
Herhangi bir sorunuz varsa veya Güneş İzleyici Slew Drive'ımızla ilgili herhangi bir yardıma ihtiyacınız varsa, lütfen bizimle iletişime geçin ve deneyimli teknisyenler ekibimiz size yardımcı olmaktan mutluluk duyacaktır.
Ambalaj ve Nakliye
Güneş İzleyici Slew Drive Ambalaj ve Nakliye
Güneş İzleyici Slew Drive, koruma sağlamak için iç köpük veya kartonlu güçlü bir plywoon kutusuna paketlenmiştir.Daha sonra kurye veya hava yoluyla müşterinin belirlediği teslimat adresine gönderilir..
