Ürün ayrıntıları:
|
| Giriş Voltajı: | 24v | Koruma seviyesi: | IP66 |
|---|---|---|---|
| Garanti: | 5 yıl | Uygulama: | PV Güneş Takip Sistemi |
| Gürültü seviyesi: | ≤50dB | Ürün Adı: | Güneş Takip Cihazı Döner Tahrik |
| Ağırlık: | 23 kilo | Çalışma sıcaklığı: | -40°C ile +120°C arası |
| Vurgulamak: | RS485 Arayüz Güneş Çekme Sürücüsü,24V Güneş İzleyici Slew Drive,PV güneş izleme Slew Drive |
||

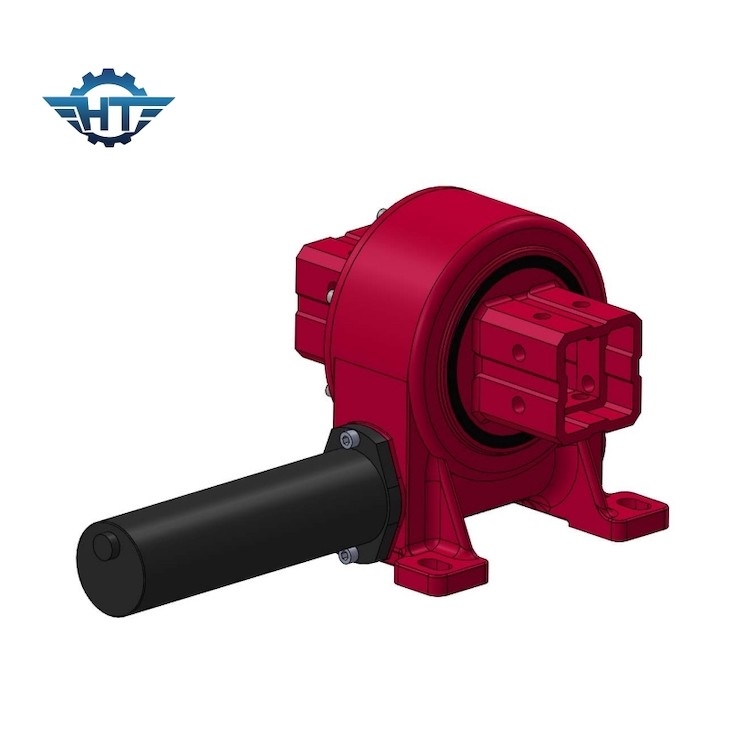

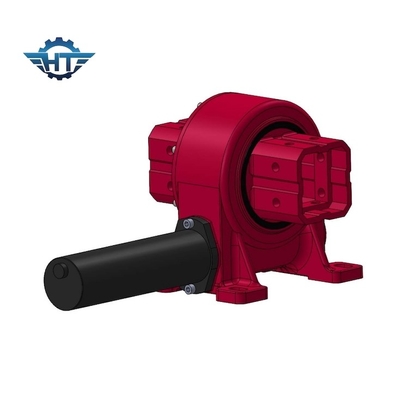

Gelişmiş Güneş İzleme Sistemi 3600 ppr çözünürlük ve RS485 arayüzü ile
Ürün Tanımı
Bir döngü sürücüsü veya döngü rulman sürücüsü olarak da bilinen bir döngü sürücüsü, merkezi bir eksen etrafında bir yükün kontrol altına alınan dönüşünü sağlamak için çeşitli uygulamalarda kullanılan mekanik bir bileşendir.Bu cihazlar genellikle endüstriyel makinelerde bulunur., güneş izleme sistemleri, rüzgar türbinleri, inşaat ekipmanları ve kontrol edilen ve hassas bir dönüşüm gerektiren diğer uygulamalar.
Aşağıda bir döner sürücünün temel özelliklerinin ve bileşenlerinin açıklaması veriliyor:
Ana Konut: Döner sürücü tipik olarak tüm iç bileşenleri içeren sağlam, kompakt bir konudan oluşur.Ev ağır yüklere ve çevresel koşullara dayanacak şekilde tasarlanmıştır.
Merkezi Eksen: Dönüş hareketinin merkezinde, genellikle solucan dişli olarak adlandırılan, dönme hareketi için ivme noktası olarak hizmet eden bir merkezi eksen vardır.
Düğme mekanizması: Dönüştürme motorunun temel işlevi, döner hareketi açısal harekete dönüştürmektir.Tipik olarak solucan vidalarından ve halka dişlilerinden oluşurSolucan vida, kontrol edilen dönüşü sağlayan halka dişli dişleriyle bağlantı kurar.
Sürüş Motoru: Dönüştürme motorunun dönüşünü kontrol etmek için, genellikle harici bir sürüş motoru takılır.
Lagrenler: Yüksek kaliteli lagrenler, bir dönme sürücüsünün önemli bileşenleridir.Bazı döner sürücüler, daha fazla istikrar sağlamak için birden fazla sıra rulman içerir.
Dükkanlar ve yağlama: İç kısımları toz, kir ve nemden korumak için, döner sürücüler dükkanlar ve dikişlerle donatılmıştır.Yıkımı azaltmak ve uzun süreli güvenilirliği sağlamak için uygun yağlama gereklidir.
Montaj Flens: Uygulamaya bağlı olarak, dönen sürücüyü çevreleyen yapıya güvenli bir şekilde bağlamak için bir montaj flens eklenebilir.
Çıkış Düğmesi: Bazı kaydırma sürücüleri, döndürülmesi gereken yükle bağlanan bir çıkış dişliye sahiptir.
Döner sürücüler ağır yükleri taşıyacak şekilde tasarlanmıştır ve dönüş üzerinde hassas bir kontrol sunar, bu da onları kontrol edilen hareket gerektiren çeşitli uygulamalar için ideal hale getirir.ve hem eksenel hem de radyal yükleri destekleme yeteneği, inşaat gibi endüstrilerde değerli bileşenler haline getirir., yenilenebilir enerji ve imalat.
Teknik parametreler
Aşağıda mevcut olan çeşitli redüksiyon modellerinin kısa bir açıklaması veriliyor:
|
Model |
Adlık çıkış tork (N.m) |
Dayanım tork (kN.m) |
Eğme tork (kN.m) |
Eksenel yük (kN) |
Radial yük (kN) |
oranı |
Verimlilik |
Kesinlik (Diploması) |
IP |
Çalışma Tep ((°C) |
Kendini kilitleyen |
Ağırlık (kg) |
|
3'lük |
806 |
9 |
5 |
22 |
15 |
31:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
12 kg |
|
5 inç |
962 |
30 |
6 |
16 |
27 |
37:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
18 kg |
|
7 inç |
7344 |
60 |
10 |
34 |
58 |
51:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
32 kg |
|
8 inç |
8000 |
70 |
14 |
50 |
80 |
50:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
28 kg |
|
9 inç |
8784 |
80 |
16 |
60 |
130 |
61:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
52 kg |
|
12 inç |
11232 |
100 |
25 |
77 |
190 |
78:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
65 kg |
|
14 inç |
12240 |
120 |
48 |
110 |
230 |
85:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
88 kg |
|
17 inç |
14688 |
136 |
67 |
142 |
390 |
102:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
192 kg |
|
25 inç |
21600 |
150 |
112 |
476 |
950 |
150:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
251 kg |
Başvurular
Dönüştürme sürücüleri, kontrol edilen rotasyonun, kesin konumlandırmanın ve yük taşıma kapasitesinin verimli çalışma için gerekli olduğu çeşitli endüstrilerde ve uygulamalarda yaygın olarak kullanılır.Güneş izleme sistemlerinden rüzgar türbinlerine kadar, inşaat ekipmanları ve döner masalar, dönen sürücüler çeşitli bileşenlerin hassas kontrolünü sağlar.Deniz ve açık deniz ekipmanları, hava çalışma platformları, yenilenebilir enerji sistemleri, uydu antenleri, yayın sistemleri, gözetleme sistemleri, otomatik üretim süreçleri, savunma ve uzay uygulamaları,Eğlence parkı gezileri, teleskoplar ve madencilik ve taş ocağı ekipmanları.
Döner sürücülerin çok yönlülüğü ve çok çeşitli uygulamalarda önemleri eşsizdir.Çevirme sürücüler, çeşitli bileşenlerin verimli hareketini ve kesin konumlandırılmasını sağlar, çeşitli endüstrilerde güvenli ve verimli çalışmayı sağlar.
Destek ve Hizmetler
Güneş İzleyici Slew Drive Teknik Desteği ve Hizmetleri
Deneyimli mühendisler ekibimiz sorunları belirlemenize ve karşılaştığınız sorunlara çözümler sunmanıza yardımcı olacaktır.Düzenli önleyici bakımdan acil onarımlara ve değiştirmelere kadar.
Müşterilerimiz için teknik destek ve hizmetler sunuyoruz, sorularınızı ve endişelerinizi yanıtlamak için her zaman hazır olan özel bir profesyonel ekibiyle.Ekibimiz çok iyi eğitilmiş ve güneş izleyici sürüş teknolojisinin tüm yönlerini biliyor., ve sisteminizin en iyi durumda çalışmasını sağlamak için size gereken tavsiyeleri ve uzmanlığı sağlayabilir.
Ayrıca özel kurulum önerisi ve sorun giderme de dahil olmak üzere özel hizmetler sunuyoruz.Ekibimiz, sisteminizdeki potansiyel zayıf noktaları belirlemek ve optimal performansı sağlamak için özel çözümler sunmak için sizinle birlikte çalışabilir..
Teknik desteğimiz ve hizmetlerimiz size Solar Tracker Slew Drive ürününüzle mümkün olan en iyi deneyimi sunmak için tasarlanmıştır.Lütfen bizimle iletişime geçmekten çekinmeyin..
Ambalaj ve Nakliye
Solar Tracker Slew Drive ambalaj ve nakliye şunları içerir:
Yüksek kaliteli ambalaj malzemesi, hava kabarcık sarğısı, küçülme sarğısı ve köpük yastığı.
Ürün güvenli bir şekilde koruyucu bir kutuda mühürlenecektir.
Ürün bir izleme numarasıyla etiketlenecek ve belirtilen adrese gönderilecektir.
