Ürün ayrıntıları:
|
kodlayıcı: | İsteğe bağlı | Uygulama: | Güneş Takip Sistemi |
---|---|---|---|
Hız sınırı: | 0.1-1 rpm | Kesinlik: | 0,15° |
Çalışma sıcaklığı: | -40°C ile +120°C arası | Ürün Adı: | Güneş Takip Cihazı Döner Tahrik |
tork: | 7320 Nm | Giriş Voltajı: | 24v |
Vurgulamak: | Hızlı yanıt veren Güneş İzleyici Slew Drive,Endüstriyel için Güneş İzleyici Sürücü,1 rpm Güneş İzleyici |

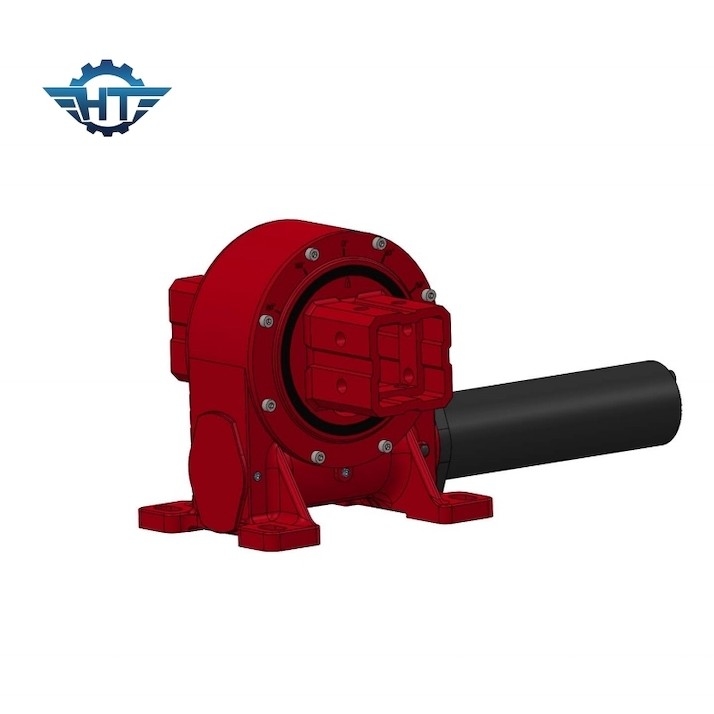

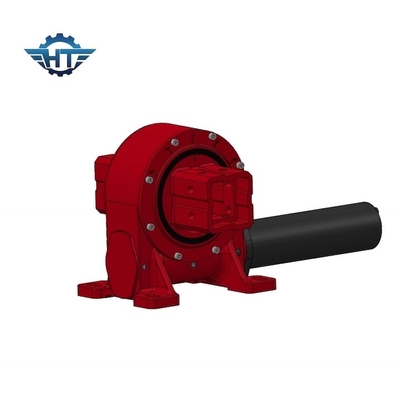

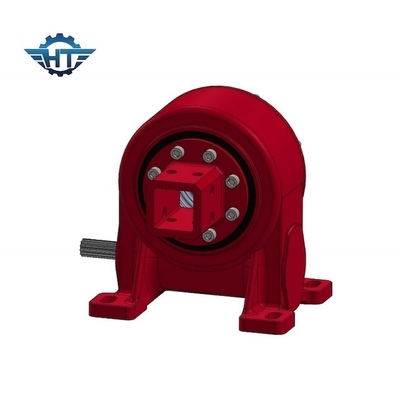

0.01° Yüksek çözünürlüklü IP66 Güneş İzleyici Döner Sürücü
Ürün Tanımı
Bir döngü sürücüsü veya döngü rulman sürücüsü olarak da bilinen bir döngü sürücüsü, merkezi bir eksen etrafında bir yükün kontrol altına alınan dönüşünü sağlamak için çeşitli uygulamalarda kullanılan mekanik bir bileşendir.Bu cihazlar kontrol edilen hareket için güvenilir ve sağlam bir çözüm sağlar, ve genellikle endüstriyel makinelerde, güneş izleme sistemlerinde, rüzgar türbinlerinde, inşaat ekipmanlarında ve hassas dönüş gerektiren diğer uygulamalarda bulunur.Döner sürücü tipik olarak sağlam bir, yoğun yüklere ve çevresel koşullara dayanacak şekilde tasarlanmış tüm iç bileşenleri içeren kompakt bir ev.Genellikle solucan malzemesi olarak adlandırılır., dönme hareketi için ivme noktası olarak hizmet eder ve yükü döndürmek için gereken tork ve gücü sağlayan harici bir tahrik motoruna bağlıdır.ve yağlama döner sürücünün ayrılmaz bileşenleridirBantlar, verimli dönüş için destek sağlar ve sürtünmeyi azaltırken, mühürler ve yağlamalar iç bileşenleri toz, kir ve nemden korur.ve uzun vadeli güvenilirliği sağlamakUygulamaya bağlı olarak, döner sürücüler, aygıtı çevreleyen yapıya güvenli bir şekilde bağlamak için bir montaj flensini ve dönüş gerektiren yükü bağlamak için bir çıkış dişlilerini içerebilir.Çevrimiçi uygulamalarda çeşitli avantajlar sunar.Dayanıklılıkları, dayanıklılıkları,ve hem eksenel hem de radyal yükleri destekleme yeteneği, inşaat gibi endüstrilerde özellikle değerlidir., yenilenebilir enerji ve imalat.
Teknik parametreler
Otomatik şanzıman sistemlerinde yaygın olarak kullanılan gezegen redüktörleri, tork arttırırken bir motorun hızını azaltmak için kullanılan mekanik bir cihazdır.Yukarıdaki tablo nominal çıkış tork gösterir, tutma tork, eğim tork, aksel yük, radyal yük, oran, verimlilik, hassasiyet, IP koruması, çalışma sıcaklığı, kendi kendine kilitlenme özelliği,ve çeşitli boyutlardaki gezegenli azaltıcılar için ağırlık bilgileri.
Model |
Adlık çıkış tork (N.m) |
Dayanım tork (kN.m) |
Eğme tork (kN.m) |
Eksenel yük (kN) |
Radial yük (kN) |
oranı |
Verimlilik |
Kesinlik (Diploması) |
IP |
Çalışma Tep ((°C) |
Kendini kilitleyen |
Ağırlık (kg) |
3'lük |
806 |
9 |
5 |
22 |
15 |
31:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
12 kg |
5 inç |
962 |
30 |
6 |
16 |
27 |
37:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
18 kg |
7 inç |
7344 |
60 |
10 |
34 |
58 |
51:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
32 kg |
8 inç |
8000 |
70 |
14 |
50 |
80 |
50:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
28 kg |
9 inç |
8784 |
80 |
16 |
60 |
130 |
61:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
52 kg |
12 inç |
11232 |
100 |
25 |
77 |
190 |
78:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
65 kg |
14 inç |
12240 |
120 |
48 |
110 |
230 |
85:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
88 kg |
17 inç |
14688 |
136 |
67 |
142 |
390 |
102:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
135 kg |
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
192 kg |
25 inç |
21600 |
150 |
112 |
476 |
950 |
150:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
251 kg |
Özetlemek gerekirse, tartışılan gezegen redüktörlerinin özellikleri boyutlarına bağlı olarak büyük ölçüde değişir.,Ve geniş bir sıcaklık aralığı.
Başvurular
Dönüşüm sürücüleri, kontrol edilen rotasyonun, kesin konumlandırmanın ve yük taşıma kapasitesinin gerekli olduğu çok çeşitli endüstrilerde ve ekipmanlarda uygulanmaktadır.Sadece esnek ve sağlam değiller., ancak aynı zamanda ekipmanların ve bileşenlerin kesin konumlandırılmasını ve döndürülmesini sağlayabilir.
Güneş İzleme Sistemleri: Güneş panelleri ve dizileri gün boyunca güneşe doğru yönlendirmek için güneş izleme sistemlerinde yayılmış sürücüler yaygın olarak kullanılır.Güneş enerjisi üretiminin enerji yakalama ve verimliliğinin en üst düzeye çıkarılması.
Rüzgar Türbinleri: Rüzgar türbinlerinde, nacelle ve kanatların yönelimini kontrol etmek için kullanılırlar.Rüzgar türbini rüzgar enerjisini etkili bir şekilde kullanmasına izin vermek için, rüzgarın baskın yönüne bakarak.
İnşaat Ekipmanı: Kaydırma sürücüleri, dalga, kol veya kova dönüşünün kesin kontrolünü sağlamak için kazıcılar, vinçler ve beton pompaları gibi inşaat makinelerinde kullanılır.
Tarım Makineleri: Kombine makineleri ve sulama sistemleri de dahil olmak üzere tarım ekipmanları, çeşitli bileşenlerin hareketini ve konumunu kontrol etmek için genellikle döner sürücüler kullanır.
Malzeme Taşıma: Taşıyıcı sistemleri, malzeme yükleyicileri ve yığıcılar, taşıyıcı kemerlerin ve diğer ekipmanların hareketini ve konumunu kontrol etmek için döner sürücüler kullanır.
Döner Masalar: Üretim ve işleme uygulamalarında, işleme süreçleri sırasında iş parçasının hassas indekslenmesini ve konumlandırılmasını sağlamak için döner masalarda döner sürücüler kullanılır.
Denizcilik ve Offshore Ekipmanı: Dönüştürme sürücüleri, donanımların ve yüklerin dönüşünü kontrol etmek için gemi vinçlerinde, açık deniz sondaj platformlarında ve gemi konumlandırma sistemlerinde kullanılır.
Havadan Çalışma Platformları: Asansör platformları ve kova kamyonları, çalışma platformunun hareketini ve konumunu kontrol etmek için kaydırma sürücüleri kullanır ve yükseltilmiş alanlara erişim sağlar.
Yenilenebilir Enerji: Rüzgar ve güneş enerjisi uygulamalarına ek olarak, enerji yakalama cihazlarının yönelimini kontrol etmek için gelgit ve dalga enerji sistemlerinde dönen sürücüler kullanılır.
Uydu antenleri: Döner sürücüler, yörüngedeki uydularla iletişimi sürdürmek için uydu antenlerinin hassas bir şekilde doğrulanmasını ve izlenmesini sağlar.
Yayın ve İzleme: Anten veya kamera hareketlerini kontrol etmek için radyo ve televizyon yayın antenlerinde ve gözetim kamera sistemlerinde kullanılırlar.
Otomatik Üretim: Keskin dönüş hareketi ve konumlandırma gerektiren çeşitli otomatik üretim süreçlerinde kaydırma sürücüleri rol oynar.
Savunma ve Havacılık: Askeri ve havacılık uygulamalarında, ekipmanların yönelimlerini kontrol etmek için radar sistemlerinde, füze fırlatıcılarında ve teleskoplarda kullanılırlar.
Eğlence Endüstrisi: Eğlence parklarında Ferris tekerlekleri ve tema parklarında dönen platformlar da dahil olmak üzere sürükleyici sürücüler eğlence parklarında bulunabilir.
Teleskoplar ve Gözlemevi: Astronomik gözlemevi ve teleskoplar gök cisimlerinin kesin konumlandırılması ve takip edilmesi için döner sürücüler kullanır.
Madencilik ve Madencilik Ekipmanı: Ekipmanların hareketini kontrol etmek için kova tekerlekli kazma makineleri ve yığma-geri alma makineleri gibi ağır madencilik ekipmanlarında kaydırma sürücüleri kullanılır.
Bu örnekler, döner sürücülerin çok yönlülüğünü ve çeşitli endüstrilerde ve uygulamalarda hassas bir kontrol sağlamakta önemlerini vurgular.
