Ürün ayrıntıları:
|
| Gürültü seviyesi: | ≤50dB | Ürün Adı: | Güneş Takip Cihazı Döner Tahrik |
|---|---|---|---|
| Yapı: | Solucan ve aletler | Koruma: | IP66 |
| Ağırlık: | 65 kilo | Garanti: | 5 yıl |
| Çözünürlük: | 0,01° | Motor: | 24v |
| Vurgulamak: | Soluk ve takımlar Güneş Slew Drive,Döngü Kontrolü Güneş İzleyici Sürücü,IP66 ile Güneş Slew Drive |
||

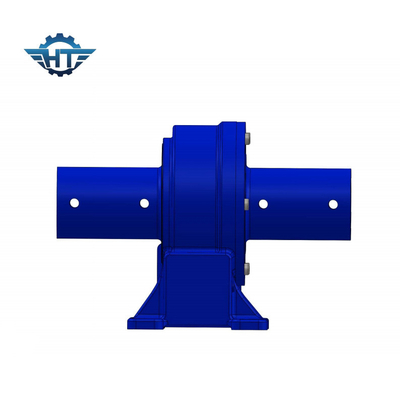

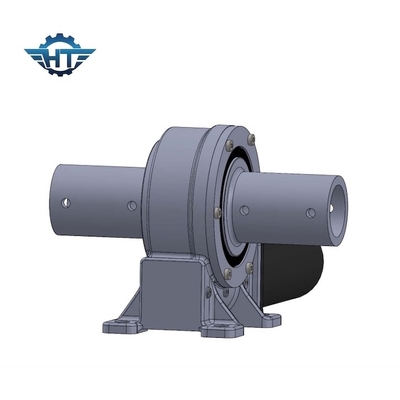

Hız ve Döngü Kontrolü IP66 Koruması ile Güneş İzleyici Slew Drive
Ürün Tanımı
Bir döngü sürücüsü veya döngü rulman sürücüsü olarak da bilinen bir döngü sürücüsü, merkezi bir eksen etrafında bir yükün kontrol altına alınan dönüşünü sağlamak için çeşitli uygulamalarda kullanılan mekanik bir bileşendir.Bu cihazlar genellikle endüstriyel makinelerde bulunur., güneş izleme sistemleri, rüzgar türbinleri, inşaat ekipmanları ve kontrol edilen ve hassas bir dönüşüm gerektiren diğer uygulamalar.
Aşağıda bir döner sürücünün temel özelliklerinin ve bileşenlerinin açıklaması veriliyor:
Ana Konut: Döner sürücü tipik olarak tüm iç bileşenleri içeren sağlam, kompakt bir konudan oluşur.Ev ağır yüklere ve çevresel koşullara dayanacak şekilde tasarlanmıştır.
Merkezi Eksen: Dönüş hareketinin merkezinde, genellikle solucan dişli olarak adlandırılan, dönme hareketi için ivme noktası olarak hizmet eden bir merkezi eksen vardır.
Düğme mekanizması: Dönüştürme motorunun temel işlevi, döner hareketi açısal harekete dönüştürmektir.Tipik olarak solucan vidalarından ve halka dişlilerinden oluşurSolucan vida, kontrol edilen dönüşü sağlayan halka dişli dişleriyle bağlantı kurar.
Sürüş Motoru: Dönüştürme motorunun dönüşünü kontrol etmek için, genellikle harici bir sürüş motoru takılır.
Lagrenler: Yüksek kaliteli lagrenler, bir dönme sürücüsünün önemli bileşenleridir.Bazı döner sürücüler, daha fazla istikrar sağlamak için birden fazla sıra rulman içerir.
Dükkanlar ve yağlama: İç kısımları toz, kir ve nemden korumak için, döner sürücüler dükkanlar ve dikişlerle donatılmıştır.Yıkımı azaltmak ve uzun süreli güvenilirliği sağlamak için uygun yağlama gereklidir.
Montaj Flens: Uygulamaya bağlı olarak, dönen sürücüyü çevreleyen yapıya güvenli bir şekilde bağlamak için bir montaj flens eklenebilir.
Çıkış Düğmesi: Bazı kaydırma sürücüleri, döndürülmesi gereken yükle bağlanan bir çıkış dişliye sahiptir.
Döner sürücüler ağır yükleri taşıyacak şekilde tasarlanmıştır ve dönüş üzerinde hassas bir kontrol sunar, bu da onları kontrol edilen hareket gerektiren çeşitli uygulamalar için ideal hale getirir.ve hem eksenel hem de radyal yükleri destekleme yeteneği, inşaat gibi endüstrilerde değerli bileşenler haline getirir., yenilenebilir enerji ve imalat.
Teknik parametreler
|
Model |
Adlık çıkış tork (N.m) |
Dayanım tork (kN.m) |
Eğme tork (kN.m) |
Eksenel yük (kN) |
Radial yük (kN) |
oranı |
Verimlilik |
Kesinlik (Diploması) |
IP |
Çalışma Tep ((°C) |
Kendini kilitleyen |
Ağırlık (kg) |
|
3'lük |
806 |
9 |
5 |
22 |
15 |
31:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
12 kg |
|
5 inç |
962 |
30 |
6 |
16 |
27 |
37:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
18 kg |
|
7 inç |
7344 |
60 |
10 |
34 |
58 |
51:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
32 kg |
|
8 inç |
8000 |
70 |
14 |
50 |
80 |
50:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
28 kg |
|
9 inç |
8784 |
80 |
16 |
60 |
130 |
61:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
52 kg |
|
12 inç |
11232 |
100 |
25 |
77 |
190 |
78:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
65 kg |
|
14 inç |
12240 |
120 |
48 |
110 |
230 |
85:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
88 kg |
|
17 inç |
14688 |
136 |
67 |
142 |
390 |
102:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
192 kg |
|
25 inç |
21600 |
150 |
112 |
476 |
950 |
150:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
251 kg |
Başvurular
Dönüşüm sürücüleri, kontrol edilen rotasyonun, kesin konumlandırmanın ve yük taşıma kapasitesinin gerekli olduğu çok çeşitli endüstrilerde ve ekipmanlarda uygulanmaktadır.İşte dönen sürücülerin bazı yaygın uygulamaları:
Güneş İzleme Sistemleri: Güneş panelleri ve dizileri gün boyunca güneşe doğru yönlendirmek için güneş izleme sistemlerinde geniş çapta kullanılır.Güneş enerjisi üretiminin enerji yakalama ve verimliliğinin en üst düzeye çıkarılması.
Rüzgar Türbinleri: Rüzgar türbinlerinde, nacelle ve kanatların yönelimini kontrol etmek için kullanılırlar.Rüzgar türbini rüzgar enerjisini etkili bir şekilde kullanmasına izin vermek için, rüzgarın baskın yönüne bakarak.
İnşaat Ekipmanı: Kaydırma sürücüleri, dalga, kol veya kova dönüşünün kesin kontrolünü sağlamak için kazıcılar, vinçler ve beton pompaları gibi inşaat makinelerinde kullanılır.
Tarım Makineleri: Kombine makineleri ve sulama sistemleri de dahil olmak üzere tarım ekipmanları, çeşitli bileşenlerin hareketini ve konumunu kontrol etmek için genellikle döner sürücüler kullanır.
Malzeme Taşıma: Taşıyıcı sistemleri, malzeme yükleyicileri ve yığıcılar, taşıyıcı kemerlerin ve diğer ekipmanların hareketini ve konumunu kontrol etmek için döner sürücüler kullanır.
Döner Masalar: Üretim ve işleme uygulamalarında, işleme süreçleri sırasında iş parçasının hassas indekslenmesini ve konumlandırılmasını sağlamak için döner masalarda döner sürücüler kullanılır.
Denizcilik ve Offshore Ekipmanı: Dönüştürme sürücüleri, donanımların ve yüklerin dönüşünü kontrol etmek için gemi vinçlerinde, açık deniz sondaj platformlarında ve gemi konumlandırma sistemlerinde kullanılır.
Havadan Çalışma Platformları: Asansör platformları ve kova kamyonları, çalışma platformunun hareketini ve konumunu kontrol etmek için kaydırma sürücüleri kullanır ve yükseltilmiş alanlara erişim sağlar.
Yenilenebilir Enerji: Rüzgar ve güneş enerjisi uygulamalarına ek olarak, enerji yakalama cihazlarının yönelimini kontrol etmek için gelgit ve dalga enerji sistemlerinde dönen sürücüler kullanılır.
Uydu antenleri: Döner sürücüler, yörüngedeki uydularla iletişimi sürdürmek için uydu antenlerinin hassas bir şekilde doğrulanmasını ve izlenmesini sağlar.
Yayın ve İzleme: Anten veya kamera hareketini kontrol etmek için radyo ve televizyon yayın antenlerinde ve gözetim kamera sistemlerinde kullanılırlar.
Otomatik Üretim: Keskin dönüş hareketi ve konumlandırma gerektiren çeşitli otomatik üretim süreçlerinde kaydırma sürücüleri rol oynar.
Savunma ve Havacılık: Askeri ve havacılık uygulamalarında, ekipmanların yönelimini kontrol etmek için radar sistemlerinde, füze fırlatıcılarında ve teleskoplarda kullanılırlar.
Eğlence Endüstrisi: Eğlence parklarında Ferris tekerlekleri ve tema parklarında dönen platformlar da dahil olmak üzere sürükleyici sürücüler eğlence parklarında bulunabilir.
Teleskoplar ve Gözlemevi: Astronomik gözlemevi ve teleskoplar gök cisimlerinin kesin konumlandırılması ve takip edilmesi için döner sürücüler kullanır.
Madencilik ve Madencilik Ekipmanı: Ekipmanların hareketini kontrol etmek için kova tekerlekli kazma makineleri ve yığma-geri alma makineleri gibi ağır madencilik ekipmanlarında kaydırma sürücüleri kullanılır.
These examples highlight the versatility of slewing drives and their importance in a wide range of industries and applications where rotational motion and precise control are crucial for efficient and safe operation.
Güneş İzleyici Slew Drive Ambalaj ve Nakliye
Güneş İzleyici Slew Drive, nakliye sırasında hasar görmemesi için güvenli bir kutuya paketlenmiştir.
Kutu daha sonra nakliye için daha büyük bir kontrplak kutuya yerleştirilir.
Kutu daha sonra bantlanır ve nakliye için etiketlenir.
Paket daha sonra müşterinin adresine gönderilir.
