Ürün ayrıntıları:
|
| Çıkış Torku: | 7320 Nm | Giriş Voltajı: | 24v |
|---|---|---|---|
| Gürültü seviyesi: | ≤50dB | Garanti: | 5 yıl |
| Hız sınırı: | 0.1-100rpm | Çözünürlük: | 0,01° |
| Çalışma sıcaklığı: | -40°C ile +120°C arası | Uygulama: | PV Takip Sistemi |
| Vurgulamak: | Güneş Değiştirme Sürücüsü,PV Takip Solar Slew Drive,Yüksek çıkış torklu güneş izleyici sürücüsü |
||

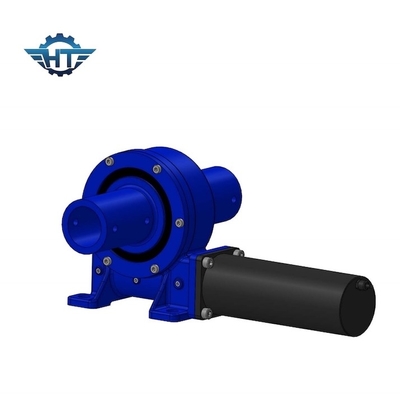

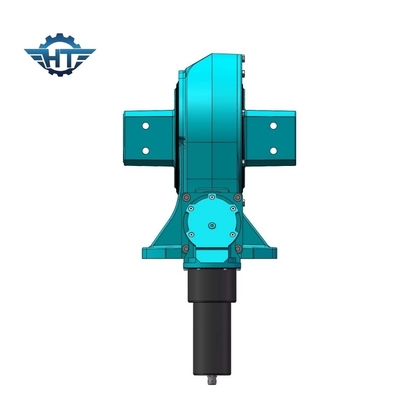

0.1° Yüksek çıkış torklu PV izleme uygulamaları için hassasiyetli kaydırma sürücüsü
Ürün Tanımı
Bir döngü sürücüsü veya döngü rulman sürücüsü olarak da bilinen bir döngü sürücüsü, merkezi bir eksen etrafında bir yükün kontrol altına alınan dönüşünü sağlamak için çeşitli uygulamalarda kullanılan mekanik bir bileşendir.Bu cihazlar genellikle endüstriyel makinelerde bulunur., güneş izleme sistemleri, rüzgar türbinleri, inşaat ekipmanları ve kontrol edilen ve hassas bir dönüşüm gerektiren diğer uygulamalar.
Dönüştürme sürücüsünün temel özellikleri ve bileşenleri şunlardır:
Ana Konut: Döner sürücü tipik olarak tüm iç bileşenleri içeren sağlam, kompakt bir konudan oluşur.Ev ağır yüklere ve çevresel koşullara dayanacak şekilde tasarlanmıştır.
Merkezi Eksen: Dönüş hareketinin merkezinde, genellikle solucan dişli olarak adlandırılan, dönme hareketi için ivme noktası olarak hizmet eden bir merkezi eksen vardır.
Düğme mekanizması: Dönüştürme motorunun temel işlevi, döner hareketi açısal harekete dönüştürmektir.Tipik olarak solucan vidalarından ve halka dişlilerinden oluşur.
Sürüş Motoru: Dönüştürme motorunun dönüşünü kontrol etmek için, genellikle harici bir sürüş motoru takılır.
Lagrenler: Yüksek kaliteli lagrenler, bir dönme sürücüsünün önemli bileşenleridir.Bazı döner sürücüler, daha fazla istikrar sağlamak için birden fazla sıra rulman içerir.
Dükkanlar ve yağlama: İç kısımları toz, kir ve nemden korumak için, döner sürücüler dükkanlar ve dikişlerle donatılmıştır.Yıkımı azaltmak ve uzun süreli güvenilirliği sağlamak için uygun yağlama gereklidir.
Montaj Flens: Uygulamaya bağlı olarak, dönen sürücüyü çevreleyen yapıya güvenli bir şekilde bağlamak için bir montaj flens eklenebilir.
Çıkış Düğmesi: Bazı kaydırma sürücüleri, döndürülmesi gereken yükle bağlanan bir çıkış dişliye sahiptir.
Döner sürücüler ağır yükleri taşıyacak şekilde tasarlanmıştır ve dönüş üzerinde hassas bir kontrol sunar, bu da onları kontrol edilen hareket gerektiren çeşitli uygulamalar için ideal hale getirir.ve hem eksenel hem de radyal yükleri destekleme yeteneği, inşaat gibi endüstrilerde değerli bileşenler haline getirir., yenilenebilir enerji ve imalat.
Teknik parametreler
|
Model |
Adlık çıkış tork (N.m) |
Dayanım tork (kN.m) |
Eğme tork (kN.m) |
Eksenel yük (kN) |
Radial yük (kN) |
oranı |
Verimlilik |
Kesinlik (Diploması) |
IP |
Çalışma Tep ((°C) |
Kendini kilitleyen |
Ağırlık (kg) |
|
3'lük |
806 |
9 |
5 |
22 |
15 |
31:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
12 kg |
|
5 inç |
962 |
30 |
6 |
16 |
27 |
37:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
18 kg |
|
7 inç |
7344 |
60 |
10 |
34 |
58 |
51:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
32 kg |
|
8 inç |
8000 |
70 |
14 |
50 |
80 |
50:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
28 kg |
|
9 inç |
8784 |
80 |
16 |
60 |
130 |
61:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
52 kg |
|
12 inç |
11232 |
100 |
25 |
77 |
190 |
78:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
65 kg |
|
14 inç |
12240 |
120 |
48 |
110 |
230 |
85:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
88 kg |
|
17 inç |
14688 |
136 |
67 |
142 |
390 |
102:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
192 kg |
|
25 inç |
21600 |
150 |
112 |
476 |
950 |
150:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
251 kg |
Başvurular
Döner sürücüler, kontrol edilen dönüşü, hassas konumlandırmayı ve yük taşıma kapasitesini sağladıkları için dünya çapında çeşitli endüstrilerde ve uygulamalarda kullanılan çok fonksiyonel bileşenlerdir.Döner sürücülerin en önemli avantajlarından biri çok yönlülüğüdürBurada 16 örneğe göre dönüştürme sürücülerinin uygulanması için kullanılan yöntemler bulunmaktadır.
1Güneş İzleme Sistemleri: Güneş panelleri ve dizileri enerji yakalamasını en üst düzeye çıkarmak ve verimliliğini artırmak için yönlendirmek için kaydırma sürücüleri kullanılır.
2Rüzgar türbinleri: Rüzgar enerjisini verimli bir şekilde kullanması için, nakli ve kanatların yöneliminin kontrolünü sağlarlar.
3İnşaat Ekipmanı: Kaydırma sürücüleri, baldır, kol veya kova dönüşü üzerinde arka çekirdekler, vinçler veya beton pompaları için hassas bir kontrol sağlar.
4Tarım Makineleri: Kombine biçim makineleri ve sulama sistemleri, çeşitli bileşenlerin hareketini ve konumlandırılmasını güçlendirmek için döner sürücüler kullanır.
5Malzeme Taşımacılığı: Kaydırma sürücüleri, konveyör sistemlerinde, malzeme yükleyicilerinde ve yığıcılarda, konveyör kemerlerini kontrol etmek için kullanılır.
6Döner masalar: Endüstriyel ve işleme süreçlerinde, iş parçası üzerinde işleme sırasında hassas bir kontrol sağlamak için döner masalarda kullanılırlar.
7Deniz ve Offshore Ekipmanları: Yükleri ve ekipmanları döndürmek için gemi vinçlerinde, açık deniz sondaj platformlarında ve gemi konumlandırma sistemlerinde kaydırma sürücüleri gereklidir.
8Havadan çalışma platformları: Yüksek alanlara erişimi sağlayan asansör platformlarında ve kova kamyonlarında gereklidir.
9Yenilenebilir Enerji: Rüzgar ve güneş enerjisine ek olarak, enerji yakalama cihazlarını yönlendirmek için gelgit ve dalga enerji sistemlerinde dönen sürücüler kullanılır.
10Uydu antenleri: İletişimi sürdürmek için uydu antenlerinin işaretlenmesine ve takip edilmesine yardımcı olurlar.
11Yayın ve İzleme: Radyo ve televizyon yayın antenleri ve gözetleme kamera sistemleri, anten veya kamerayı hareket ettirmek için döner sürücüler kullanır.
12Otomatik Üretim: Döner hareket ve hassas kontrol gerektirdiği otomatik üretim süreçlerinde kilit bir rol oynarlar.
13Savunma ve Havacılık: Füze fırlatıcıları, radar sistemleri ve teleskoplar, yönelimlerini kontrol etmek için dönen sürücülere sahiptir.
14Eğlence Endüstrisi: Ferris tekerlekleri ve dönen platformlar da dahil olmak üzere eğlence parkı sürüşlerinde bulunabilirler.
15Teleskoplar ve Gözlemevi: Astronomik gözlemevi ve teleskoplar gökyüzü cisimlerini işaret etmek ve takip etmek için kullanılır.
16Madencilik ve Madencilik Teçhizatları: Kov tekerlekli kazıcılar ve yığma-yeniden kazanıcılar gibi ağır madencilik ekipmanları, bileşenlerini hareket ettirmek ve konumlandırmak için döner sürücüler kullanır.
Bu örnekler, döngü motorlarının çok yönlülüğünü ve verimli ve güvenli bir işletim için önemini göstermektedir.
Ambalaj ve Nakliye
Güneş İzleyici Slew Drive için ambalaj ve nakliye:
Ürün dayanıklı bir kontrplak kutuya yerleştirilir ve sağlam bir şekilde mühürlenir.
Kutu daha sonra bir dış karton kapına yerleştirilir.
Dış konteyner su geçirmez bir plastik sargı ile kapatılmıştır.
Paket ürün adı ve şirket logosu ile işaretlenmiştir.
Paket, müşterinin konumuna bağlı olarak hava veya deniz taşımacılığı ile gönderilmektedir.
