Ürün ayrıntıları:
|
| Paket ağırlığı: | 53 kilo | Gürültü seviyesi: | ≤50dB |
|---|---|---|---|
| Giriş Voltajı: | 24v | Hız sınırı: | 0.1-100rpm |
| Ürün Adı: | Güneş Takip Cihazı Döner Tahrik | Uygulama: | PV Güneş Takip Sistemi |
| Kesinlik: | 0,1° | Çözünürlük: | 3600 kişi |
| Vurgulamak: | Yüksek hassasiyetli Güneş İzleyici Sürücü,IP66 Koruma Güneş Slew Drive,53 Kg Güneş Slew Drive |
||

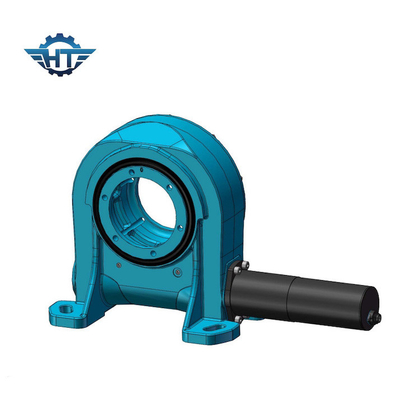

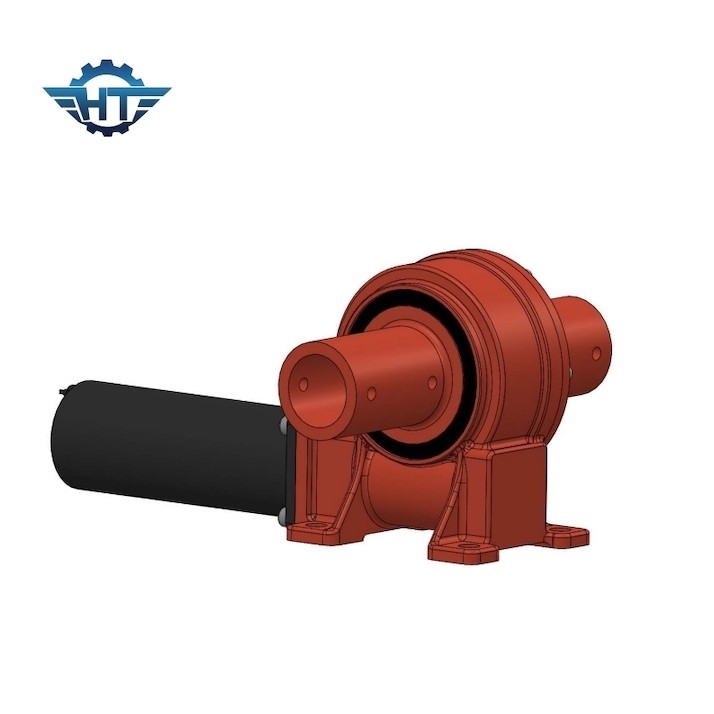

Yüksek hassasiyetli Güneş İzleyici Slew Drive Çözünürlüğü 0.01° IP66 Koruma
Ürün Tanımı
Bir döngü sürücüsü veya döngü rulman sürücüsü olarak da bilinen bir döngü sürücüsü, merkezi bir eksen etrafında bir yükün kontrol altına alınan dönüşünü sağlamak için çeşitli uygulamalarda kullanılan mekanik bir bileşendir.Bu cihazlar genellikle endüstriyel makinelerde bulunur., güneş izleme sistemleri, rüzgar türbinleri, inşaat ekipmanları ve kontrol edilen ve hassas bir dönüşüm gerektiren diğer uygulamalar.
Aşağıda bir döner sürücünün temel özelliklerinin ve bileşenlerinin açıklaması veriliyor:
Ana Konut: Döner sürücü tipik olarak tüm iç bileşenleri içeren sağlam, kompakt bir konudan oluşur.Ev ağır yüklere ve çevresel koşullara dayanacak şekilde tasarlanmıştır.
Merkezi Eksen: Dönüş hareketinin merkezinde, genellikle solucan dişli olarak adlandırılan, dönme hareketi için ivme noktası olarak hizmet eden bir merkezi eksen vardır.
Düğme mekanizması: Dönüştürme motorunun temel işlevi, döner hareketi açısal harekete dönüştürmektir.Tipik olarak solucan vidalarından ve halka dişlilerinden oluşurSolucan vida, kontrol edilen dönüşü sağlayan halka dişli dişleriyle bağlantı kurar.
Sürüş Motoru: Dönüştürme motorunun dönüşünü kontrol etmek için, genellikle harici bir sürüş motoru takılır.
Lagrenler: Yüksek kaliteli lagrenler, bir dönme sürücüsünün önemli bileşenleridir.Bazı döner sürücüler, daha fazla istikrar sağlamak için birden fazla sıra rulman içerir.
Dükkanlar ve yağlama: İç kısımları toz, kir ve nemden korumak için, döner sürücüler dükkanlar ve dikişlerle donatılmıştır.Yıkımı azaltmak ve uzun süreli güvenilirliği sağlamak için uygun yağlama gereklidir.
Montaj Flens: Uygulamaya bağlı olarak, dönen sürücüyü çevreleyen yapıya güvenli bir şekilde bağlamak için bir montaj flens eklenebilir.
Çıkış Düğmesi: Bazı kaydırma sürücüleri, döndürülmesi gereken yükle bağlanan bir çıkış dişliye sahiptir.
Teknik parametreler
|
Model |
Adlık çıkış tork (N.m) |
Dayanım tork (kN.m) |
Eğme tork (kN.m) |
Eksenel yük (kN) |
Radial yük (kN) |
oranı |
Verimlilik |
Kesinlik (Diploması) |
IP |
Çalışma Tep ((°C) |
Kendini kilitleyen |
Ağırlık (kg) |
|
3'lük |
806 |
9 |
5 |
22 |
15 |
31:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
12 kg |
|
5 inç |
962 |
30 |
6 |
16 |
27 |
37:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
18 kg |
|
7 inç |
7344 |
60 |
10 |
34 |
58 |
51:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
32 kg |
|
8 inç |
8000 |
70 |
14 |
50 |
80 |
50:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
28 kg |
|
9 inç |
8784 |
80 |
16 |
60 |
130 |
61:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
52 kg |
|
12 inç |
11232 |
100 |
25 |
77 |
190 |
78:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
65 kg |
|
14 inç |
12240 |
120 |
48 |
110 |
230 |
85:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
88 kg |
|
17 inç |
14688 |
136 |
67 |
142 |
390 |
102:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
192 kg |
|
25 inç |
21600 |
150 |
112 |
476 |
950 |
150:1 |
% 40 |
≤0.15 |
66 |
-40+80 |
- Evet. |
251 kg |
Başvurular
Dönüştürme sürücüleri, hassas bir şekilde kontrol edilen dönüş ve yük taşıma kapasitesi gerektiren birçok endüstride ve uygulamada çok önemli bir rol oynar.İşte genellikle kullanılan uygulamaların bir listesi döndürme sürücüler:
Güneş İzleme Sistemleri: Güneş enerjisi üretiminin verimliliğini artırmak ve enerji yakalamayı en üst düzeye çıkarmak için güneş panelleri ve dizileri yönlendirmek için kullanılır.
Rüzgar Türbinleri: Rüzgar enerjisini verimli bir şekilde kullanmak için nakli ve kanatların yönelimini kontrol etmek için dönen sürücüler kullanılır.
İnşaat Aletleri: Ekskavatörler, vinçler ve beton pompaları gibi, bu aletler, dalganın, kolun veya kovanın dönüşünü doğru bir şekilde kontrol etmek için kullanılır.
Tarım Makineleri: Ordu hasat makinelerini ve sulama sistemlerini birleştirir. Çeşitli bileşenlerin hareketini ve konumlandırılmasını kolaylaştırmak için döner sürücüler kullanır.
Malzeme Taşıma: Kaydırma sürücüleri, taşıyıcı kemerlerin ve diğer ekipmanların hareketini ve konumunu kontrol etmek için konveyör sistemlerinde, malzeme yükleyicilerinde ve yığıcılarda kullanılır.
Ek olarak, makine işlemleri sırasında iş parçasının hassas indekslenmesi ve konumlandırılması için döner masalarda, gemi vinçlerinde, açık deniz sondaj platformlarında, gemi konumlandırma sistemlerinde,Asansör platformları ve kova kamyonları, gelgit ve dalga enerjisi sistemleri, yayın antenleri ve gözetleme kamera sistemleri, otomatik üretim, askeri ve havacılık ekipmanları, eğlence parkları,Astronomik gözlemevi ve teleskop, ve ağır madencilik ekipmanları.
Bu örnekler, döngü motorlarının çok yönlülüğünü ve endüstrinin çeşitli yönlerinde verimli ve güvenli çalışmayı sağlamak için önemlerini göstermektedir.
Destek ve Hizmetler
Güneş İzleyici Slew Drive Teknik Destek ve Servis
- Evet.
Hizmetlerimiz şunları içerir:
Kurulum ve kurulum önerileri
Bakım talimatları
Sorun giderme
Herhangi bir sorunuz veya yardıma ihtiyacınız varsa, lütfen bizimle iletişime geçmekten çekinmeyin.
Ambalaj ve Nakliye
Paketleme ve Nakliye
Güneş İzleyici Slew Drive'ları bal sapı kartonu ve sınır blokları ile dikkatlice paketleyin.
Bir kutuya güvenli bir şekilde kapatın ve eşleşen nakliye ayrıntıları ile etiketleyin.
Tüm ambalaj malzemelerinin toz ve kirden arınmış olduğundan emin olun.
Kutuya bir test raporunu ekleyin.
Güvenilir bir taşıyıcı kullanan gemi.
