Ürün ayrıntıları:
|
Sertifikalar: | ISO9001, CE | Kurulum: | Dikey |
---|---|---|---|
Ömür: | 30 yıl | Güç kaynağı: | 24 VDC |
Korumak: | IP66 | Koruma Özelliği: | kapalı |
Standart Renk: | istendiği gibi | Kullanımı: | Optimize Edilmiş Güneş Takipçileri |
Vurgulamak: | Tek Eksenli Solucan Düğme Sürücüsü,24V Değiştirme Sürücü,Tek Eksenli Düğme Gezgin Sürüşü |

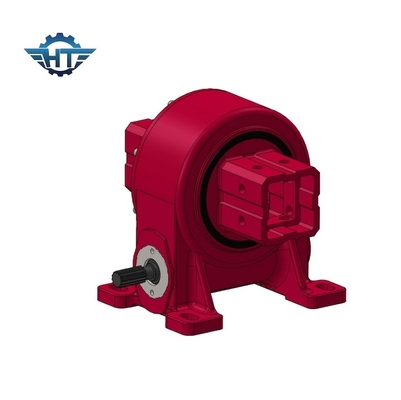

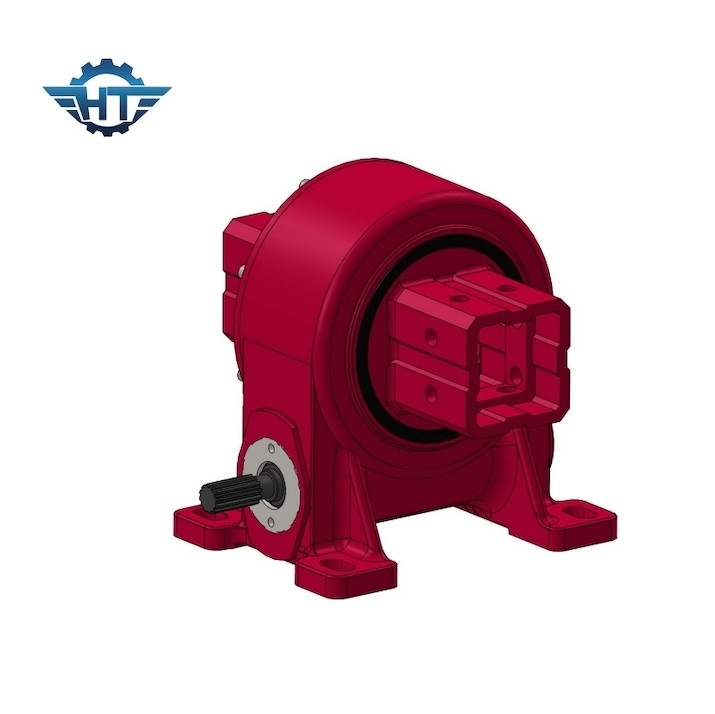

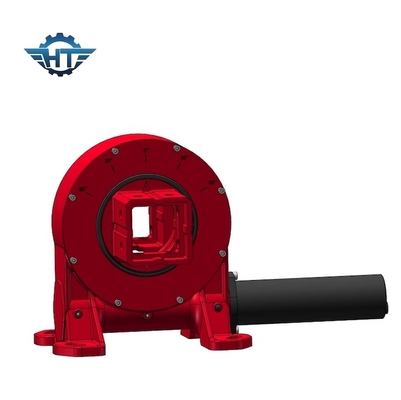

VE5 Tek Eksenli 24V Elektrikli Gezegen Motoru Solucan Döşeme Sürüsü
Solucan Düğmesi Sürücü Tarifi
Solucan vitesi, solucan sürücüsü olarak da bilinir, solucan vitesi olarak adlandırılan spirallenmiş vida benzeri bir vitese ağlanan dişli bir tekerlekten oluşan mekanik bir vites sistemidir.Solucan aletleri vida ipliklerine benziyor., solucan dişlileri ise etrafında sarılan dişleri olan silindir dişlilerine benziyor.
Solucan aleti ve solucan dik dikey çubuklara sahiptir ve solucan döndürüldüğünde solucan aleti dişleriyle ilişki kurar ve bunun da dönmesine neden olur.Solucanın spiral dişlerinin açısı kayma hareketini yaratır, bu da iki bileşen arasındaki dişli azaltmasına neden olur.
VE Model Performansı Parametreleri
VE Model Performansı Parametreleri | ||||||||||||
Model | Adlık çıkış tork (N.m) | Dayanım tork (kN.m) | Eğme tork (kN.m) | Eksenel yük (kN) | Radial yük (kN) | oranı | Verimlilik |
Kesinlik (Diploması) |
IP | Çalışma Tep ((°C) | Kendini kilitleyen | Ağırlık ((kg) |
3'lük | 806 | 9 | 5 | 22 | 15 | 31:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 12 kg |
5 inç | 962 | 30 | 6 | 16 | 27 | 37:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 18 kg |
7 inç | 7344 | 60 | 10 | 34 | 58 | 51:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 32 kg |
8 inç | 8000 | 70 | 14 | 50 | 80 | 50:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 28 kg |
9 inç | 8784 | 80 | 16 | 60 | 130 | 61:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 52 kg |
12 inç | 11232 | 100 | 25 | 77 | 190 | 78:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 65 kg |
14 inç | 12240 | 120 | 48 | 110 | 230 | 85:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 88 kg |
17 inç | 14688 | 136 | 67 | 142 | 390 | 102:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 135 kg |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 192 kg |
25 inç | 21600 | 150 | 112 | 476 | 950 | 150:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 251 kg |
Başvurular
Solucan dişlileri, çeşitli makinelerde ve ekipmanlarda yaygın olarak bulunur, bunlara konveyör sistemleri, ambalaj makineleri, asansörler ve asansörler, otomobil direksiyon mekanizmaları,ve kontrol edilen hareket ve tork aktarımı gerektiren endüstriyel uygulamalar.
Özellikleri
Solucan dişlilerinin bazı avantajları şunlardır:
Yüksek vites azaltımı: Solucan vitesleri yüksek vites azaltma oranları sunar ve giriş ve çıkış şaftları arasında önemli bir hız azaltmasına izin verir.Bu, yüksek tork ve düşük hızlı çıkış gerektiren uygulamalar için uygun hale getirir.
Kompakt tasarım: Solucan dişlilerinin kompakt doğası, alanın sınırlı olduğu uygulamalar için ideal hale getirir. Aksyal düzenlemeleri, diğer dişli sistemlerine kıyasla daha küçük bir ayak izi ile sonuçlanır.
Kendiliğinden kilitleme özelliği: Solucan dişlileri kendiliğinden kilitleme özelliğine sahiptir, bu da solucan dişlilerinin solucanı kolayca süremediği anlamına gelir.Bu özellik, solucan dişlilerini pozisyonun korunması veya geri sürüşün önlenmesi gerektiği uygulamalarda yararlıdır..
Yüksek şok yük direnci: Solucan dişlileri solucan ve solucan dişli dişleri arasındaki büyük temas alanı nedeniyle yüksek şok yüklerini kaldırabilir.Bu onları ağır iş uygulamaları için uygun hale getirir.
