Ürün ayrıntıları:
|
| Tip: | Tek Zarflı Sonsuz Dişli | Malzeme: | 42CRMN veya 50Mn |
|---|---|---|---|
| Başvuru: | Yatay Tek Eksen Takip Sistemleri | Tarla Ömrü: | 30 yıl |
| Renk: | İstendiği Gibi | Boyut: | 3 inç ila 25 inç |
| Motor Beslemesi: | 24V, 12V, 48V | Özellikler: | Uzun Ömür, Kendinden Kilitleme |
| Vurgulamak: | Anti Boşluklu Döner Rulmanlı Tahrik,48V Döner Rulmanlı Tahrik,Anti Boşluklu Güneş Döner Tahrik |
||

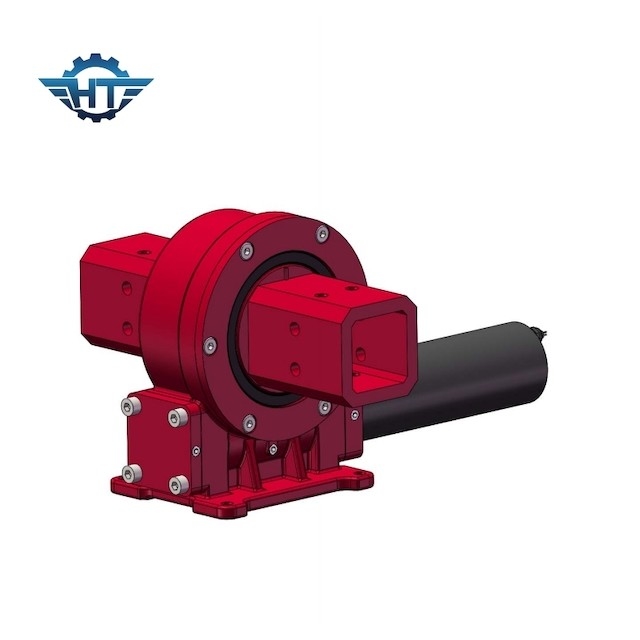

Yatay Tek Eksenli Takip Sistemleri için VE5 Küçük Boşluklu Kapalı Döner Tahrik
Sonsuz Dişliler Döner Tahrik Açıklama
Genellikle sonsuz tahrik olarak adlandırılan Döner Tahrik, dişli, sonsuz, taban, üst plaka ve tamamen kapalı muhafazadan oluşan eksiksiz, kuruluma hazır bir sistemdir.Hidrolik veya 12V/24V/48V elektrik motorları, planet dişli kutuları ile özelleştirilebilir.İzleme sisteminin önemli bir bileşeni olarak, döner redüktör, izleme sisteminin "kalbi" olarak adlandırılır ve ürün performansı, izleme sisteminin doğruluğunu doğrudan etkiler.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Özellikler
Toroidal sarmal solucan ile güvenilir doğruluk, ayrıca birçok özellik ve avantaj
Tek eksenli güneş takip cihazları ve yatay eksen çıkışı gerektiren uygulamalar için tasarlanmıştır
Döner yatak prensibini kullanma
±60° dönüş
Kendiliğinden kilitlenen dişli takımı
Giriş torku, çıkış torku ve kurulum özelleştirilebilir
Motor seçeneği
Uygulamalar
Sonsuz dişli ve sonsuz dişli, ters kendi kendine kilitlemeyi gerçekleştirebilen ters kendi kendine kilitleme özelliklerine sahiptir, yani, yalnızca sonsuz sonsuz dişliyi çalıştırabilir, ancak sonsuz sonsuz dişli tarafından hareket ettirilemez.Sonsuz vidanın ön açısı, birbirine geçen dişli dişleri arasındaki eşdeğer sürtünme açısından daha az olduğunda, mekanizma kendi kendine kilitlenme özelliklerine sahiptir ve tersine kendi kendine kilitlenme sağlayabilir, yani sadece sonsuz sonsuz vidayı çalıştırabilir, ancak solucan sonsuz tekerlek tarafından çalıştırılamaz.Ağır makinelerinde kullanılan kendinden kilitli sonsuz mekanizma gibi, ters kendinden kilitlemeli güvenlik korumasında rol oynayabilir.Bu özellik, döner tahrik cihazını kaldırma, hava çalışması ve diğer ekipmanlarda yaygın olarak kullanılmasını sağlar.Ana motorun teknolojik içeriğini geliştirirken, ana motorun çalışma kararlılığını ve güvenlik faktörünü de büyük ölçüde iyileştirir.Mekanik ekipmanın güvenli inşaat uygulamasının önemli bir düzenlemesidir.
