Ürün ayrıntıları:
|
| Dişli Oranı: | 57:1 | Tip: | Kapalı Ev |
|---|---|---|---|
| Başvuru: | Güneş enerjisi | sürücü: | 12/24VDC Elektrik Motoru |
| IP Derecesi: | IP66 | Renk: | İstendiği Gibi |
| verimlilik: | %40 | yükleme yöntemi: | Yatay dikey |
| Vurgulamak: | Ağır Hizmet Döner Rulman Tahrik,Küçük Boşluklu döner halka tahrik,CSP güneş dönüş tahriki |
||

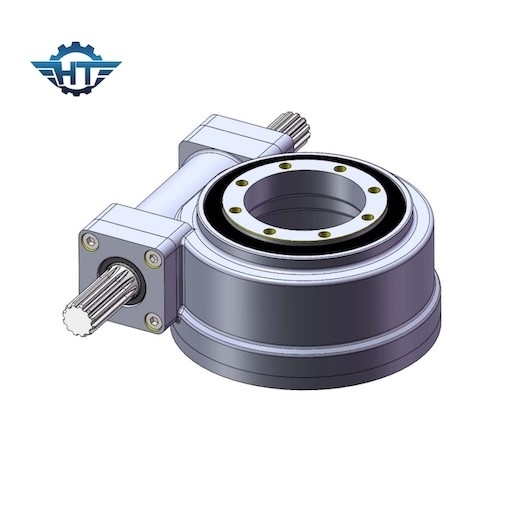

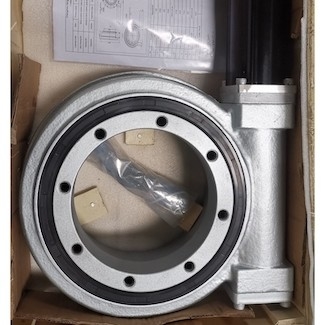

Csp için Elektrikli Şanzıman ile CE Sertifikalı Küçük Boşluklu Döner Rulman Tahrik
CE İşaretli Döner Tahrik
Döner tahrik, bir tahrik güç kaynağını entegre eden tam dairesel bir dönüş yavaşlama iletim mekanizmasıdır.Şanzıman takipçisi ve mekanizma eki olarak döner yatağı kullanır.ve kasa ve diğer halka, hem bir şanzıman takipçisi hem de tahrik edilen çalışma parçası için bir bağlantı tabanı olarak kullanılır, böylece döner yatağın kendisi tam daire bir döner bağlantıdır ve tahrik güç kaynağı ve ana tahrik verimlidir. yapılandırılmış Dönme, yavaşlama ve sürüş fonksiyonlarını entegre eden ve aynı zamanda basit bir yapıya sahip olan ve üretimi ve bakımı kolay olan evrensel bir yavaşlama iletim mekanizmasıdır.
Döner dişli, bir döner tahrik ünitesinin montajının temel parçasıdır.Halkalardaki bağlantı delikleriyle birlikte, bitişik makine bileşenleri arasında basit ve hızlı bir bağlantı ile optimize edilmiş bir güç aktarımı sağlarlar.Küçük ama işletmedeki en büyük işlerden bazılarının yapılmasına yardımcı oluyorlar.Vinçlerdeki döner kol dönüşünden bir rüzgar türbinindeki platforma ve güneş enerjisine kadar, döner halkalar birçok işlenmiş işlemin ayrılmaz bir parçasıdır.
Şu durumlarda ideal bir çözümdür:
1. Önemli yük taşıma kapasitesi gerektiren ağır hizmet uygulamaları
2. Hassas konumlandırmanın kritik olduğu tasarımlar
3. Kendini kilitlemenin gerekli olduğu uygulamalar
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma Tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
Kendinden kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Uygulamalar
Döner tahrikler dünya çapında aşağıdakiler için kullanılmaktadır:
• Araç ve vinç sistemleri.
• Ekskavatörler, hidrolik maşalar ve forkliftler gibi ataşmanların döndürülmesi.
• Tesis yönetimi (otomatik sistemler).
• Yükleme ve boşaltma ekipmanı.
• KÜRESEL KONUMLAMA SİSTEMİ.
