Ürün ayrıntıları:
|
| Dişli Oranı: | 125:1 | Tip: | kapalı |
|---|---|---|---|
| Başvuru: | Güneş enerjisi | sürücü: | Hidrolik motor |
| IP Derecesi: | IP66 | Renk: | İstendiği Gibi |
| verimlilik: | %40 | Ters tepki: | 0.1° |
| Vurgulamak: | Konteyner Vinç Güneş Döner Tahrik,Güneş Döner Tahrik Yüksek Tork,Konteyner Vinç sonsuz dişli döner tahrik |
||
Yüksek Hassasiyetli Döner Halka Tahrik, Güneş Enerjisi İçin Yüksek Torklu Kapalı Ev

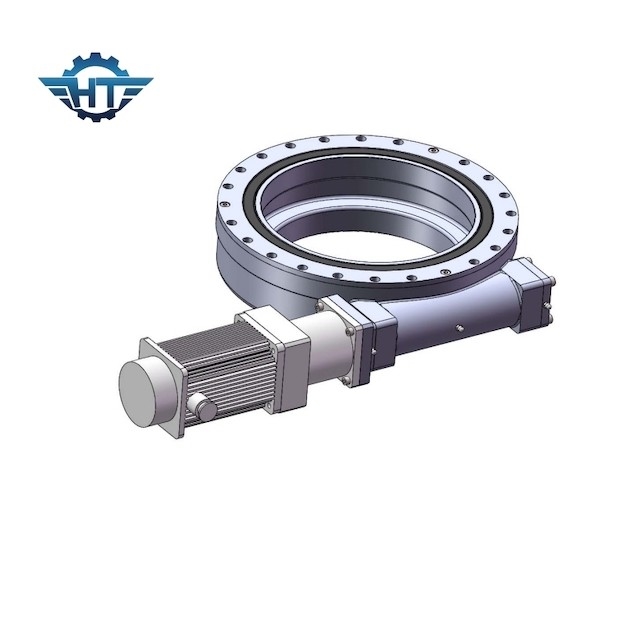

Yüksek Hassasiyetli Döner Tahrik
Döner tahrik genellikle sonsuz, döner yatak, muhafaza, motor ve diğer bileşenlerden oluşur.Ana bileşenleri döner yatağı benimsediğinden, aynı anda eksenel kuvvet, radyal kuvvet ve devrilme momenti taşıyabilir.Geleneksel döner ürünlerle karşılaştırıldığında, döner sürücünün kurulumu kolaydır, bakımı kolaydır ve kurulum alanından büyük ölçüde tasarruf sağlar.
Ürün geniş bir uygulama yelpazesine sahiptir ve ağır hizmet tipi düz platformlu kamyonlarda, konteyner vinçlerinde, kamyona monte vinçlerde, madencilik makinelerinde, hava iş araçlarında, radar cihazlarında, güneş devriyeleri için güneş enerjisi üretim sistemlerinde, inşaat makinelerinde ve yeni enerji alanları.Genellikle döner tahrik ana motora monte edildiğinde, sonsuz dişli ve sonsuz dişlinin birbirine geçen boşluğu, ana motorun performansı üzerinde çok önemli bir etkiye sahiptir.
Döner tahrikin çalışma esnekliğini ve düzgünlüğünü sağlamak için, sonsuz dişlinin boşluğu ve döner tahrikin sonsuz dişlisi için belirli gereksinimler vardır.Bununla birlikte, sonsuz dişli transmisyonunda geri tepmenin varlığı, dönüş yönü değiştiğinde, döner tahrik cihazının iletim doğruluğunu etkileyen belirli bir mesafe için iletim olmadığı anlamına gelir.Döner tahrikler genellikle düşük hızlı ve ağır yük çalışma durumlarında kullanılır.
Sürekli kullanımda, sonsuz dişlilerin ve sonsuz vidaların aşınması geri tepmenin artmasına neden olur ve boşluktaki artış telafi etmek için ayarlanamaz, bu da geçme etkisinde sürekli bir artışa neden olur.Döner sürücünün çalışma durumu keskin bir şekilde bozulur, bu da döner sürücünün çalışma ömrünü büyük ölçüde kısaltır ve kullanım maliyetini artırır.
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma Tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
Kendinden kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Özellikler
1. Dişli oranı
Döner halka tahrikinin dönüşü, tahrik edilen elemanın hızını azaltır ve ayrıca torkunu çoğaltır ve hız azaldıkça orantılı olarak arttırır. Millerin hız oranı, sonsuz vida üzerindeki diş sayısının diş sayısı ile ilişkisine bağlıdır. sonsuz çarkta veya dişlide.
2. Kum saati solucanı
Döner tahriklerimiz, sonsuz dişlinin dişliye daha fazla diş takacak şekilde şekillendirildiği kum saati sonsuz teknolojisini kullanır.Bu artan diş bağlantısı, daha fazla güç, verimlilik ve dayanıklılık sağlar.
3. İşlev
Döner tahrikler, yatay şaft üzerindeki sonsuz vidanın dişli için sürücü görevi gördüğü standart sonsuz teknoloji ile çalışır, genel olarak şaft elektrikli dişli motoru tarafından tahrik edilir.Ve kendinden kilitlidir.
Uygulamalar
1. Fotovoltaik güç üretimi alanı Fotovoltaik güç üretimi, döner tahrikin önemli bir uygulama alanıdır.Döner bir bileşen olarak döner tahrikli güneş fotovoltaik modüllerinin kullanılması, ana bilgisayarın dönüş açısını ve yükselme açısını gün boyunca güneşin farklı konumlarına göre doğru bir şekilde ayarlayabilir.Paneller en uygun alım açısındadır.
2. Rüzgar enerjisi üretimi alanı Fotovoltaik güç üretimi ile aynı şekilde, alma açısını daha iyi ayarlamak için mekanizmanın yatay 360 ° dönüşünü gerçekleştirmek için döner tahrik rüzgar türbininin yalpalama kısmına uygulanabilir.
