Ürün ayrıntıları:
|
| Dişli Oranı: | 31:1 | Normal Çıkış Torku: | 533 Nm |
|---|---|---|---|
| Menşe yeri: | Changzhou, Çin | Tutma Torku: | 7000 Nm |
| Devirme Torku: | 744 Nm | Nominal Çıkış Torku: | 0,065 devir/dakika |
| kullanım: | Güneş İzleyiciler | Koruma Özelliği: | IP66 |
| Vurgulamak: | Solar Tracker Bağlantı Küçük Döner Tahrik,güneş takip sistemi için 533Nm Döner Tahrik,533Nm sonsuz dişli dönüş tahriki |
||

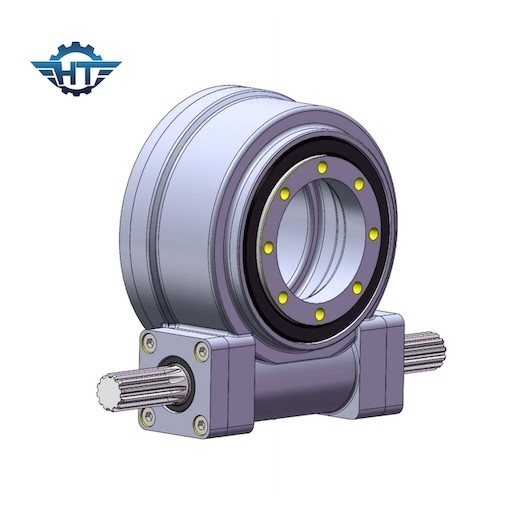

Güneş Takip Sistemi için SE3 Sonsuz Dişli IP66 Döner Halka Rulmanlar
IP66 Kendinden Kilitli Döner Tahrik
Döner tahriklerin değişken hızlı şanzıman formuna göre, dişli tahrik ve sonsuz dişli tahrikinin ilgili özelliklerini devralan dişli döner tahrik ve sonsuz dişli dönüş tahrikine ayrılabilir.Taşıma kapasitesi açısından, sonsuz dişli tipinin performansı diş tipinden daha iyidir ve zarf sonsuz tahrik kullanıldığında, taşıma kapasitesi, deformasyon direnci ve iletim sertliği daha da iyileştirilir, ancak sonsuz dişli ve sonsuz dişli verimlilik açısından döner tahrik tipi.
Avantajlar
Döner tahrik, son derece entegre bir tam daire çevirme azaltma mekanizmasıdır.Zincirin eksenel boyutu çok farklı değildir, bu da seri şanzıman bağlantı parçalarının yapısının düzleşmesine faydalıdır, böylece tüm mekanik ekipmanın boyutunu azaltır.
Ek olarak, ister dişli tipi ister sonsuz dişli tipi döner tahrik olsun, ana ve tahrik edilen parçaların kendisi arasındaki boyut farkı çok büyük olduğundan, diğer birçok tip için de zor olan büyük şanzıman oranlı şanzıman elde etmek daha kolaydır. Değişken hızlı iletim mekanizmaları.
SE Modeli Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma Tork(Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
Kendinden kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Notlar:

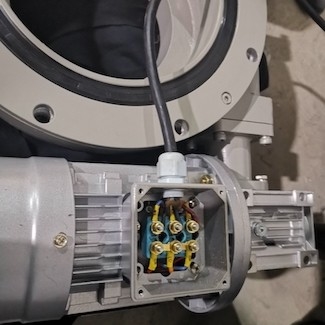

Döner tahrik, farklı tahrik motorları ile donatılacağından ve döner tahrikin performansı farklı olduğundan, özel fiyat için lütfen satışlarımızla iletişime geçin.Mesajınızı 12 saat içinde geri yükleyeceğiz.
Uygulamalar
Döner tahrik, tam daire dönüşü gerektiren ve değişken hız gerektiren herhangi bir durumda kullanılabilir.Daha büyük torkun güç aktarımını, daha hassas hareket aktarımını veya yüksek kompaktlık ve gövde yapısının bütünlüğünü gerektiren mekanizma seçimini gerçekleştirmek gerektiğinde, döner tahrik en iyi çözümdür.
Daha yaygın uygulamalar genellikle mühendislik ve inşaat makinelerinin tam daire döner yapısı ile güneş enerjisi, rüzgar enerjisi ve çeşitli uzun vadeli otomatik izleme makineleridir.Dijital kontrolün yapılması kolaydır, bu nedenle endüstriyel robotlar alanında birçok uygulamaya sahiptir.
