Ürün ayrıntıları:
|
| modeli: | SE12 | Dişli Oranı: | 78:1 |
|---|---|---|---|
| Başvuru: | İnşaat makineleri | Menşe yeri: | Changzhou, Çin |
| sürücü: | Hidrolik motor | sertifikalar: | ISO9001, CE |
| Kurulum: | Yatay veya Dikey | Bakım: | Kılavuza Dayalı |
| Renk: | İstendiği Gibi | Ters tepki: | ＜0,1° |
| Vurgulamak: | 5800NM Tork Sonsuz Dişli Döner Tahrik,Hidrolik Motor Sonsuz Dişli Döner Tahrik,5800NM Tork sonsuz dönüş tahriki |
||

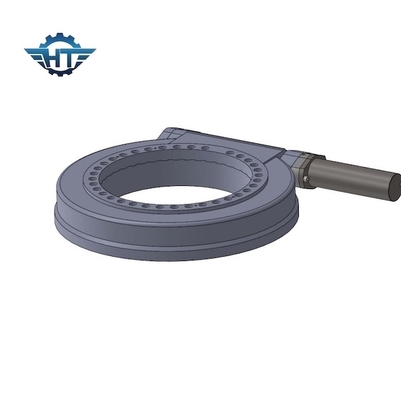

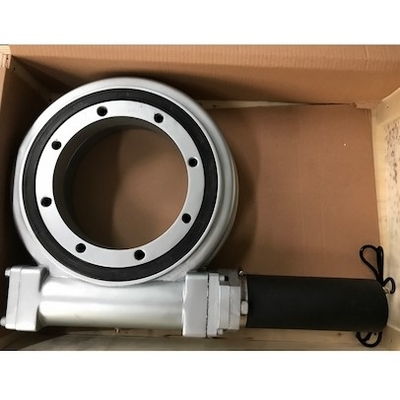

Endüstriyel Ekipmanlar İçin Hidrolik Motorlu Yüksek Devirme Torku SE12 Sonsuz Dişli Rulman
Sonsuz Dişli Tipi Döner Tahrik
Sonsuz dişli tipi döner tahrik, döner halka yatağı tarafından geliştirilmiştir.Gövde, sonsuz dişli, motor ve diğer aksesuarlardan oluşur.Geleneksel döner yatak ile karşılaştırıldığında, yapı sıkıştırılmış, güvenli ve modülerdir.Günümüzde ağır yükleme talebi nedeniyle sonsuz dönüşlü tahrik cihazı geliştirilmiştir.Daha iyi ürün yapısı kompaktlığına ve yüksek yükleme kabiliyetine ve daha yüksek çıkış torkuna sahiptir.
Özellikler
Sonsuz dişli mekanizmasının özellikleri:
1. Kademeli eksenli helisel dişli mekanizmasından daha kompakt olan büyük bir aktarım oranı elde edilebilir.
2. İki tekerleğin birbirine geçen diş yüzeyleri temas halindedir ve taşıma kapasitesi, kademeli şaftlı helisel dişli mekanizmasından çok daha yüksektir.
3. Sonsuz sürücü, çok dişli bir dişli sürücü olan bir vidalı sürücüye eşdeğerdir, bu nedenle sürücü sabittir ve gürültü küçüktür.
4. Kendinden kilitleme.Sonsuz vidanın ön açısı, birbirine geçen dişli dişleri arasındaki eşdeğer sürtünme açısından daha az olduğunda, mekanizma kendi kendini kilitleme özelliklerine sahiptir ve tersine kendi kendine kilitleme sağlayabilir, yani yalnızca solucan solucanı çalıştırabilir, ancak solucanı çalıştıramaz. .Ağır makinelerinde kullanılan kendinden kilitli sonsuz mekanizma gibi, ters kendinden kilitlemeli güvenlik korumasında rol oynayabilir.
5. İletim verimliliği düşüktür ve aşınma ciddidir.Sonsuz dişli birbirine geçtiğinde ve hareket ettiğinde, birbirine geçen dişli dişleri arasındaki nispi kayma
Dinamik hız büyüktür, bu nedenle sürtünme kaybı büyüktür ve verim düşüktür.Diğer taraftan bağıl kayma hızı diş yüzeyinde ciddi aşınma ve ısı oluşumuna neden olur.Isıyı dağıtmak ve aşınmayı azaltmak için, iyi sürtünme önleyici ve aşınma önleyici özelliklere sahip daha pahalı malzemeler ve iyi yağlama cihazları sıklıkla kullanılır, bu nedenle maliyet yüksektir.
6. Solucanın eksenel kuvveti büyüktür
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Uygulamalar
Uygulamalar arasında güneş takip cihazları, rüzgar türbinleri, uydu ve radar çanakları, kamyon vinçleri, insan asansörleri, yardımcı ekipman, hidrolik ekipman ataşmanları, yağ aracı ekipmanı, lastik yükleyiciler, kazıcılar ve otomotiv asansörleri bulunur.
