Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | Model: | Sonsuz Dişli 7 İnç |
|---|---|---|---|
| Dişli Oranı: | 31:1 | Verimlilik: | %40 |
| Kesin: | <0.1 derece | sürücü: | Elektrik/Hidrolik/Servo |
| Renk: | Gümüş grisi | Doğum yeri: | Changzhou, Çin |
| Vurgulamak: | 7 Inch Hourglass Slew Drive,parabolic trough Hourglass Slew Drive,Hourglass Worm Zero Backlash Slew Drive |
||

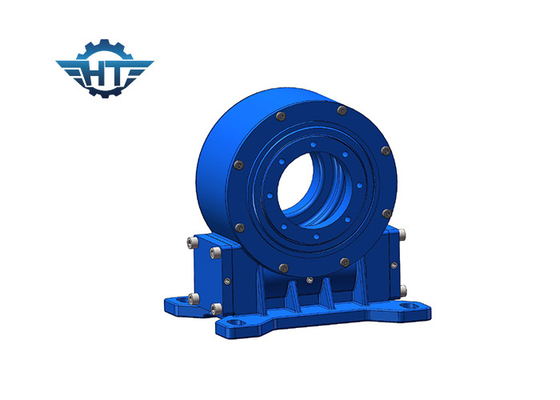

7 Inch Sandglass Worm Zero Backlash Slew Drive Parabolik Çukur Güneş Enerji Santrali için
Sıfır Geri Çarpışma Solucan Düğme Dönüştürme Sürücüsü
Sıfır geri tepki solucan dişli dönme sürücüleri esas olarak parabolik veya çukur gibi CSP uygulamasında kullanılır,Bu bir çeşit ısı kondansör sistemi. Bu ısıyı belirli bir kimyasal maddeye emiyor ve ısıyı elektriğe aktarıyor..
Ürün Adı: VE7
Normal çıkış hızı: 0.03RPM
Normal çıkış tork: 7320 N.m
Maksimum çıkış tork: 10980 N.m.
Eğiliş Moment Döner: 8 kN.m.
Dayanım tork: 39 kN.m.
Statik eksen yükü: 30 kN
Statik radyal yük: 100 kN
Sürüş oranı: 51:1
Geri tepki boşluğu: <=0.15°
IP ((Sınıf): 66
Verimlilik: %40
Sıcaklık: -40°C -+120°C

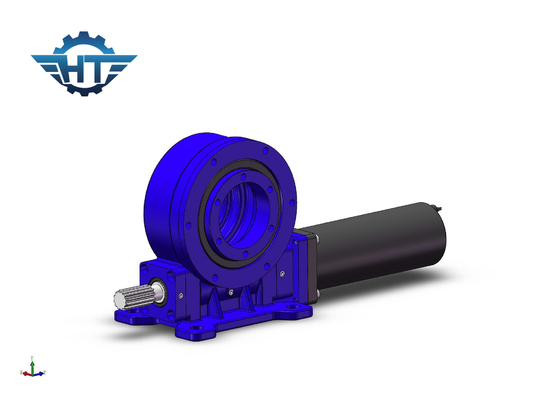

Redüksiyon motorunun performans verileri
Adlık Voltaj: 24 VDC
Normal akım: < 7.5A
Çıkış Gücü: 126 W
Çıkış Hızı: 1.6 RPM
Çıkış tork: 359 N.m.
Maksimum çıkış tork: 538 N.m.
Gürültü: <65 dB
Avantajlar
1. 360 derece dönüş
2. Sol veya sağ taraftan bir tahrik motoru bağlantısı,
3Montaj sırasında, dişli boşluğunu ayarlamak gerekmez; bu, fabrikadan önce üreticiden zaten ayarlanmıştır.
4Basit kurulum ve düşük bakım
5- Raциональное kullanım alanı
6Döviz kendi kendine kilitlenir; bu nedenle fren gerekmez.
7. Başlatma ve durdurma kolay ve akıcı yöntem
8Yüksek doğruluk.
Sıfır Geri Çarpışma Solucan Düğmesi Dikey Dönüştürme Sürücüsü Özellikleri
| Model | oranı | Adli çıkış tork | Eğme Döner | Aksyal yük | Radyal yük | Durum Döner | Verimlilik | Kesinlik | Kendini kilitleyen | Ağırlık |
| N.m. | N.m. | kN | kN | N.m. | derecesi | - Evet. | Kilo | |||
| 3'lük | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | % 40 | ≤0.1 | - Evet. | 13kg |
| 5 inç | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | % 40 | ≤0.1 | - Evet. | 18 kg |
| 7 inç | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | % 40 | ≤0.1 | - Evet. | 28 kg |
| 8 inç | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | % 40 | ≤0.1 | - Evet. | 35kg |
| 9 inç | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | % 40 | ≤0.1 | - Evet. | 51kg |
| 12 inç | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | % 40 | ≤0.1 | - Evet. | 61kg |
| 14 inç | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | % 40 | ≤0.1 | - Evet. | 78 kg |
| 17 inç | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | % 40 | ≤0.1 | - Evet. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | % 40 | ≤0.1 | - Evet. | 185 kg |
| 25 inç | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | % 40 | ≤0.1 | - Evet. | 244 kg |
Uygulama Alanı
Tipik uygulamalar arasında güneş izleyicileri, rüzgar türbinleri, uydu ve radar antenleri, kamyon vinçleri, insan asansörleri, utilite ekipmanları, hidrolik ekipman takıntıları, yağ aletleri, lastik taşıyıcıları,kazıcı s, ve otomobil asansörleri.
İlgili kişi: Mr. Tommy Zhang
Tel: +86-18961639799
