Ürün ayrıntıları:
|
Marka adı: | Hangtuo | Malzeme: | 50Mn, 42CrMo |
---|---|---|---|
Sertifika: | ISO9001, CE | Motor: | 24VDC |
Bakım: | Özgür | Renk: | istendiği gibi |
kendinden kilitleme: | - Evet. | Tutma torku: | 39 kNm |
Vurgulamak: | Vertical Slew Drive Gearbox,Vertical slew gearbox,24vdc Slew Drive Gearbox |

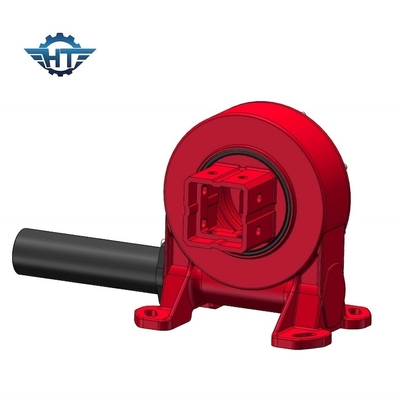

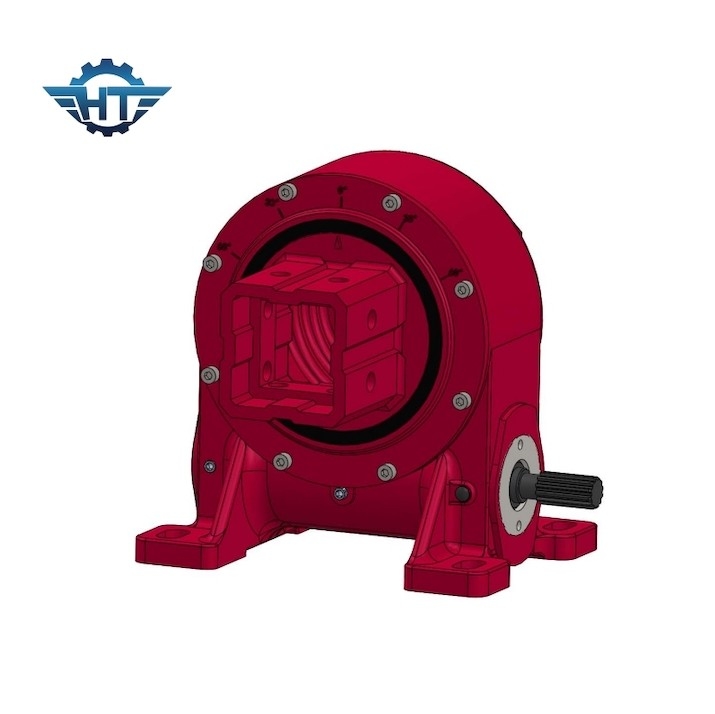

Otomatik Güneş İzleyicileri İçin Dikey Kaydırma Delek Kutusu
Dikey sürüşlü vites kutusunun açıklaması
Dikey olarak monte edilmiş döner sürücü, yatay eksen takip edilmesi gereken otomatik güneş izleme sistemleri için özel olarak tasarlanmıştır.Dikey döngü sürücüsünün hassas dönüşü mekanizmanın hassas bir şekilde takip etmesini sağlarBu tür dikey dönen halka sürücüsü, kum saat mekanizması ile en son teknolojiyi kullanarak üretilir.Diş temas şekli normal sürücüden daha yüksek tutma tork kapasitesini destekleyebilirBu, daha fazla miktarda güneş paneli kurulmasını sağlar ve kurulum maliyetlerini azaltır.Gerekli tork ve yük koşulları dikkate alınmalıdır..
VE Kaydırma Sürücüsü Veri Sayfası
Model | oranı | Adlık Çıktı Döner (N.m.) | Eğme Döner ((N.m.) | Durum Döner ((N.m.) | Aksyal yük ((kN) | Radial yük ((kN) | Verimlilik | Kendini kilitleyen | Ağırlık ((kg) |
3'lük | 31:1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | - Evet. | 12 |
5 inç | 37:1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | - Evet. | 18 |
7 inç | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | - Evet. | 32 |
8 inç | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | - Evet. | 28 |
9 inç | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | % 40 | - Evet. | 52 |
12 inç | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | % 40 | - Evet. | 65 |
14 inç | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | % 40 | - Evet. | 88 |
17 inç | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | % 40 | - Evet. | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | - Evet. | 192 |
25 inç | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | - Evet. | 251 |
Çekim Ayarının Seçimi
Ne zamanuygun bir döner sürücü seçmek için, güneş izleme sistemi hakkında kısa bir bilgiye ihtiyacımız var:
1Projelerin boyutu.Küçük ölçekli ve büyük projeler genellikle yatay tek eksenli güneş izleyicilerini kullanırken, çift eksenli izleyiciler çoğunlukla daha küçük konut uygulamalarında kullanılır.
2. Dönüştürme sürücüleri üzerindeki yük ve onun yerçekimi mesafesi
3. Çıkış hızı
Başvurular
Güneş izleyicileri, rüzgar türbinleri, uydu ve radar antenleri, kamyon vinçleri, insan asansörleri, kamyon ekipmanları, hidrolik ekipman eklemleri, yağ aletleri, lastik taşıyıcıları, kazıcılar,ve otomobil asansörleri.
Paketleme ve Nakliye
İç ambalaj: pas karşıtı plastik film; vakum plastik torbalar.
Dış ambalaj: sert karton; ahşap kasa; ahşap palet.
Nakliye süresi: ekspres yoluyla; hava yoluyla; kara yoluyla; deniz yoluyla.
Örnekler için, küçük boyutlu, ama ağır ağırlıklı bir sürücü olduğu için, deniz yoluyla nakliye etmek uygun değilken, ekspres nakliye maliyetli bir yol.Lojistik personelimiz TNT'ye soracak., DHL, UPS, FEDEX, en uygun maliyetli yolu bulmak için ekspres fiyatı karşılaştırmak için.
Gelecekte toplu sipariş verirseniz deniz yoluyla göndermeyi öneririz.
Not:
Ekspres: kapı kapı, sadece gümrük tarafından gerekirse ithalat vergisi ödemek gerekir.
Hava yoluyla veya deniz yoluyla: fabrika ile varış noktası havaalanı / deniz limanı, havaalanı tarafından tahsil edilen varış ücreti ödemek gerekir.Ağır veya hafif, genellikle kargo başına 200 ~ 400 USD) ve gümrük tarafından gerekirse ithalat vergisi.
Trenle: bazen nakliye fiyatı denizle aynıdır, ancak denizden daha kısa nakliye süresi alırken, müşterilerimiz tarafından acil ihtiyaç duyulduğunda bu nakliye yolunu dikkate alacağız.
