CE Dikey Kaplama Sol Topu İplik Sürücüsü IP66 30 Sahada Yaşam Güneş Takipçileri için

CE Dikey Kaplama Sol Topu İplik Sürücüsü IP66 30 Sahada Yaşam Güneş Takipçileri için
CE Dikey Kaplama Sol Topu İplik Sürücüsü IP66 30 Sahada Yaşam Güneş Takipçileri için CE Dikey Kaplama Sol Topu İplik Sürücüsü IP66 30 Sahada Yaşam Güneş Takipçileri için

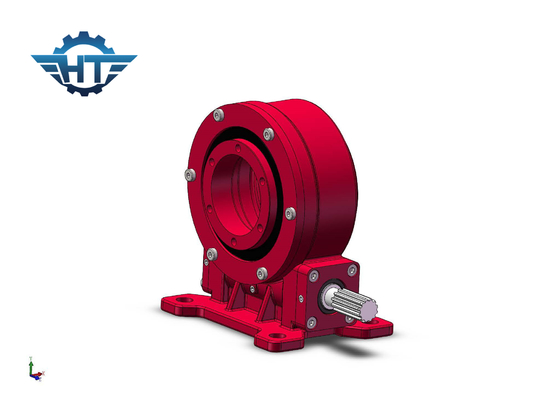

Büyük resim :  CE Dikey Kaplama Sol Topu İplik Sürücüsü IP66 30 Sahada Yaşam Güneş Takipçileri için

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: VE7"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

CE Dikey Kaplama Sol Topu İplik Sürücüsü IP66 30 Sahada Yaşam Güneş Takipçileri için

Açıklama
Model: VE7" Dişli Oranı: 57:1
Nominal çıkış torku: 1750 Nm Tutma torku: 13200Nm
Devirme Torku: 7000Nm Kapalı Muhafaza: - Evet.
Giriş gücü: AC/DC Giriş Voltajı: 24 volt
Vurgulamak:

vertical worm gear slew drive

,

envelope worm gear slew drive

,

CE slew drive for solar tracker

CE Dikey Kaplama Sol Trackeri için Soluklu Sürücü



Envelop Worm Gear Slew Drive Açıklama



Akım aygıtının çekirdek bileşeni bir dönme rulmanı benimsediği için, aynı anda eksenik kuvvet, radyal kuvvet ve eğim momentinin etkilerini taşıyabilir.Geleneksel döner ürünlerle karşılaştırıldığında, basit kurulum, kolay bakım ve daha fazla kurulum alanı tasarrufu özelliklerine sahiptir.



VE Dönüştürme Sürücüsünün Teknik Veri



Model oranı Adlık çıkış tork (N.m) Eğme tork (N.m) Dayanım tork (N.m) Eksenel yük (kN) Radial yük (kN) Verimlilik Kesinlik (°) Kendini kilitleyen Ağırlık (kg)
3'lük 31:1 600 1500 1800 22 15 % 40 ≤0.1 - Evet. 12
5 inç 37:1 800 5000 9200 16 27 % 40 ≤0.1 - Evet. 18
7 inç 57:1 1750 7000 13200 34 58 % 40 ≤0.1 - Evet. 32
8 inç 51:1 2250 11200 20400 50 80 % 40 ≤0.1 - Evet. 28
9 inç 61:1 2250 16000 30800 60 130 % 40 ≤0.1 - Evet. 52
12 inç 78:1 4300 25000 40560 77 190 % 40 ≤0.1 - Evet. 65
14 inç 85:1 5600 48000 44200 110 230 % 40 ≤0.1 - Evet. 88
17 inç 102:1 6750 67000 53040 142 390 % 40 ≤0.1 - Evet. 135
21" 125:1 16000 89000 65000 337 640 % 40 ≤0.1 - Evet. 192
25 inç 150:1 21450 112000 89000 476 950 % 40 ≤0.1 - Evet. 251



Avantajlar



1Güneş izleme sisteminin güvenliğini artırmak için yüksek geri çekiş.

2. 360 derece veya +60 ~ 60 dönme aralığı veya müşterilerin talebi olarak

3İçini kaplayan solucan sürücüsü.

4Yüksek yükü sağlamak için çok dişli temas

5Kendi kendine kilitleme fonksiyonu.



Özel Hizmetler


1- Farklı uygulamalara ve projelere dayalı özel tasarım
2Hidrolik motorlar, adımlı motorlar, elektrikli motorlar vb. gibi farklı motor türleri eşleştirilebilir.
3Farklı renkler RAL koduna göre mevcuttur; bizim standart renk RAL 9006'dır.



Anahtar Parametrelerin Sözlüğü



Eğiliş Moment Döner:Bu tork, ağırlık yüküyle çarpılmış ve yük pozisyonu ile kaydırma rulmanı merkezi arasındaki mesafeyi temsil eder.Dönüştürme sürüşü tersine çevrilecek..

Radyal yük:Yük, döner rulmanın eksenine dikey olarak

Eksen yükü:Dönüştürme rulmanının eksenine paralel yük

Dayanım tork:Bu ters torktur. Sürücü ters döndüğünde ve parçalar hasar görmediğinde,Elde edilen maksimum tork tutma tork olarak adlandırılır, aynı zamanda kırılmış tork olarak da görülür.

Kendini kilitleyen:Yalnızca yük olduğunda, dönme sürücüsü ters döndürülemez ve bu nedenle kendi kendine kilitlenir.
