Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | Model: | VE7" |
|---|---|---|---|
| Dişli Oranı: | 57:1 | Maksimum nominal çıkış tork: | 5060 Nm |
| Tutma torku: | 40,000 Nm | Devirme Torku: | 5,000 Nm |
| Verimlilik: | %40 | Standart Renk: | RAL 9006 |
| Vurgulamak: | Vertical Envelope slew gearbox,VE7 slew gearbox,Self locking slew drive gearbox |
||

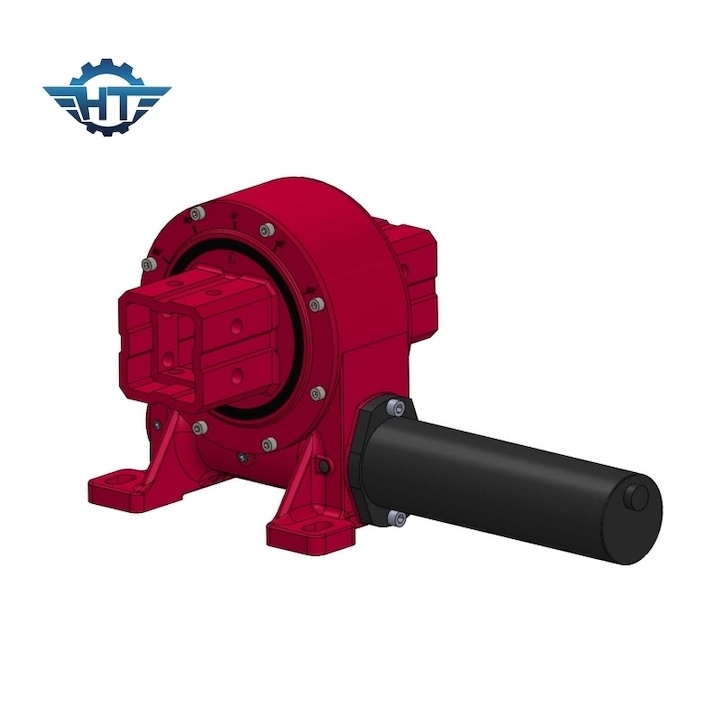

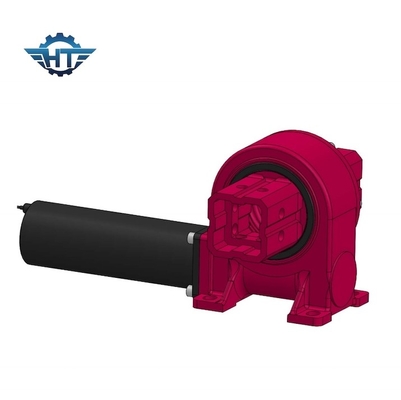

CE dikey kabuklı sürüşlü soluklu sürüşlü soluklu motor
Özel Solucan Düğmesi Dönüştürme Sürücüsü Tanım
Dönüştürme tahriklerimiz aynı anda eksenel kuvvetin, radyal kuvvetin ve eğim momentinin etkilerini taşıyabilir, çünkü dönüş tahriklerinin çekirdek bileşeni zarf döngüsünü ve çoklu diş temasını benimser.Geleneksel döngü ürünleriyle karşılaştırıldığında, ürünlerimiz basit kurulum, kolay bakım ve daha fazla kurulum alanı tasarrufu özelliklerine sahiptir.
VE modelinin teknik verileri
| Model | oranı | Adlık çıkış tork (N.m) | Eğme tork (N.m) | Dayanım tork (N.m) | Eksenel yük (kN) | Radial yük (kN) | Verimlilik | Kesinlik (°) | Kendini kilitleyen | Ağırlık (kg) |
| 3'lük | 31:1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | ≤0.1 | - Evet. | 12 |
| 5 inç | 37:1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | ≤0.1 | - Evet. | 18 |
| 7 inç | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | ≤0.1 | - Evet. | 32 |
| 8 inç | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | ≤0.1 | - Evet. | 28 |
| 9 inç | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | % 40 | ≤0.1 | - Evet. | 52 |
| 12 inç | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | - Evet. | 65 |
| 14 inç | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | - Evet. | 88 |
| 17 inç | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | - Evet. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | - Evet. | 192 |
| 25 inç | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | - Evet. | 251 |
Avantajlar
1Güneş izleme sisteminin güvenliğini artırmak için yüksek geri çekiş.
2. 360 derece veya +60 ~ 60 derece dönme aralığı veya müşterilerin talebi olarak
3İçini kaplayan solucan sürücüsü.
4Yüksek yükü sağlamak için çok dişli temas
5Kendi kendine kilitleme fonksiyonu.
Özel Hizmetler
1- Farklı uygulamalara ve projelere dayalı özel tasarım
2Hidrolik motorlar, adımlı motorlar, elektrikli motorlar vb. gibi farklı motor türleri eşleştirilebilir.
3Farklı renkler RAL koduna göre mevcuttur; bizim standart renk RAL 9006'dır.
Anahtar Parametrelerin Sözlüğü
Eğiliş Moment Döner:Bu tork, ağırlık yüküyle çarpılmış ve yük pozisyonu ile kaydırma rulmanı merkezi arasındaki mesafeyi temsil eder.Dönüştürme sürüşü tersine çevrilecek..
Radyal yük:Yük, döner rulmanın eksenine dikey olarak
Eksen yükü:Dönüştürme rulmanının eksenine paralel yük
Dayanım tork:Bu ters torktur. Sürücü ters döndüğünde ve parçalar hasar görmediğinde,Elde edilen maksimum tork tutma tork olarak adlandırılır, aynı zamanda kırılmış tork olarak da görülür.
Kendini kilitleyen:Yalnızca yük olduğunda, dönme sürücüsü ters döndürülemez ve bu nedenle kendi kendine kilitlenir.
