Ürün ayrıntıları:
|
Güç kaynağı: | 24 volt | Türü: | Singe Ekseni |
---|---|---|---|
Menşe yeri: | Changzhou, Çin | Çıkış Torku: | 533 Nm |
Çıkış hızı: | 0,065 devir | Özellik: | Çift Zarf |
Kullanımı: | Küçük Güneş İzleyici | Koruma Özelliği: | IP66 |
Vurgulamak: | slewing drive for solar tracking system,slew drive for solar tracker |

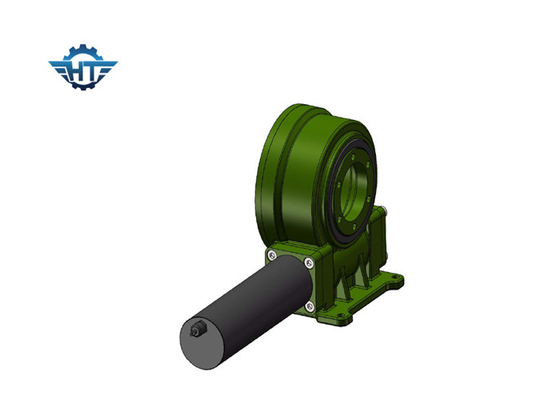

Dikey Tek Eksenli Güneş İzleyici, Küçük İzleyici Çift Zarf Solucan
Güneş İzleyici Sürücü Açıklaması
Slewing Drive, tam döngü dönüşü ve değişken hız gereksinimleri için her fırsatta kullanılabilir.Hareket iletiminin daha yüksek doğruluğu veya vücudun kompakt yapısı daha yüksek bir mekanizma seçimi gerektirir., döner tahrik en iyi çözümdür. Kapalı çift eksenli döner tahrik, dikey ve yatay olarak iki farklı yönde hareketi gerçekleştirebilir.Genellikle çift eksenli güneş izleme sistemlerine veya benzer çalışma koşullarına sahip bazı makine ekipmanlarına uygulanır..

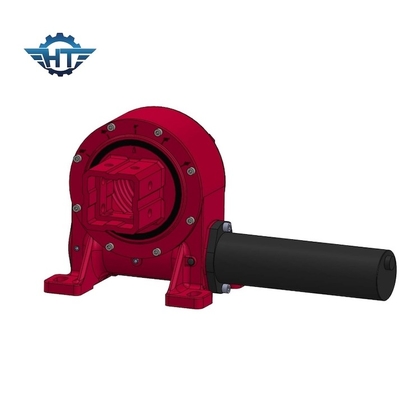

Dikey Tipi solucan dişli Küçük Döner Sürücü
VE solucan dişli, dikey kurulum döner sürücü anlamına gelir; esas olarak toz geçirmez, yağmur geçirmez ve korozyona karşı koruma derecesi IP66, hassas 0.1°.
Ekipman alanını tasarruf etmenin, maksimum yük kapasitesinin, kompakt tasarımın ve uzun hizmet ömrünün ve bakım maliyetlerinin azalmasının avantajına sahiptir.
Performans Verileri
Model | oranı | Adlık çıkış tork (N.m) | Eğme tork (N.m) | Dayanım tork (N.m) | Eksenel yük (kN) | Radial yük (kN) | Verimlilik | Kesinlik (°) | Kendini kilitleyen | Ağırlık (kg) |
3'lük | 31:1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | ≤0.1 | - Evet. | 12 |
5 inç | 37:1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | ≤0.1 | - Evet. | 18 |
7 inç | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | ≤0.1 | - Evet. | 32 |
8 inç | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | ≤0.1 | - Evet. | 28 |
9 inç | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | % 40 | ≤0.1 | - Evet. | 52 |
12 inç | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | - Evet. | 65 |
14 inç | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | - Evet. | 88 |
17 inç | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | - Evet. | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | - Evet. | 192 |
25 inç | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | - Evet. | 251 |
Uygulama
Dönüş tork gücü gerektiren uygulama için mükemmel bir üründür.
Slew Drive For Solar: Güneş fotovoltaik paneli rotasyonunda tasarlanmıştır ve güç üretimi verimliliğini artırır. Tek eksel ve çift eksel güneş izleme çözümleri mevcuttur.
Rüzgar jeneratörleri için: Rüzgar türbinlerindeki tabancaları döndürmek için kaydırma motorları kullanılır
İnşaat Makineleri için Uygulama: montajlı kamyon vincinin, hava çalışma platformunun, dok vincinin, ahşap tutma üzerinde yaygın olarak uygulanır
Endüstri Piyasası için: Otomasyon/montaj hattı, robot kolu
Uydu için: Uydu tabakasında uzay iletişim ve küresel konumlandırma sistemleri için kullanılabilir
