Ürün ayrıntıları:
|
| Türü: | kapalı | Uygulama: | İnşaat makineleri |
|---|---|---|---|
| sürücü: | hidrolik motor | IP derecesi: | IP66 |
| Renk: | istendiği gibi | verimlilik: | %40 |
| Model: | VE9 | Oran: | 61:1 |
| Vurgulamak: | slewing drive for solar tracking system,solar tracker drive |
||

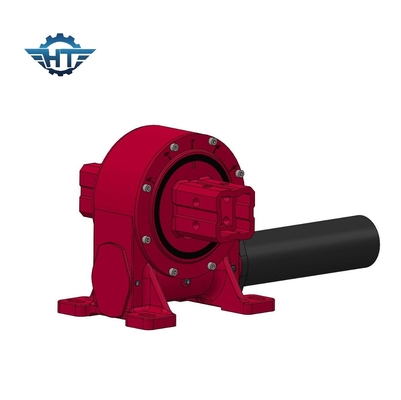

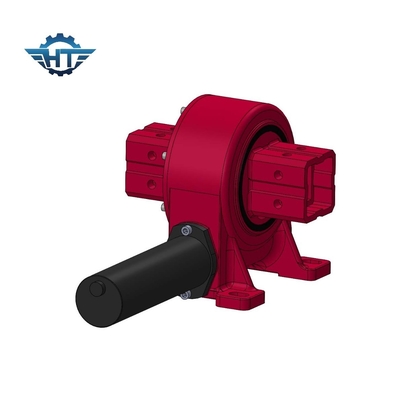

Vertikal Solucan Döşeme Sürücüsü Soluk Saati Solucan Bağlantısı Tek Eksenli Takip Sistemi
Solucan Düğmesi Sürücü Tarifi
Dikey tasarım Hangtuo sürüş sürücülerinin en büyük parlak noktasıdır. Dikey tasarım çoğunlukla güneş izleyici sistemi için kullanılır.Özel yapı, tek eksenli güneş izleme sisteminin braketinin karmaşık yapısını basitleştirir., tüm sistemin maliyetini düşürerek dikey tasarım güneş izleyici pazarında daha rekabetçi bir rol oynuyor.
VE Serisi Döner Sürücü'nün Teknik Verileri
| Model | oranı | Adlık çıkış tork (N.m) | Eğme tork (N.m) | Dayanım tork (N.m) | Eksenel yük (kN) | Radial yük (kN) | Verimlilik | Kesinlik (°) | Kendini kilitleyen | Ağırlık (kg) |
| 3'lük | 31:1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | ≤0.1 | - Evet. | 12 |
| 5 inç | 37:1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | ≤0.1 | - Evet. | 18 |
| 7 inç | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | ≤0.1 | - Evet. | 32 |
| 8 inç | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | ≤0.1 | - Evet. | 28 |
| 9 inç | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | % 40 | ≤0.1 | - Evet. | 52 |
| 12 inç | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | - Evet. | 65 |
| 14 inç | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | - Evet. | 88 |
| 17 inç | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | - Evet. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | - Evet. | 192 |
| 25 inç | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | - Evet. | 251 |
| Model: | VE9 | Doğum yeri | Changzhou, Çin |
| Marka | HANGTUO | Türü | Kapalı |
| Malzeme | 42CrMo,50Mn | Çıktı Döner | 7320 N.m |
| Eğme Moment Döner | 18300 N.m | Durum Döner | 51000 N.m |
| Statik Aksyal Değerlendirme | 90 KN | Statik Radyal Değerlendirme | 160 KN |
| Dinamik Aksyal Değerlendirme | 45 KN | Dinamik Radyal Değerlendirme | 80 KN |
| Düğüm oranı | 61:1 | Verimlilik | % 40 |
Başvurular
Çift eksenli döner sürücülerin en yaygın uygulamaları, heliostatlar ve konsantre fotovoltaik (CPV) ve uydu veya radar antenleri gibi iki eksenli güneş izleyicileridir.Diğer uygulamalar arasında otomotiv asansörleri vardır, robotik kol pozisyonerleri ve sahne ekipmanları.
SDE Çift Eksenli Konumlandırıcı Özellikleri
Özellikleri
1Tek veya çift çıkışlı dikey kapalı tasarım.
2Kum saati solucanları kullanmak, çok dişli temas, daha büyük yüklere dayanabilmek için yüksek tork aktarmak.
Başvurular
Bir döner sürücünün kullanılabileceği birçok uygulama vardır, çünkü öncelikle güç ve dönme torkunu korumak için yük gerektiren uygulamalar için uygundur.
Tipik salıncak tahrik uygulamaları şunları içerir, ancak bunlarla sınırlı değildir:
1- Güneş izleyici.
2.Rüzgar Türbinleri
3- Erkek asansörü.
4Hidrolik makineler
5- Teleişletme.
6- Ekskavatör.
7- Kaldırın.
8.Kranlar
9.Körme ekipmanları
10- Askeri ekipman.
