Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | Model: | VE7" |
|---|---|---|---|
| Dişli Oranı: | 57:1 | Nominal çıkış torku: | 1750 Nm |
| Tutma torku: | 13200Nm | Devirme Torku: | 7000Nm |
| Verimlilik: | %40 | Standart Renk: | RAL 9006 |
| Vurgulamak: | slew drive motor,worm gear slew drive |
||

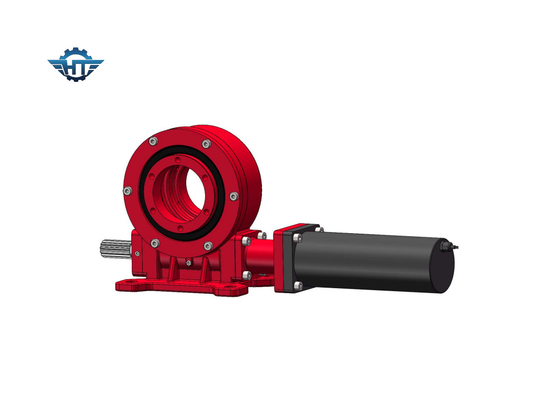

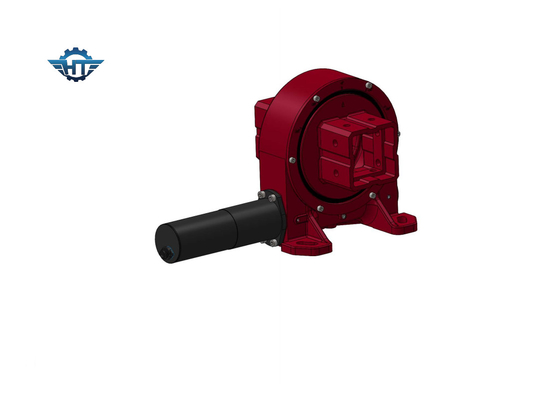

CE ve ISO VE7 Slew Drive Gearbox, Dikey Zarf Solucan Gear Slew Drive Trackers için
Dikey Tek Eksenli Solucan Düğme Sürüşü Açıklama
Döner tahrik, ters kendi kendine kilitleme özelliklerine sahip solucan dişli tahrikinden dolayı ters kendi kendine kilitleme özelliğine sahiptir.Bu özellik büyük ölçüde ev sahibi işletim ve güvenlik faktörünün istikrarını artırırGeleneksel kaydırma ürünleri ile karşılaştırıldığında, kaydırma sürücü vitesi kurulumu kolaydır, bakımı kolaydır ve önemli bir kurulum alanı tasarrufu sağlar.
VE Dönüştürme Sürücüsünün Teknik Veri
| Model | oranı | Adlık çıkış tork (N.m) | Eğme tork (N.m) | Dayanım tork (N.m) | Eksenel yük (kN) | Radial yük (kN) | Verimlilik | Kesinlik (°) | Kendini kilitleyen | Ağırlık (kg) |
| 3'lük | 31:1 | 600 | 1500 | 1800 | 22 | 15 | % 40 | ≤0.1 | - Evet. | 12 |
| 5 inç | 37:1 | 800 | 5000 | 9200 | 16 | 27 | % 40 | ≤0.1 | - Evet. | 18 |
| 7 inç | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | % 40 | ≤0.1 | - Evet. | 32 |
| 8 inç | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | % 40 | ≤0.1 | - Evet. | 28 |
| 9 inç | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | % 40 | ≤0.1 | - Evet. | 52 |
| 12 inç | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | % 40 | ≤0.1 | - Evet. | 65 |
| 14 inç | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | % 40 | ≤0.1 | - Evet. | 88 |
| 17 inç | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | % 40 | ≤0.1 | - Evet. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | % 40 | ≤0.1 | - Evet. | 192 |
| 25 inç | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | % 40 | ≤0.1 | - Evet. | 251 |
Avantajlar
1Güneş izleme sisteminin güvenliğini artırmak için yüksek geri çekiş.
2. 360 derece dönme aralığı
3İçini kaplayan solucan sürücüsü.
4Yüksek yükü sağlamak için çok dişli temas
5Kendi kendine kilitleme fonksiyonu.
Özel Hizmetler
1- Farklı uygulamalara ve projelere dayalı özel tasarım
2Hidrolik motorlar, adımlı motorlar, elektrikli motorlar vb. gibi farklı motor türleri eşleştirilebilir.
3Farklı renkler RAL koduna göre mevcuttur; bizim standart renk RAL 9006'dır.
Anahtar Parametrelerin Sözlüğü
Eğiliş Moment Döner:Bu tork, ağırlık yüküyle çarpılmış ve yük pozisyonu ile kaydırma rulmanı merkezi arasındaki mesafeyi temsil eder.Dönüştürme sürüşü tersine çevrilecek..
Radyal yük:Yük, döner rulmanın eksenine dikey olarak
Eksen yükü:Dönüştürme rulmanının eksenine paralel yük
Dayanım tork:Bu ters torktur. Sürücü ters döndüğünde ve parçalar hasar görmediğinde,Elde edilen maksimum tork tutma tork olarak adlandırılır, aynı zamanda kırılmış tork olarak da görülür.
Kendini kilitleyen:Yalnızca yük olduğunda, dönme sürücüsü ters döndürülemez ve bu nedenle kendi kendine kilitlenir.
