Çift Eksen İzleme Uydu Anteni ve CSP için Özelleştirilmiş SDE Döner Tahrik Şanzımanı

Çift Eksen İzleme Uydu Anteni ve CSP için Özelleştirilmiş SDE Döner Tahrik Şanzımanı

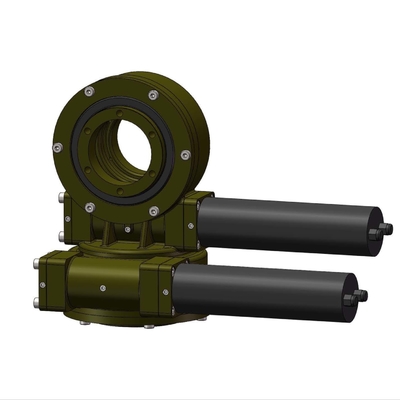

Büyük resim :  Çift Eksen İzleme Uydu Anteni ve CSP için Özelleştirilmiş SDE Döner Tahrik Şanzımanı

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: SDE7"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

Çift Eksen İzleme Uydu Anteni ve CSP için Özelleştirilmiş SDE Döner Tahrik Şanzımanı

Açıklama
Malzeme: 50Mn, 42CrMo, QT modeli: SDE 7
Dişli Oranı: 57:1 Çıkış Torku: 0,8 kNm
Tutma Torku: 6 kNm Devirme Torku: 9.2 kNm
Yeterlik: %40 Renk: RAL'ye dayalı
Vurgulamak:

slewing ring drive

,

worm drive motor

Çift Eksen İzleme Uydu Anteni ve CSP için Özelleştirilmiş SDE Döner Tahrik Şanzımanı



Döner Tahrik Şanzıman Açıklaması



Hangtuo'nun döner tahrikibazı tamamlanmış yedek parçalar ile muhafaza, döner yatak, sızdırmazlık, zarflama solucanından oluşur.Ayrıca saat yönünde ve saat yönünün tersine dönüş için hareket edebilen döner tahrikler için kullanılan Elektronik motor ve Hidrolik motoru da üretebiliriz.



SDE Modeli Döner Tahrik Performans Parametreleri



SDE Modeli Performans Parametreleri
modeli Nominal Çıkış Torku (Nm)

Devirme Torku

(kN.m)

Tutma Torku (kN.m) Eksenel Yük (kN) Radyal Yük (kN) Oran Yeterlik

Kesinlik

(derece)

IP

çalışma kademesi

(℃)

Kendinden kilitleme Ağırlık (kg)
3" 600 1.5 5.8 10 15 31:1 %40 ≤0.15 66 -40~+80 Evet 25kg
5" 800 6 9.2 16 27 37:1 %40 ≤0.15 66 -40~+80 Evet 34kg
7" 2000 7.5 13.2 34 58 57:1 %40 ≤0.15 66 -40~+80 Evet 56kg
9" 4300 16 27.2 60 130 61:1 %40 ≤0.15 66 -40~+80 Evet 92kg
12" 5800 25 41 77 190 78:1 %40 ≤0.15 66 -40~+80 Evet 160kg
14" 6750 48 45 110 230 85:1 %40 ≤0.15 66 -40~+80 Evet 224kg
17" 9460 67 54 142 390 102:1 %40 ≤0.15 66 -40~+80 Evet 320kg
21" 16000 89 65 337 640 125:1 %40 ≤0.15 66 -40~+80 Evet 492kg
25" 21450 112 89 476 950 150:1 %40 ≤0.15 66 -40~+80 Evet 705kg



Avantaj



1. Döner halkaya dayalı güçlü devrilme momenti

2. Zarflı sonsuz sürücüyü benimseyin

3. Çoklu diş teması kullanmak için daha büyük yük sürün

4. Daha iyi statik kendini kilitleme işlevi



Uygulamalar



Hangtuo'nun çift eksenli çevirme cihazı, tork üretmek için iki bağımsız ve ayrı eksen etrafında dönebilir, böylece çok çeşitli kararlı ve yüksek hassasiyetli şanzıman elde eder.Uygulamalar arasında güneş izleyicileri, heliostatlar, konsantre fotovoltaikler (CPV) ve uydu ve radyo antenleri bulunur.
