Ürün ayrıntıları:
|
| Malzeme: | QT | modeli: | dikey 5 inç |
|---|---|---|---|
| Tip: | solucan ve solucan çarkı | Garanti: | 3 yıl |
| OEM: | mevcut | Teknik Destek: | tüm hayat |
| Başvuru: | CSP İstasyonu | Oran: | 37:1 |
| Vurgulamak: | Tek Eksenli Dikey Döner Sürücü,5 İnç Dikey Döner Sürücü,Step Motorlu Dikey Döner Sürücü |
||

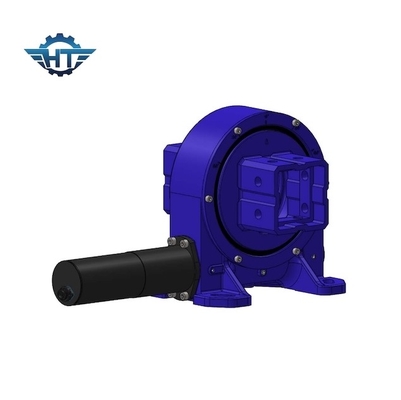

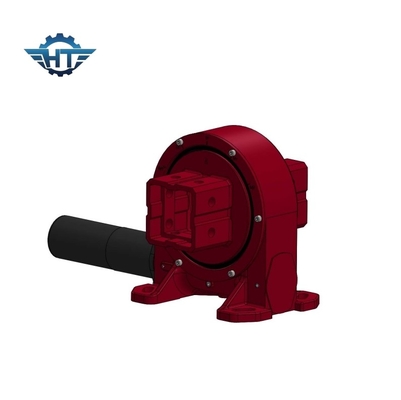

CSP İstasyonu için Step Motorlu Güvenilir Dikey 5 İnç Tek Eksenli Döner Sürücü
Tek Eksenli Döner Tahrik Açıklaması
Özellikler: Temel model boyutlarımız 1.500 Nm ila 11.200 Nm tutma torku, 100 Nm ila 20.000 Nm çıkış torku, 5000 Nm ila 89.000 Nm devirme torku ve 30:1 ila 150:1 arasında dişli kutusu küçültme oranları sunar.Planet dişli kutusu takılarak dişli oranı daha da yüksek olabilir.Sürücüler yatay, dikey veya birden çok eksenin birleşimine monte edilebilir.
Güvenilirlik: SDE çift eksenli döner sürücülerimiz, hassas 3D konumlandırma için 30 yıllık saha ömrü için garantilidir.SDE sürücüleri, tek bir sürücüde verimli ve güvenilir bir çözüm oluşturur.Saha ömrünü en üst düzeye çıkarmak için tüm bileşenlerimizi ve hammaddelerimizi ISO 9001, CE sertifikaları tarafından belirlenen standartları kullanarak nitelendiriyoruz.
Performans: Döner tahriklerimiz, maksimum kontrol ve hareket desteği sağlamak için patentli kum saati solucan teknolojisini kullanır.Sonsuz dişlilerimiz, standart sonsuz vidalardan daha yüksek diş kavraması olan kum saati vidasından halka dişlinin hatve hattında 5 ila 11 dişe geçer ve dişli kutusuna daha fazla stabilite ve güç verir.Kum saati teknolojisi hakkında daha fazla bilgi edinin.
Uygulamalar: Çift eksenli döner tahrikler için en yaygın döner tahrik uygulaması, heliostatlar ve konsantre fotovoltaikler (CPV) gibi çift eksenli güneş takip cihazları ve uydu veya radar çanaklarıdır.Otomotiv asansörleri, robotik kol konumlandırıcılar ve sahne ekipmanları gibi diğer uygulamalar.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Özellikler
Kum saati solucanını benimseyen sürücüler aşağıdaki özelliklere sahiptir:
1) Daha yüksek çıkış torku ve tutma yükü
2) En iyi izleme hassasiyeti
3) Güçlü korozyon direnci ve etkili sızdırmazlık
Döner sürücülerin uygun boyutu nasıl seçilir?
Sadece performans eksikliğinden veya performans fazlalığından kaçınmak için döner tahriklerin uygun boyutunu seçmek, uygun maliyetli çözümlere ulaşmada önemli bir rol oynar.
Uygun bir döner tahrik seçmek için lütfen bize aşağıdaki bilgileri verin:
1. uygulama
2. gerekli çıkış toque.Bu veriler hakkında net bir fikriniz yoksa, bize sadece yükü, örneğin döner sürücümüzdeki panellerin ağırlığını ve montaj braketlerini söyleyin.
3. Önerdiğimiz sürücünün büyük rüzgar geldiğinde maksimum yükü taşıyabileceğini hesaplamak için kullanılan yük boyutları ve son 10 yılda bölgenizdeki en büyük rüzgar.
4. İhtiyacınız olan çıkış hızı, sizin için uygun motorları önermemize yardımcı olacaktır.
5. geri tepme, IP derecesi talebi vb. gibi diğer bilgiler
