Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | Model numarası: | SE14 |
|---|---|---|---|
| Tip: | solucan ve solucan çarkı | Ömür: | 30 yıl |
| OEM: | Mevcut | Başvuru: | Konsantre Enerji Santrali |
| Oran: | 85:1 | kapalı konut: | Evet |
| Vurgulamak: | slewing ring drive,small slew drive |
||

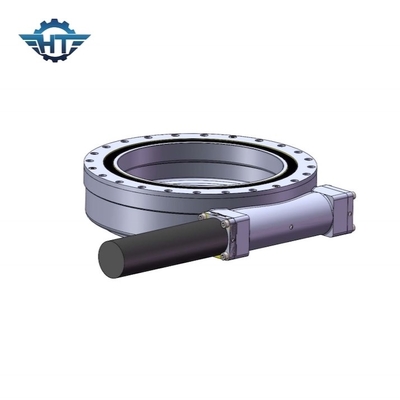

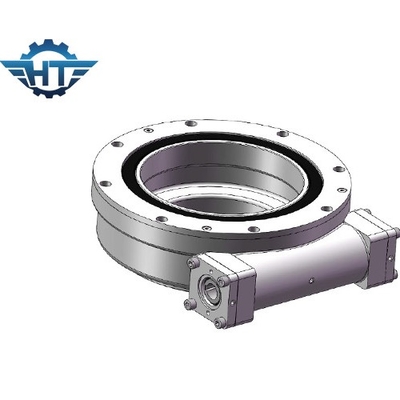

Konsantre Santral için Step Motorlu Tek Eksenli 14 İnç Kendinden Kilitlemeli Döner Tahrik Şanzıman
Kendinden Kilitli Döner Tahrik Açıklaması
Tek eksenli döner sürücüler için en yaygın döner sürücü uygulaması, yatay tek eksenli güneş takip sistemidir.Tek eksenli takip sistemi, güneş panelini doğudan batıya doğru güneşe dönük tutabilen ve hareket halindeyken güneş ışığının güneş panelini dikey olarak ışınlamasını sağlayan bir güç ünitesidir.Tek eksenli döner sürücü, izleme hassasiyetini ve güç üretim verimliliğini artırabilir; bu, tek eksenli döner sürücünün tek bir sürücüde verimli ve güvenilir bir çözüm oluşturabileceği anlamına gelir.PV için tek eksenli döner sürücüler dikey olarak monte edilebilir.
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Kesinlik (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Özellikler ve Avantajlar
1. Sistemin daha yüksek hassasiyetle tam otomatik olarak izlenmesini sağlamak için yüksek hassasiyet
2. Sabit montaj sistemine göre yaklaşık %45 daha fazla güç çıkışı elde etmek
3. Kolay kurulum ve kullanım
4. kolay bakım
Uygulama alanları
Döner tahrikler, aynı dişli kutusundan hem yük tutma hem de dönme torku gerektiren durumlar için mükemmeldir.Tipik uygulamalar arasında güneş takip cihazları, rüzgar türbinleri, uydu ve radar çanakları, kamyon vinçleri, insan asansörleri, yardımcı ekipman, hidrolik ekipman ataşmanları, yağ aracı ekipmanı, lastik yükleyiciler, kazıcılar ve otomotiv asansörleri bulunur.
Döner sürücülerin uygun boyutu nasıl seçilir?
Sadece performans eksikliğinden veya performans fazlalığından kaçınmak için döner tahriklerin uygun boyutunu seçmek, uygun maliyetli çözümlere ulaşmada önemli bir rol oynar.
Uygun bir döner tahrik seçmek için lütfen bize aşağıdaki bilgileri verin:
1. uygulama
2. gerekli çıkış toque.Bu veriler hakkında net bir fikriniz yoksa, bize sadece yükü, örneğin döner sürücümüzdeki panellerin ağırlığını ve montaj braketlerini söyleyin.
3. Önerdiğimiz sürücünün büyük rüzgar geldiğinde maksimum yükü taşıyabileceğini hesaplamak için kullanılan yük boyutları ve son 10 yılda bölgenizdeki en büyük rüzgar.
4. İhtiyacınız olan çıkış hızı, sizin için uygun motorları önermemize yardımcı olacaktır.
5. geri tepme, IP derecesi talebi vb. gibi diğer bilgiler
