Ürün ayrıntıları:
|
Malzeme: | 50Mn, 42CrMo | modeli: | 7 inç |
---|---|---|---|
Dişli Oranı: | 57:1 | Yeterlik: | %40 |
Hassas: | ≤ 0.1 Derece | sürücü: | Elektrik motoru |
Renk: | İstendiği Gibi | Tip: | Kum Saati Solucan Tek Eksen |
Vurgulamak: | Sert Çelik Hidrolik Döner Tahrik,Tek Eksenli Hidrolik Döner Tahrik,Sert Çelik sonsuz tahrikli dönüş halkası |

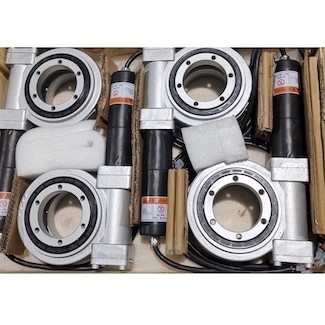

Düz Tek Eksenli Güneş Takip Sistemleri için 7 İnç Sert Çelik Döner Sürücüler
Sert Çelik Döner Sürücüler Açıklama
Döner redüktör (döner tahrik) esas olarak mühendislik inşaat makinelerinde, güneş enerjisi, rüzgar enerjisi ve çeşitli otomatik izleme makinelerinin uzun süreli çalışmasında ve hatta endüstriyel robotik alanında kullanılır.Döner redüktör esas olarak aşağıdaki dört avantaja sahiptir:
1. Yüksek entegrasyonun döner redüktörü
Döner redüktör son derece entegredir, en büyük ve en küçük döner redüktör makineyi düzinelerce yük boşluğu ile çalıştırabilir, ancak boyutları, özellikle şanzıman zinciri eksenel boyutu çok farklı değildir, bu avantaj, bağlı olanın yapısal formunun düzleşmesini kolaylaştırır. Seri sürücünün parçaları, böylece tüm mekanik ekipmanı azaltır.
2. Modüler Döner redüktör
Döner redüktörün yüksek entegrasyonu nedeniyle, kullanıcıların tedarik ve işlemenin her bir parçası için bir döner cihaz oluşturması gerekmez, ayrıca belirli bir dereceye kadar hazırlık sürecinin başlangıcında ürün üretimini azaltır, böylece emeği büyük ölçüde iyileştirir üretkenlik.
3. Döner redüktörün güvenliği
Sonsuz tahrik, ters kendi kendine kilitleme özelliklerine sahiptir, tersine kendi kendine kilitlemeyi sağlayabilir, yani sadece solucan tarafından sonsuz tekerleği sürmek için.Bu özellik, döner redüktörün (döner tahrik) kaldırma, hava çalışması ve diğer ekipmanlarda yaygın olarak kullanılmasını sağlarken, ana bilgisayarın bilimsel ve teknolojik içeriğini geliştirirken, aynı zamanda ana bilgisayarın çalışma kararlılığını ve operasyonun güvenlik faktörünü de iyileştirir. .Döner redüktörün (döner sürücü) kurulumu kolaydır, bakımı kolaydır ve kurulum alanından geleneksel döner ürünlerden daha fazla tasarruf sağlar.
4. Geleneksel dişli şanzımana kıyasla döner redüktörün basitleştirilmiş ana gövde tasarımı
Sonsuz dişli nispeten büyük bir yavaşlama oranı elde edebilir, bazı durumlarda ana bilgisayar parçalarını ana bilgisayar için koruyabilir, böylece müşteriler için tedarik maliyetini azaltabilir, ancak aynı zamanda ana bilgisayar hatası oluşturma oranını da büyük ölçüde azaltabilir.Entegre bir yapı olarak, döner redüktör (döner tahrik) nispeten yenidir ve entegrasyonun iyileştirilmesi sadece uygulamada birçok avantaj sağlamakla kalmaz, aynı zamanda üretim ve kullanım için çok fazla kolaylık sağlar ve geliştirmede kilit araştırma yönümüz olacaktır. hassasiyetini, dayanıklılığını ve gelecekte kullanım alanını daha da genişletmektedir.
SE Modeli Performans Parametreleri
SE Modeli Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) | devirme tork (kN.m) |
Tutma tork (kN.m) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik | Hassas (derece) |
IP | çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kilogram) |
1" | 400 | 1 | 2 | 22 | 12 | 32:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 6 |
3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 8 |
5" | 962 | 6 | 9 | 68 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 12 |
7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 21 |
9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 49 |
12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 61 |
14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 63 |
17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 105 |
21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 149 |
25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 204 |

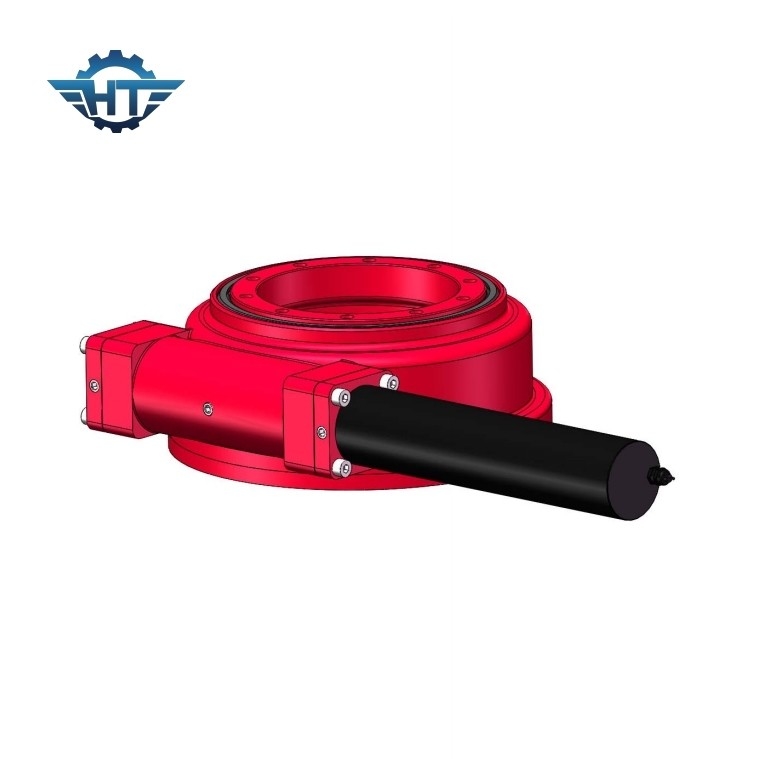

SE7 Döner Tahrik Parametreleri
modeli: | SE7 | Anavatan | Changzhou, Çin |
Marka | HANGTUO | Tip | kapalı |
Malzeme | 42CrMo,50Mn | Çıkış Torku | 2000 Nm |
Devirme Momenti Torku | 1.35 Bin Nm | Tutma Torku | 1.32 Bin Nm |
Statik Eksenel Derecelendirme | 132 KN | Statik Radyal Derecelendirme | 58 KN |
Dinamik Eksenel Derecelendirme | 66 KN | Dinamik Radyal Derecelendirme | 38 KN |
Dişli Oranı | 57:1 | Yeterlik | %40 |
