Ürün ayrıntıları:
|
Güç kaynağı: | 24V DC Motor | modeli: | SE7 |
---|---|---|---|
Menşe yeri: | Changzhou, Çin | Yapı: | kapalı konut |
Başvuru: | Güneş enerjisi | Oran: | 57:1 |
IP Derecesi: | IP66 | Garanti: | 5 yıl |
Vurgulamak: | Güneş Enerjisi Sonsuz Dişli Şanzıman,Sonsuz Dişli Şanzıman SE7,SE7 döner yatak tahriki |

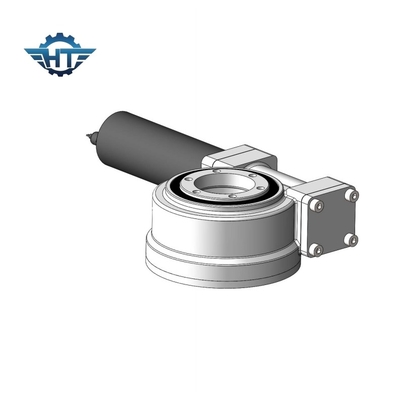

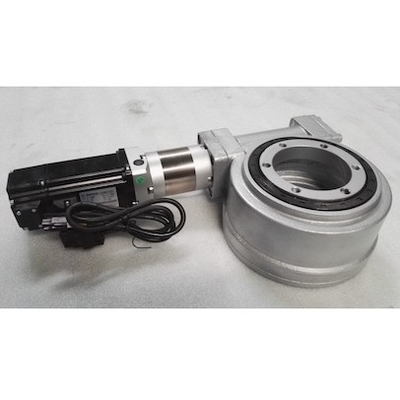

7 İnç Sonsuz Dişli Küçük Döner Tahrikler, Güneş Enerjisi İçin Büyük İletim Oranı
Sonsuz Dişli Küçük Döner Tahrikler Açıklama
Sonsuz dişli çevirme tahriki, döner redüktör olarak da adlandırılır.Genellikle sonsuz, döner yatak, mahfaza, motor adaptörü, uç kapağı ve diğer bileşenlerden oluşur.Döner yatağı ana bileşeni olarak benimseyen döner tahrik, eksenel kuvvet, radyal kuvvet ve devirme momentini aynı anda taşıyabilir.SE serisi döner tahrik ile karşılaştırıldığında, WEA serisi daha iyi koruma performansı, büyük aktarım torku, daha iyi darbe direnci ve uzun çalışma ömrü avantajlarına sahiptir.
Sonsuz dişli çevirme tahriki, hava işleme makineleri kamyon vinci Kaya matkabı, ahşap makinesini kavrayan delme makinesi, kod kalıplama makinesi ve Güneş izleme sistemi, CSP, CPV gibi güneş enerjisi alanı gibi makinelerin nispeten döner parçalarında yaygın olarak kullanılmaktadır.
SE Modeli Performans Parametreleri
SE Modeli Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) | devirme tork (kN.m) |
Tutma tork (kN.m) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik | Hassas (derece) |
IP | çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kilogram) |
1" | 400 | 1 | 2 | 22 | 12 | 32:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 6 |
3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 8 |
5" | 962 | 6 | 9 | 68 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 12 |
7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 21 |
9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 49 |
12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 61 |
14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 63 |
17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 105 |
21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 149 |
25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 204 |
Uygulamalar
Döner tahrikler, daha büyük eksenel yüklere, radyal yüklere ve eğilme momentlerine dayanabilir.Döner tabla veya çerçeve, azimut ve yükseklikte döndürmek için döner bir tahrik tarafından tahrik edilir.
Güneş enerjisi için: Elektrik üretiminin verimini artırmak için güneş takip sisteminde tasarlanmıştır.
Endüstriyel kullanım: Temelde birbirine göre 360° dönen iki nesneyi sürmek için kullanılır.
