Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | modeli: | SE21" |
|---|---|---|---|
| Dişli Oranı: | 125:1 | Nominal Çıkış Torku: | 16 kNm |
| Devirme Torku: | 205 kNm | Yeterlik: | %40 |
| Renk: | RAL 9006 | Conta Malzemeleri: | NBR+PVC |
| Vurgulamak: | IP66 Zarflı Sonsuz Dişli Şanzıman,Korozyon Sınıfı Güneş Döner Tahrik,C5 Korozyon Sınıfı Döner Tahrik Motoru |
||

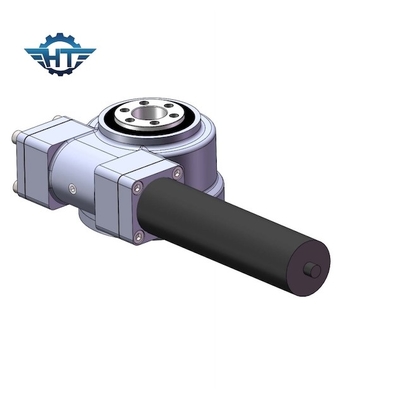

IP66 Zarflı Sonsuz Dişli Şanzıman, Güneş Takip Sistemleri için C5 Korozyon Sınıfı
Zarf Sonsuz Dişli Döner Tahrik Açıklama
Döner yatak veya döner halka tahriki, tipik olarak ağır bir yükü destekleyebilen ancak yavaş dönen bir döner yuvarlanma elemanıdır.
Döner tahrikin uygulaması kapsamlıdır ve önemli ölçüde artmıştır.Önceleri madencilik ve ağır inşaat için kullanılan döner tahrik uygulamaları artık güneş enerjisi, rüzgar türbinleri ve hatta eğlence amaçlı sürüşleri içeriyor.Endüstriler, muazzam güç, doğruluk, güvenlik ve verimlilik gerektiren döner tahriklere yöneliyor.
SE Modeli Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | devirme tork (kN.m) |
Tutma tork (kN.m) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik | Hassas (derece) |
IP | çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kilogram) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 204 |
Özellikler
1. Büyük bir aktarım oranı elde edebilir
2. Daha kompakt tasarım
3. Zarf solucanı kullanarak daha fazla diş teması, çok dişli ağ geçişi, düşük gürültü ile sorunsuz çalışmasını sağlar.
4. Kendinden kilitleme, tersine kendi kendine kilitlemeyi gerçekleştirebilir, yani sadece solucan tekerleğini sürmek için solucan.Bu özelliği ile ağır makinelerde kullanılan sonsuz vida mekanizması güvenlik koruma rolü oynayabilir.
5. Yüksek iletim verimliliği, daha az aşınma.
Uygulamalar
Mühendislik makineleri, hafriyat makineleri, ekskavatörler, parçalama makineleri, istifleyici toplayıcılar, greyderler, yol silindirleri, güçlü sondaj makineleri, kaya delme makineleri vb. gibi döner yataklar için en yaygın kullanılan yerdir.
