Ürün ayrıntıları:
|
| Tip: | SE1 Döner Sürücüler | Malzeme: | 42CrMo, 50Mn |
|---|---|---|---|
| Garanti: | 5~10 yıl | Boyutlar: | 3 inç ila 25 inç |
| Başvuru: | Sanayi makineleri | Renk: | Müşteri gerekli |
| Yapı: | Kapalı Tek Eksen | Koruma: | IP66 |
| Vurgulamak: | 1 İnç Sonsuz Dişli Şanzıman,Endüstriyel Makine Güneş Takip Sürücüsü,1 İnç güneş dönüş tahriki |
||

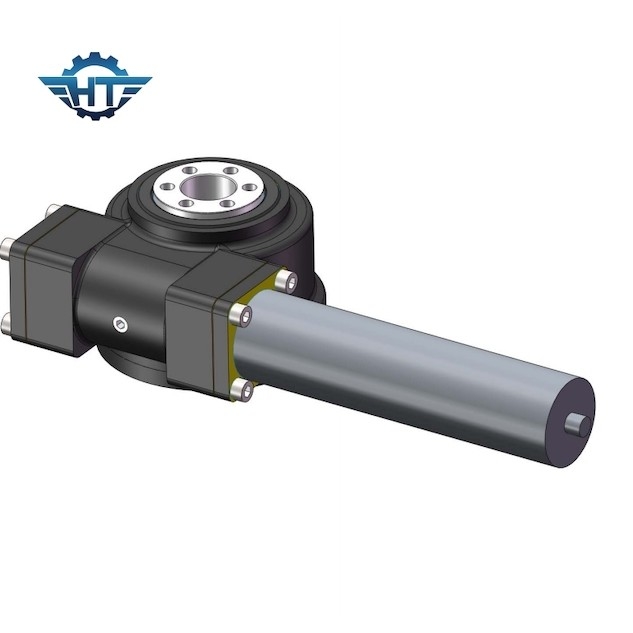

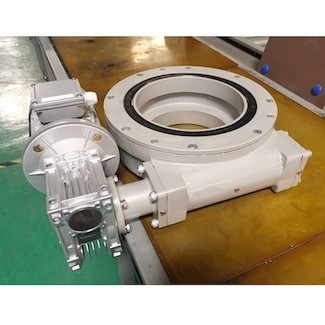

Güneş Enerjisi ve Endüstriyel Makineler İçin 1 İnç Sonsuz Tahrik Küçük Döner Tahrikler
Sonsuz Sürücü Küçük Döner Sürücüler Açıklama
Yaygın uygulamalar genellikle mühendislik ve inşaat makineleridir.Ayrıca uzun süreli çalışma gerektiren güneş, rüzgar ve çeşitli otomatik izleme makinelerinde de uygulanabilir.Kompakt yapısı, kısa transmisyon zinciri, dönüş tahriki sayesinde yüksek doğruluk ve daha kolay dijital kontrol elde etmek daha kolaydır, bu nedenle endüstriyel robotlar alanında birçok uygulama vardır.Döner sürücünün kullanımı kolaydır ve kurulumu ve yerden tasarruf etmesi kolaydır.Uygun döner sürücüyü seçerken, önce eksenel radyal yatak, devrilme torku ve diğer parametrelerin kullanımdan memnun olup olmadığını düşünün, ikincisi, normal hizmet ömrünü sağlamak için döner sürücünün son çıkış hızı 3 rpm'yi aşamaz. ürün.
SE Modeli Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | devirme tork (kN.m) |
Tutma tork (kN.m) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik | Hassas (derece) |
IP | çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kilogram) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 204 |
Kurulum Yöntemleri
Yatay kurulum
Daha iyi koruma sağlamak ve yükseklik eksenine korumayı artırmak için güneş enerjisi uygulamaları için döner sürücünün azimut eksenine baş aşağı monte edilmesi önerilir.Diğer uygulamalar için, montaj yönü, koruma derecesinin bir değerlendirmesine dayanmalı ve daha iyi koruma sağlamalıdır.
dikey kurulum
Daha iyi koruma için ekteki çizime bakarak güneş enerjisi uygulamalarında döner sürücünün kurulması önerilir.Diğer uygulamalar için, montaj yönü, koruma derecesinin bir değerlendirmesine dayanmalı ve daha iyi koruma sağlamalıdır.
