Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | modeli: | VE9 |
|---|---|---|---|
| Dişli Oranı: | 61:1 | Nominal Çıkış Torku: | 7320 Nm |
| Tutma Torku: | 55000 Nm | Devirme Torku: | 16300 Nm |
| Yeterlik: | %40 | Başvuru: | PV Takip Sistemi |
| Vurgulamak: | hydraulic slew motor,slewing gear |
||

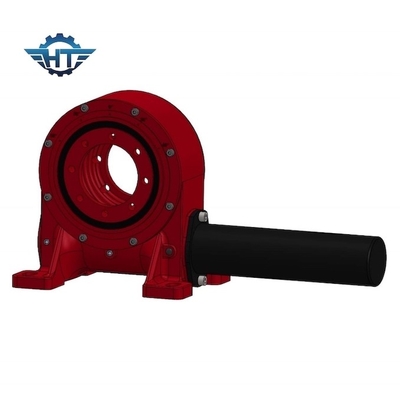

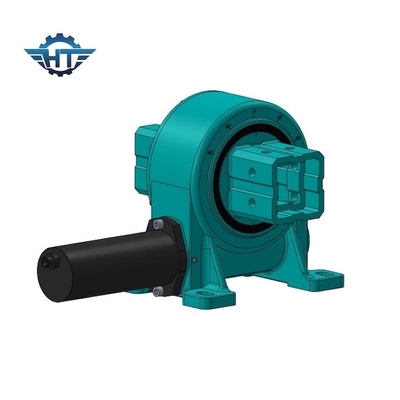

110mm Kare Çıkışlı VE9 Solar Döner Tahrik, PV Takip Sistemi İçin Kolay Montaj ve Bakım
Kare Çıkışlı VE9 Solar Döner Sürücü Açıklama
Sonsuz dişli döner tahrikler, tek eksenli PV izleyiciler için en uygun maliyetli ve optimum çözümlerdir.30 yıllık saha ömrü boyunca doğruluk ve performans için tasarlanmış, test edilmiş ve garanti edilmiştir.
Yalnızca güneş panele en uygun açıdayken en yüksek düzeyde enerji üretebilen sabit PV izleyicilerle karşılaştırıldığında, PV izleyiciler gün doğumundan gün batımına kadar doğrudan güneşe doğru olabilir.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Sıcaklığı(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
Avantajlar
1. Döndürme ±60°, yazılım kontrol hatası olması durumunda sürücü içinde sabit durdurma/sabit limit
2. Bir tahrik motorunun sol veya sağ taraftan bağlantısı
3. Kurulum sırasında dişli boşluğunu ayarlamak gerekli değildir;bu zaten üretici tarafından fabrikadan önce ayarlanmıştır
4. Basit kurulum ve düşük bakım
5. Rasyonel alan kullanımı
6. Dişli kendiliğinden kilitlenir;bu nedenle bir fren gerekli değildir
7. Kolay ve akıcı çalıştırma ve durdurma yöntemi
