Ürün ayrıntıları:
|
| Malzeme: | QT | Tip: | solucan ve solucan çarkı |
|---|---|---|---|
| Ömür: | 30 yıl | Başvuru: | çift eksenli güneş izci |
| Dişli Oranı: | 57 | kapalı konut: | Evet |
| Ters tepki: | 0.1 dereceden az | verimlilik: | %40 |
| Vurgulamak: | slewing ring drive,small slew drive |
||

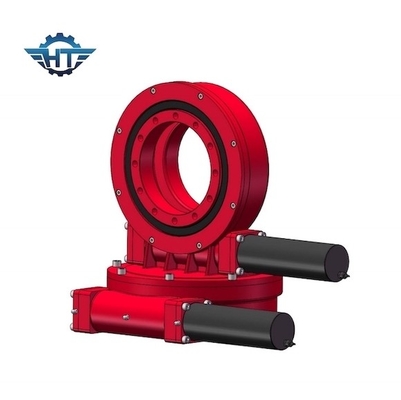

Güneş Takip Sistemi için QT Malzeme Çift Eksenli Döner Tahrik Tutma Torku 13 KNm
Çift Eksenli Döner Tahrik Açıklaması

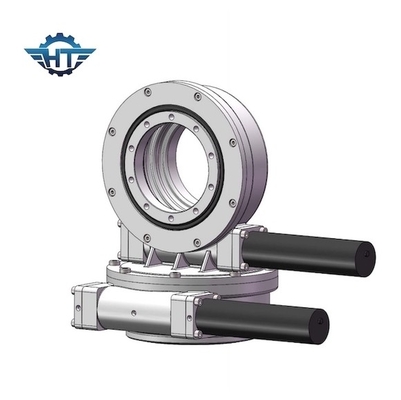

Çift Eksenli Solar Tracker için SDE7 Döner Tahrik
Marka Adı: HT
Model Numarası: SDE3A
Durum: Yeni
Sağlanan Satış Sonrası Hizmet: Yurtdışındaki makinelere hizmet verebilecek mühendisler
Çıkış torku: 2000 Nm
Devirme momenti torku: 13500 N,m
Tutma torku: 13200 Nm
Eksenel derecelendirme: 34 KN
Radyal derecelendirme: 58 KN
Dişli Oranı: 57:1
İzleme Hassasiyeti: ≤ 0.1°
Motor: 12V,24V, DC motor, 380V, 220V AC motor
Net Ağırlık: 56 Kg
Teslim Süresi: Sipariş onaylandıktan ve ödeme alındıktan sonra 15 iş günü içinde.
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet |
705kg
|
Uygulamalar
Çift eksenli döner tahrikler için en yaygın döner tahrik uygulaması, heliostatlar ve konsantre fotovoltaikler (CPV) gibi çift eksenli güneş izleyicileri ve uydu veya radar çanaklarıdır.Diğer uygulamalar arasında otomotiv asansörleri, robotik kol konumlandırıcılar ve sahne ekipmanları yer alır.
SDE Çift Eksenli Konumlandırıcı Özellikleri
1) Güneş izleyicinin göreceli dönüş parçaları için yaygın olarak kullanılan SDE serisi döner tahrik.
2) Solar PV ve solar için çift eksenli izleyici
SDE çift eksenli döner tahrikler, hassas 3D konumlandırma için 30 yıllık bir alan ömrü için garanti edilir.SDE sürücüleri, tek bir sürücüde verimli ve güvenilir bir çözüm oluşturur.Saha ömrünü en üst düzeye çıkarmak için tüm bileşenlerimizi ve hammaddelerimizi ISO 9001, CE sertifikaları tarafından belirlenen standartları kullanarak nitelendiriyoruz.
