Ürün ayrıntıları:
|
| Tip: | VE6 Döner Tahrik | Malzeme: | QT |
|---|---|---|---|
| Başvuru: | PV Takip Sistemi | Garanti: | 10 yıl |
| Renk: | Müşteri Gerekli | Limit İçi: | Evet |
| Motor: | 24v | Özellik: | 30 Yıl Tarla Ömrü |
| Vurgulamak: | 24V Motor Slewdrive,Solar Energy Slewdrive,Satellite Slewdrive |
||

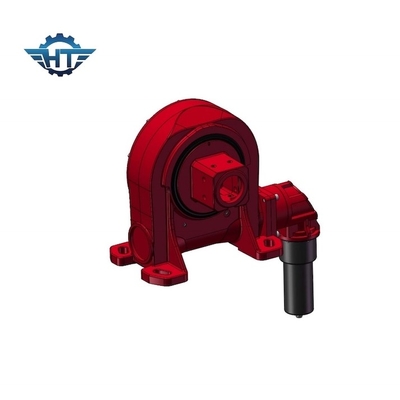

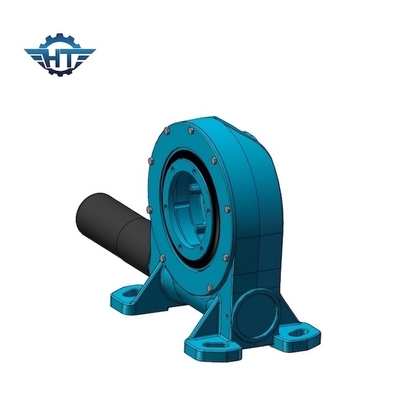

PV Takip Sistemi için 24V Motorlu Döner Tahrikli VE6 Kare Tüp Döner Tahrik
Kare Tüp Döner Tahrik Açıklaması
Genellikle sonsuz dişli veya döner yataklar olarak adlandırılan dikey kendinden kilitli sonsuz dişli döner tahrik, dişli veya döner halka yatağı, sonsuz, taban ve tamamen kapalı muhafazadan oluşan eksiksiz, kuruluma hazır bir sistemdir.Hidrolik veya elektrik motorları, planet dişli kutuları, AC motorlar, step motorlar vb. ile özelleştirilebilir.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Sıcaklığı(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Özellikler
1. Döndürme ±60 derece
2. Bir tahrik motorunun sol veya sağ taraftan bağlantısı
3. Kurulum sırasında dişli boşluğunu ayarlamak gerekli değildir;bu zaten üretici tarafından fabrikadan önce ayarlanmıştır
4. Gres fabrikadan önce doldurulmuştu
5. Basit kurulum ve düşük bakım
6. Rasyonel alan kullanımı
7. Dişli kendiliğinden kilitlenir;bu nedenle bir fren gerekli değildir
8. Kolay ve akıcı çalıştırma ve durdurma yöntemi
9. Yatay kurulum için uygun yüksek devirme torku
