Ürün ayrıntıları:
|
| Malzeme: | dökme demir | modeli: | 3 İNÇ |
|---|---|---|---|
| Dişli Oranı: | 31:1 | Yeterlik: | %40 |
| Kesinlik: | 0.1 dereceden az | sürücü: | Elektrik Motoru/hidrolik Motor/servo Motor |
| Renk: | istendiği gibi | Özellik: | Isı direnci ve korozyon direnci |
| Tip: | Dikey | Anavatan: | Changzhou, Çin |
| Vurgulamak: | slew drive motor,worm gear slew drive |
||

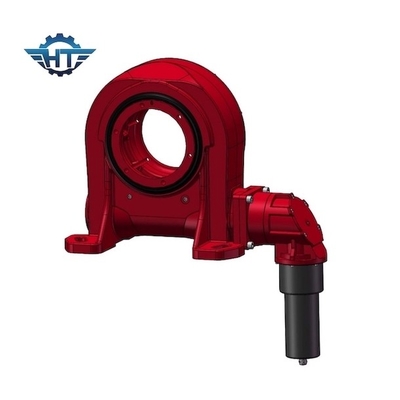

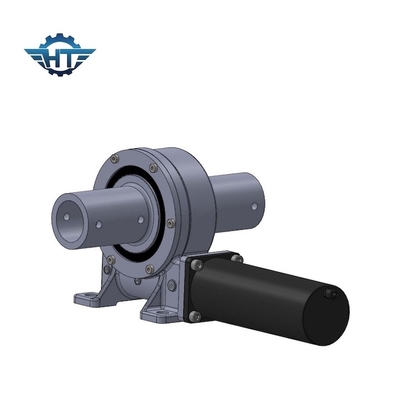

Sonsuz Dişli Küçük Boşluklu Döner Tahrik, Tekneli Termal İstasyon için Kum Saati Sonsuzlu
Küçük Boşluklu Döner Tahrik Açıklaması
Ürün Adı: VE7
Normal Çıkış Hızı: 0.03RPM
Normal Çıkış Torku: 7320 Nm
Maksimum Çıkış Torku: 10980 Nm
Devirme Momenti Torku: 8 kN.m
Tutma Torku: 39 kN.m
Statik eksenel yük: 30 kN
Statik radyal yük: 100 kN
Döner Tahrik Oranı: 51:1
Boşluk boşluğu: ＜＝0.15°
IP(Sınıf): 66
Verimlilik: %40
Sıcaklık: -40℃ ila +120℃
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Sıcaklığı(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Uygulama kapsamı
Tipik uygulamalar arasında güneş takip cihazları, rüzgar türbinleri, uydu ve radar çanakları, kamyon vinçleri, insan asansörleri, yardımcı ekipman, hidrolik ekipman ataşmanları, yağ aracı ekipmanı, lastik yükleyiciler, kazıcılar ve otomotiv asansörleri bulunur.
