Ürün ayrıntıları:
|
| Modeli: | 5 inç | Dişli Oranı: | 37:1 |
|---|---|---|---|
| Başvuru: | Eğik Güneş Takip Sistemi | Giriş gücü: | DC/AC |
| Giriş Hızı: | 0-1 devir | Malzeme: | dökme demir |
| Montaj konumu: | Hiç | Gürültü seviyesi: | ≤50dB |
| Vurgulamak: | slew drive motor,slewing ring gear |
||

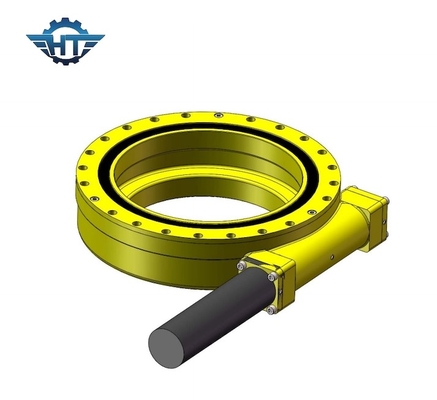

Eğik Güneş Takip Sistemi İçin CE Sertifikalı SE5 Yatay Tip Döner Tahrik Şanzıman

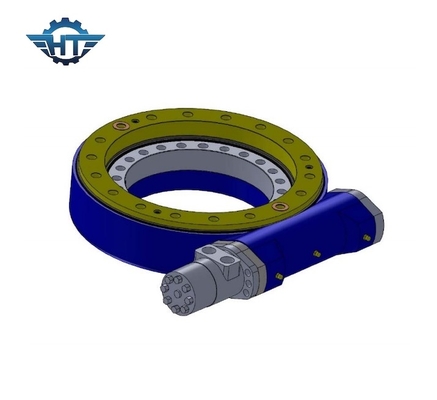

SE5 Döner Tahrik Açıklaması
Bir döner sonsuz dişli tahrik sistemi, bir döner halka, taban plakası ve sonsuz vidadan oluşan kompakt yapılı bir birimdir.Bu ünite, bir döner halkanın ve bir solucanın avantajlarını tek bir ünitede bir araya getiriyor.
Kombine yükleri taşıyabilen sürekli veya döngüsel bir hareketle yavaş dönüş gerektiren uygulamalar için uygundur.Ürün, bir elektrik veya hidrolik motorun bağlanması ve ayrıca tüm sistemin ekipmana bağlanması için standart boyutlara sahiptir.
Kompaktlığı, yüksek rijitliği ve sayılan diğer avantajlarından dolayı sonsuz vidalı tahrik sistemi mobil montaj platformları, uydu sistemi, nakliye araçlarındaki hidrolik yükleme vinçleri, küçük deniz vinçleri, uzayabilen döner merdivenler, büyük tekerlek ünitelerinde kullanılmaktadır. deniz portal taşıyıcıları.
SE Çevirme Tahrik Modeli Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||
| modeli | Oran | Nominal Çıkış Torku | Devirme Torku | Tutma Torku | eksenel yük | Radyal Yük | Yeterlik | Kesinlik | kendinden kilitleme | Ağırlık |
| nm | nm | nm | kN | kN | derece | Evet | kilogram | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | %40 | ≤0,1 | Evet | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | %40 | ≤0,1 | Evet | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | %40 | ≤0,1 | Evet | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | %40 | ≤0,1 | Evet | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | %40 | ≤0,1 | Evet | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | %40 | ≤0,1 | Evet | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | %40 | ≤0,1 | Evet | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | %40 | ≤0,1 | Evet | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | %40 | ≤0,1 | Evet | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | %40 | ≤0,1 | Evet | 182 |
Avantajlar
1. 360 derece döndürme
2. Bir tahrik motorunun sol veya sağ taraftan bağlanması
3. Kurulum sırasında dişli boşluğunun ayarlanması gerekli değildir;bu zaten üretici tarafından fabrikadan önce ayarlanmıştır
4. Basit kurulum ve az bakım
5. Akılcı alan kullanımı
6. Dişli kendiliğinden kilitlenir;bu nedenle fren gerekli değildir
7. Çalıştırma ve durdurmanın kolay ve akıcı yöntemi
