Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | modeli: | SE9" |
|---|---|---|---|
| Başvuru: | Otomasyon Ekipmanları | Nominal Çıkış Torku: | 4300Nm |
| Tutma Torku: | 31000Nm | Devirme Torku: | 45000Nm |
| Yeterlik: | %40 | Renk: | RAL 9006 veya istendiği gibi |
| Vurgulamak: | Yatay Montajlı Sonsuz Dişli Döner Tahrik,4300 Nm Sonsuz Dişli Döner Tahrik,Servo Motorlar Sonsuz Dişli Döner Tahrik |
||

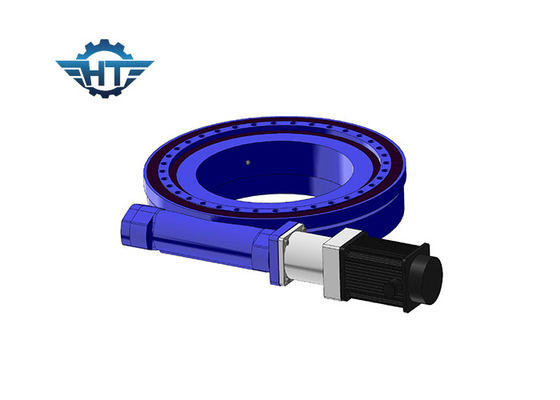

Otomasyon Ekipmanları İçin Servo Motorlu SE9 Yatay Montajlı Model Sonsuz Dişli Döner Tahrik

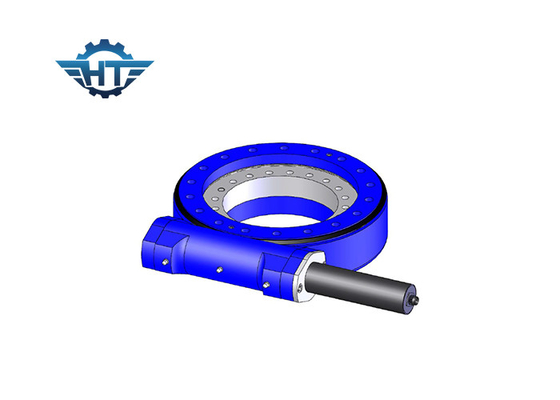

SE9 Yatay Montajlı Döner Tahrik Açıklaması
Sonsuz tahrik, stabilite, güvenilirlik ve iyi performans sağlamak için yüksek yük kapasitesine ve devirme momenti torkuna sahip olan sonsuz dişli tahrikinin daha yüksek aşınma direncidir.Sonsuz sürücü, daha yüksek hassas alan takibi için de mevcuttur.
1. Güçlü devrilme anı
2. Zarflı sonsuz sürücüyü benimseyin
3. Çoklu diş teması, yüksek yük kapasitesi
4. Kendinden kilitleme işlevi
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Kesinlik (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
SE9 Performans Parametreleri
| modeli: | yatay 9 inç sonsuz sürücü |
| Nominal Çıkış Torku: | 4300 Nm |
| Devirme Torku: | 45000 Nm |
| Eksenel Yük: | 340 kN |
| Radyal Yük: | 130 kN |
| Tutma Torku: | 31000 Nm |
| Yeterlik: | %40 |
| Kesinlik: | ≤0.1 ° |
| Kendinden kilitleme: | Evet |
| Ağırlık: | 49 kg |
