Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | modeli: | SE3" |
|---|---|---|---|
| Dişli Oranı: | 31:1 | Yeterlik: | %40 |
| Renk: | RAL 9006 veya istendiği gibi | Başvuru: | Tek Eksenli Güneş Takip Cihazları |
| Menşe yeri: | Changzhou, Çin | kodlayıcı: | Evet |
| Vurgulamak: | Solar İzleyiciler Sonsuz Dişli Döner Tahrik,Planet Dişli Motor Sonsuz Döner Tahrik,42CrMo Sonsuz Dişli Döner Tahrik |
||

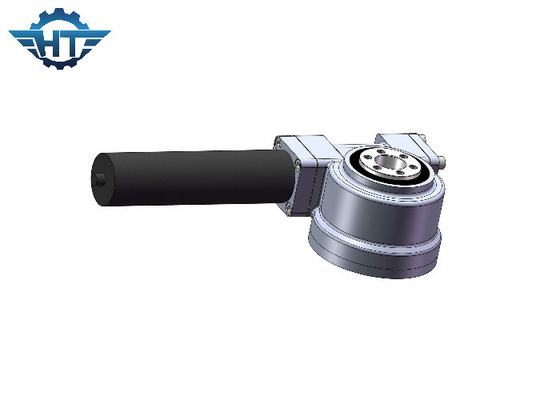

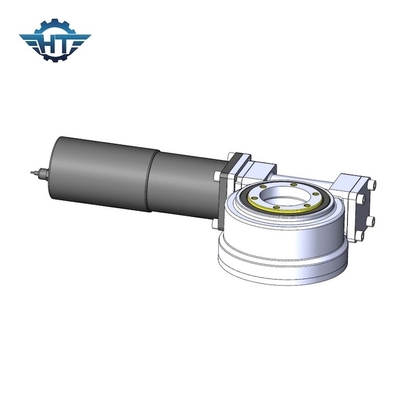

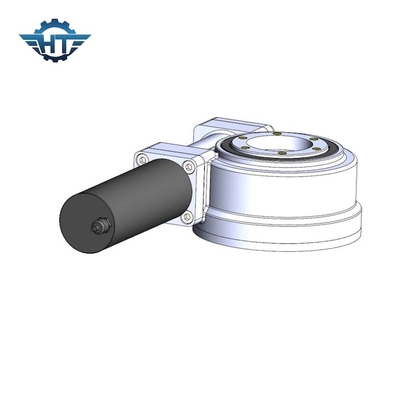

SE1 Küçük Sonsuz Dişli Döner Tahrik, Tek Eksenli Güneş İzleyiciler İçin Planet Dişli Motorlu
Küçük Sonsuz Dişli Döner Tahrik Açıklaması
Döner tahrik için, PV, CPV ve güneş enerjisi izleme alanlarında hem düzenli hem de hassas izleme gereksinimlerini karşılamak için 60'tan fazla modelle 1 "ila 25" arasında 11 farklı boyut mevcuttur.Hangtuo sıkı kalite kontrol sistemi uyguladı, bu arada ISO9001-2008 kalite sistem sertifikasını geçtik.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Sıcaklığı(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Motor Seçimi
Opsiyonel Öğeler: Hall sensörlü veya sensörsüz Fırçalı DC motorlar (12V/24V/48V), fırçasız DC dişli motorlar, AC Motor(220V/380V), Enkoder.
Kurulum
SE1 döner sürücüler hem dikey hem de yatay olarak kurulabilir.
Daha iyi koruma için döner tahriklerin güneş enerjisi veya makine uygulamalarında yatay olarak baş aşağı monte edilmesi tavsiye edilir.Gerekirse dikey olarak da monte edilebilir, ancak ek destekçilere ihtiyaç duyar.
