Ürün ayrıntıları:
|
| Dişli Oranı: | 31:1 | Malzeme: | dökme demir |
|---|---|---|---|
| Modeli: | SDE3 | Montaj yöntemi: | flanş |
| Çalışma sıcaklığı: | -40°C~+120°C | Çıkış hızı: | <1 rpm |
| Ürün adı: | Dikey Çevirme Tahrik | Koruma seviyesi: | IP66 |
| Vurgulamak: | worm gear slew drive,slewing ring gear |
||

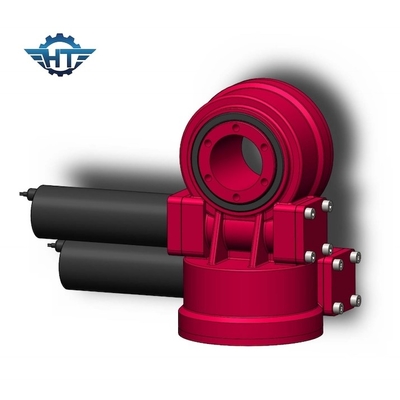

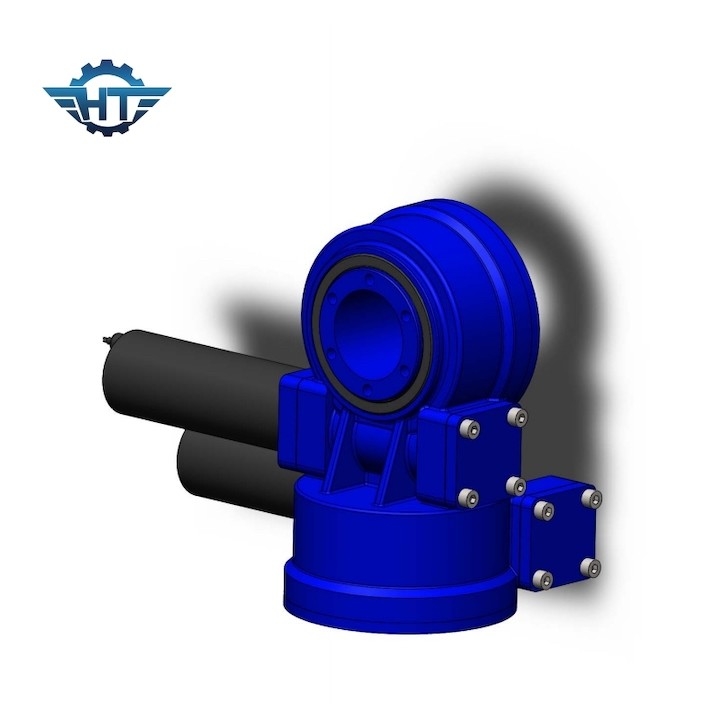

Çift Eksenli Güneş Takip Sistemi için Yüksek Hassasiyetli SDE3 Döner Tahrikli Şanzıman
Yüksek Hassasiyetli SDE3 Döner Tahrik Açıklama
Döndürme tahrikleri, eksenel ve radyal kuvvetlerin eşzamanlı iletiminin yanı sıra eğilme momentlerinin iletimi için kullanılır.Döner tahrikler, zarf sonsuz dişlisi, birbirine geçen dişli, hidrolik veya elektrikli sürücüler ve tamamen kapalı bir mahfazadan oluşur.Serilerimizin tamamı kum saati sonsuz dişli ile tasarlanmıştır.
SDE Model Çevirme Tahrikinin Teknik Verileri
| modeli | Oran | Nominal Çıkış Torku(Nm) | Eğme Torku(Nm) | Tutma Torku(Nm) | Eksenel Yük(kN) | Radyal Yük(kN) | Yeterlik | Hassasiyet(°) | kendinden kilitleme | Ağırlık (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | %40 | ≤0,1 | Evet | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | %40 | ≤0,1 | Evet | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | %40 | ≤0,1 | Evet | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | %40 | ≤0,1 | Evet | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | %40 | ≤0,1 | Evet | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | %40 | ≤0,1 | Evet | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | %40 | ≤0,1 | Evet | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0,1 | Evet | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0,1 | Evet | 705 |
Özellikler
1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku
2. Sonsuz vidayı içeride sarmak
3. Yüksek yük sağlamak için çoklu diş teması
4. Kendinden kilitleme işlevi
Başvuru
Çift eksenli döner sürücüler, çift eksenli güneş izleyicilerinde, heliostatlarda, kule ısı konsantre jeneratörlerinde, konsantre fotovoltaiklerde (CPV), çanak jeneratörde ve uydu anteninde kullanılır.
1. çift eksenli güneş takip sistemi için döner sürücü
2. uydu takip sistemi için döner sürücü
3. konsantre PV izleme sistemi için döndürme tahriki
Soru-Cevap
1. Nasıl seçim yapabilirim?
Lütfen gerekli motorların tekerlek çapı boyutunu, genişliğini, voltajını, gücünü ve yüksüz hızını belirtin.
2. Kaliteyi ve pazarı önceden test etmek için numune alabilir miyim?
Elbette, kalitemizi ve hizmetimizi test etmek için numune almaya hoş geldiniz.
3. Numunelerin toplam maliyeti nedir?
Toplam numune maliyeti = numune maliyeti + navlun
Uygun dişli motorları seçtikten sonra size en iyi nakliye ücretini vereceğiz
4. Numuneleri nasıl gönderiyorsunuz?
Numune miktarının büyük olmadığı göz önüne alındığında, gemi numunelerini EMS, TNT veya Fedex ile destekliyoruz
5. Minimum sipariş miktarınız nedir?
Numuneler onaylandıktan sonra 10 takım
6. Teslim süreniz nedir?
Standart numuneler için: 7 gün içinde;toplu siparişler için: 25 gün içinde.
